PONOVO PW41i/PW866
보호계전기 시험기
터치스크린 기반 단독 운용이 가능한 범용 보호계전기 시험기
로컬 운용과 PC 연동을 모두 지원하는 보호계전기 시험기
PW41i/PW866i는 장비 단독 운용이 가능하며,
필요 시 외부 PC 연동을 통해 시험 설정과 데이터 관리까지 확장할 수 있는 보호계전기 시험기입니다.
현장과 시험실 환경 모두에서 유연하게 대응할 수 있도록 구성되었습니다.
핵심 운용 포인트
로컬 기반 단독 운용
내장 Windows + 터치 스크린 로컬 제어
고전류 출력 성능
PW41i 3×40A, PW866i 6×32A 출력 지원
현장·시험실 공용 설계
환경에 관계없이 동일한 시험 품질 유지
외부 PC 연동 지원
정밀 설정·데이터 관리를 위한 PC 연동 가능
지원 보호 기능 및 시험 항목
| 보호 기능 구분 | 보호 코드 | 시험 내용 |
|---|---|---|
| 과전류 / 지락 보호 시험 | 50 / 51 / 50N / 51N | 정정값·동작 시간·출력 신호 검증 |
| 거리 보호 시험 | 21 | Zone 동작/방향성 특성 검증 |
| 차동 보호 시험 | 87 | 차동 보호 로직 검증(변압기/발전기) |
| 주파수 보호 시험 | 81 / ROCOF df/dt | 주파수 이상 조건 및 응답 특성 검증 |
| 자동 재폐로 시험 | 79 | 재폐로 시퀀스/조건 검증 |
| Binary I/O 연계 보호 시험 | 86 등 | Trip/Alarm/Lockout 연계 검증 |
| 동작 시간 및 시퀀스 검증 | ㅡ | 시퀀스 기반 동작 흐름 검증 |
보호계전기 시험 범위 및 지원 기능
PONOVO 보호계전기 시험기는 다양한 보호 기능 시험을
단일 장비에서 수행할 수 있도록 구성된 시험 장비입니다.
현장 운용부터 시험실·제조·교육 환경까지, 요구되는 시험 항목을
정확하고 효율적으로 검증할 수 있습니다.
시험 범위의 특징
- 다양한 보호 기능을 시험 항목 단위로 폭넓게 지원
- 단일 기능 시험부터 보호 로직/시퀀스 기반 검증까지 수행
- 장비 구성에 따라 단독 운용 또는 PC 연동 시험 모두 대응
출력 성능 및 시험 구성
시험실 및 다양한 시험 환경에서 요구되는 전압·전류 출력을 다채널로 동시에 제공하는 보호계전기 시험 구성입니다.

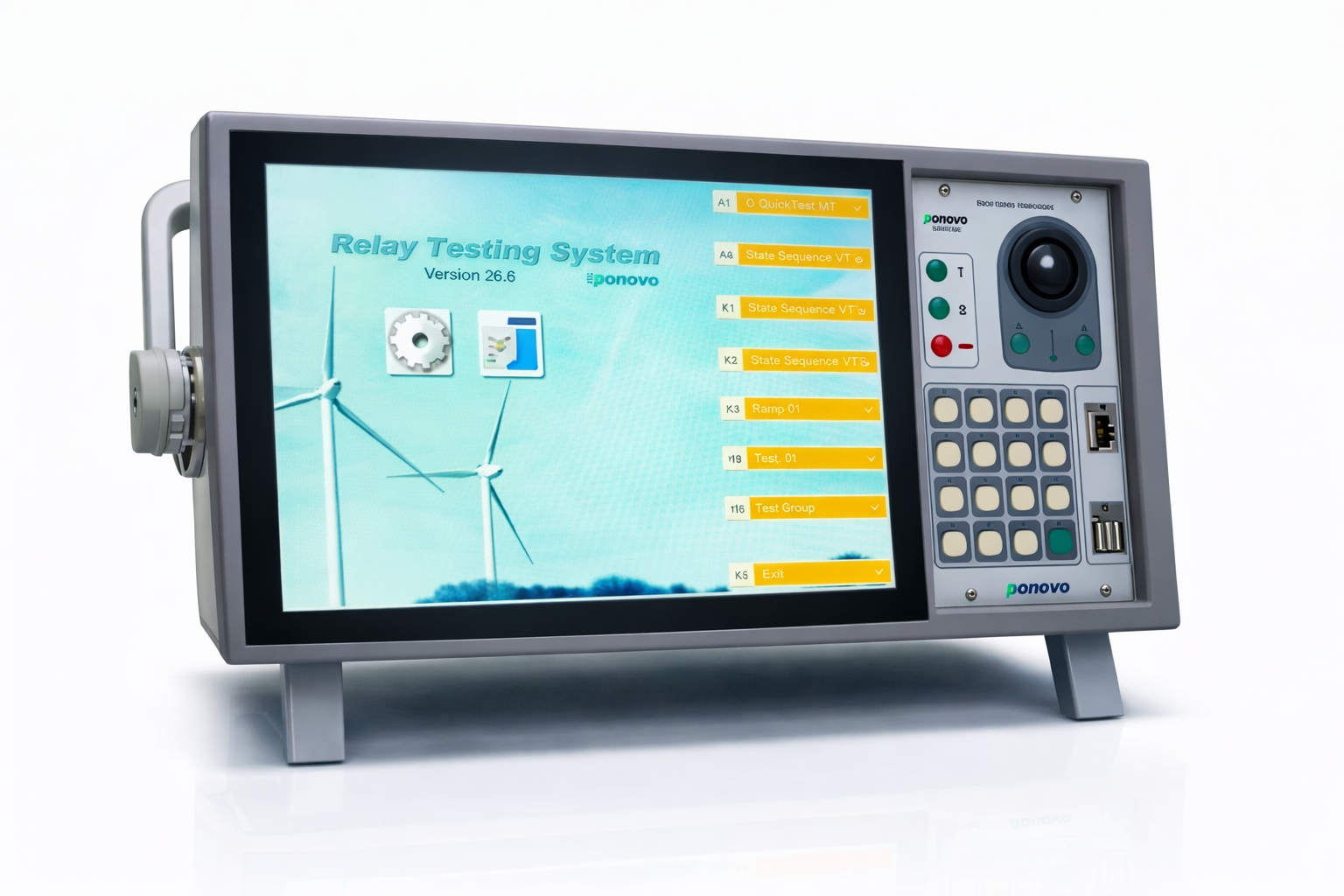

제어 인터페이스
- 장비 단독 로컬 운용 지원
- 내장 Windows 기반 터치 스크린 제어
- 외부 PC 연동(시험 확장/데이터 관리)
시험 출력 구성
- PW41i: 3상 고전류 출력 중심
- PW866i: 6상 멀티채널 출력 구성
- 현장/시험실 모두 대응

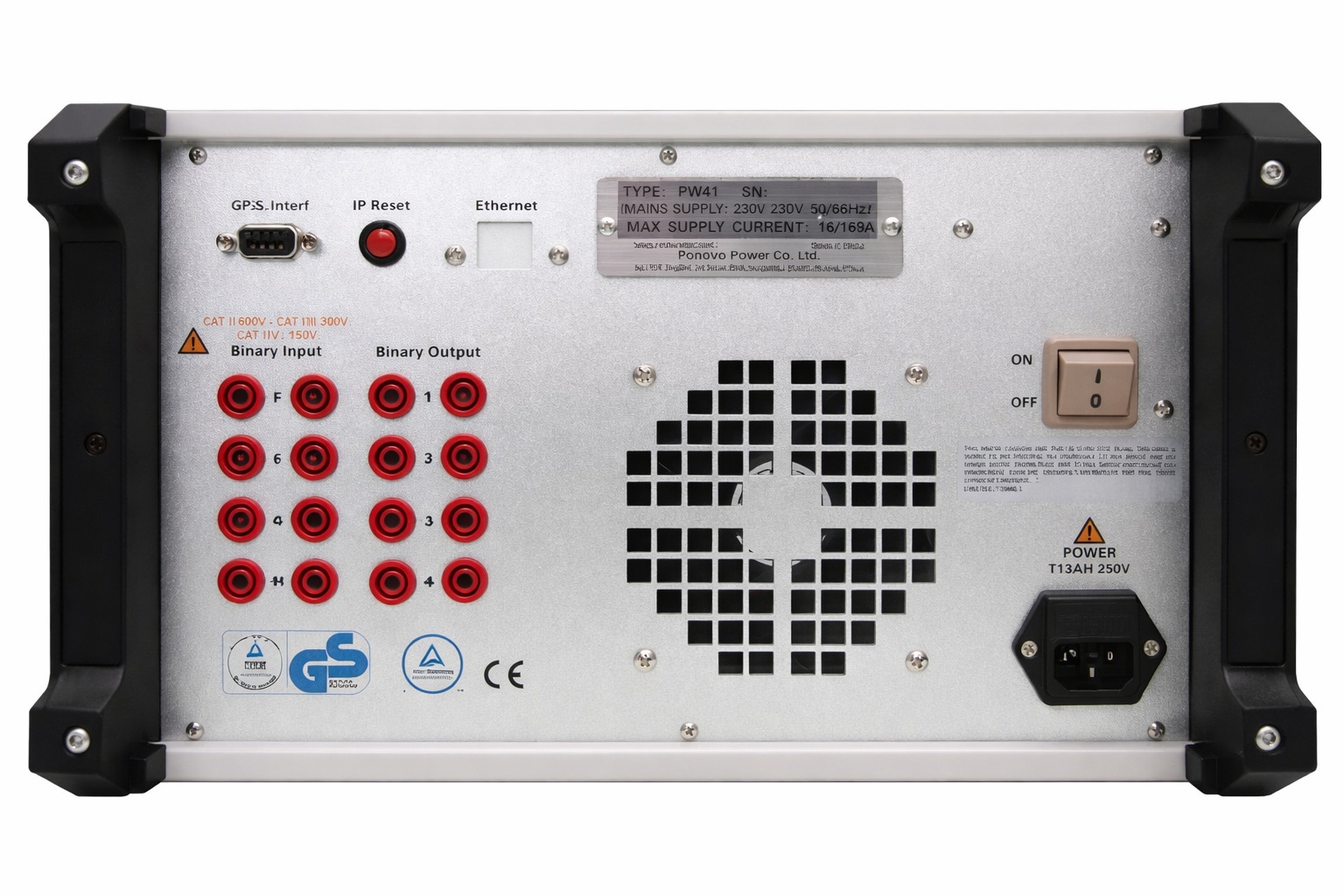

바이너리 I/O 인터페이스
- Binary I/O 신호 입·출력 지원
- Trip / Alarm / Lockout 연계 검증
- 시험 자동화 구성에 유리
이동·설치 대응 구조
- 현장 투입 가능한 일체형 구조
- 로컬 운용으로 빠른 셋업
- 필요 시 PC 연동으로 확장 운용
시험 흐름 및 운용 방식
시험 설정부터 결과 기록까지,
보호계전기 시험 전 과정을 하나의 흐름으로 수행합니다.
시험 설정
- 시험 모듈 선택
- 출력 조건 입력
시험 실행
- 전압·전류 인가
- 동작 시험 수행
결과 확인
- 동작 시간 확인
- Trip 신호 확인
기록·관리
- 결과 저장
- 리포트 관리
보호계전기 시험 설정 및 동작 결과 화면 예시
고전류 다채널 시험을 위한 안정적인 출력 중심 구조
PW41i와 PW866i는 고전류 다채널 출력을 기반으로, 반복 시험과 장시간 운용이 요구되는 시험 환경에서도 안정적인 보호계전기 시험을 수행할 수 있도록 설계되었습니다.
출력 안정성 중심 설계
고전류 출력 시에도 전류 파형과 출력 정확도를 안정적으로 유지하도록 설계되어, 과전류·지락·차동 보호 시험에 적합합니다.
다채널 동시 시험 대응
PW41i(3×40A), PW866i(6×32A) 출력 구성을 통해 다회로·다계전기 동시 시험 환경에서도 효율적인 시험 구성이 가능합니다.
시험실 반복 운용에 최적화된 구조
장시간 반복 시험과 시험 구성 변경이 잦은 시험실 환경을 고려한 구조로, 안정적인 운용과 시험 품질 유지를 지원합니다.
적용 환경 및 추천 사용 시나리오
PW41i와 PW866i는 시험실 중심의 반복 시험과 정밀 보호계전기 시험 환경에 적합한 보호계전기 시험기입니다.
시험실 중심 사용 환경
- 보호계전기 성능 검증·형식 시험
- 장시간 반복 시험·조건 변경
비현장·지원 활용 환경
- 제조사 시험실·연구·개발
- 교육·실습용 보호계전기 시험
- 외부 PC 연동 기반 시험·분석
모델 구성 및 선택 가이드
두 모델은 동일한 보호계전기 시험 기능과 전압 출력 사양을 제공하며,
전류 출력 채널 구성(3상 / 6상)에 따라 시험 환경과 목적에 맞게 선택할 수 있습니다.
PW41i
- 3상 전류 출력 구성
- 과전류·지락·거리 보호 등 일반 보호계전기 시험에 적합
- 시험실 및 연구·기술 검증 중심의 시험 환경에 적합
PW866i
- 6상 전류 출력 구성
- OCR/GR 보호계전기 정기 시험 및 다계전기 동시 시험
- 다회로·반복 점검 중심 시험 환경
| 구분 | PW41i(3상 전류 출력) | PW866i(6상 전류 출력) |
|---|---|---|
| 출력 구성 | 4x300V/3x40A | 4x300V/6x32A |
| 주요 적용 | 과전류·지락·거리 보호계전기 시험 | OCR/GR 보호계전기 정기 점검 및 다계전기 시험 |
| 권장 환경 | 시험실, 연구·검증 환경 | 반복 점검 중심 시험 환경, 다회로 시험 |
- 표준 보호계전기 시험 중심의 시험 환경 → PW41i
- 다회로·다계전기 동시 시험이 필요한 경우 → PW866i
PW41i / PW866i DataSheet
PowerTest
보호계전기 시험 소프트웨어
보호계전기 시험 소프트웨어
주요 기능
POM2 전용으로 최적화된 PowerTest는,
현장 보호계전기 시험을 빠르고 반복 가능하게 수행하기 위한
통합 시험 소프트웨어입니다.
- QuickTest 기반의 직관적인 시험 구성
- 다양한 보호 계전기 시험 지원
- COMTRADE 파일 재생· 분석 기능 제공
- 자동 시험 템플릿 제공
PowerTest 는 직관적인 설정과 자동 시험 기능을 통해 보호계전기 시험을
현장에서 빠르고 안정적으로 수행할 수 있도록 지원합니다.
반한시 전류 시험 모듈 (50/51)
주파수 보호 및 df/dt 시험 모듈 (81, ROCOF)
