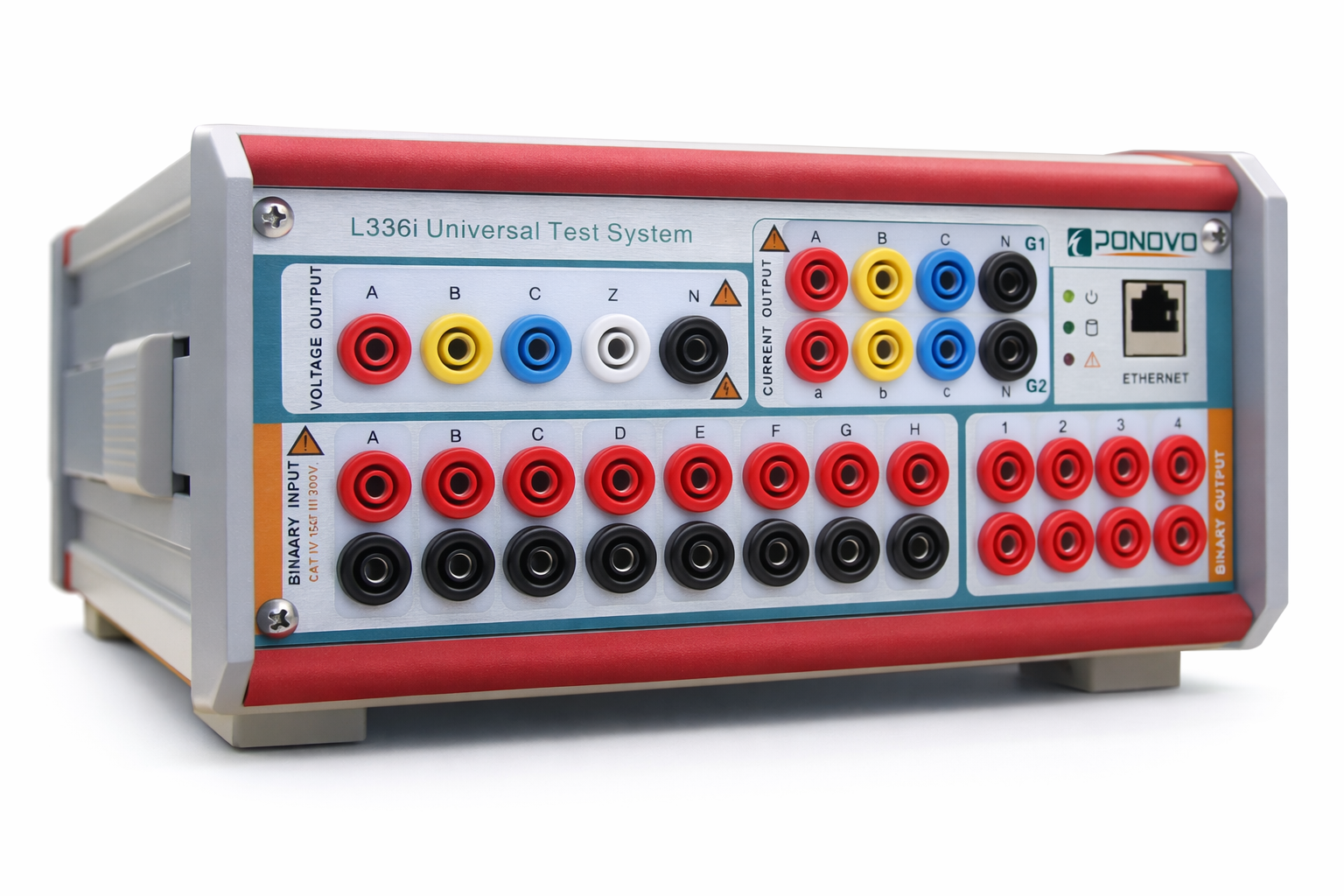

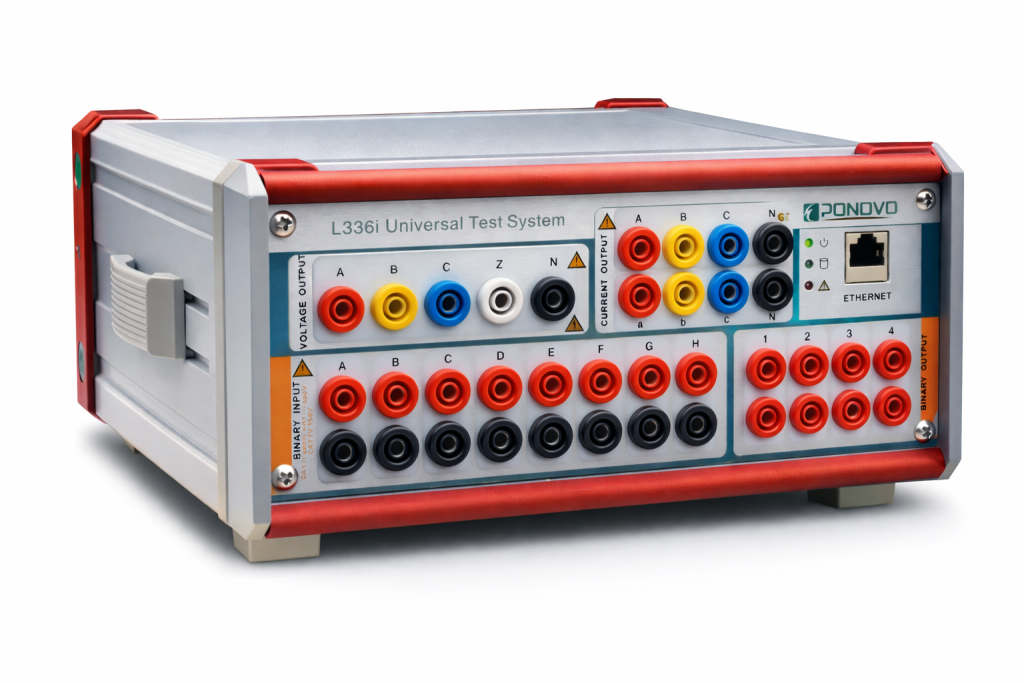

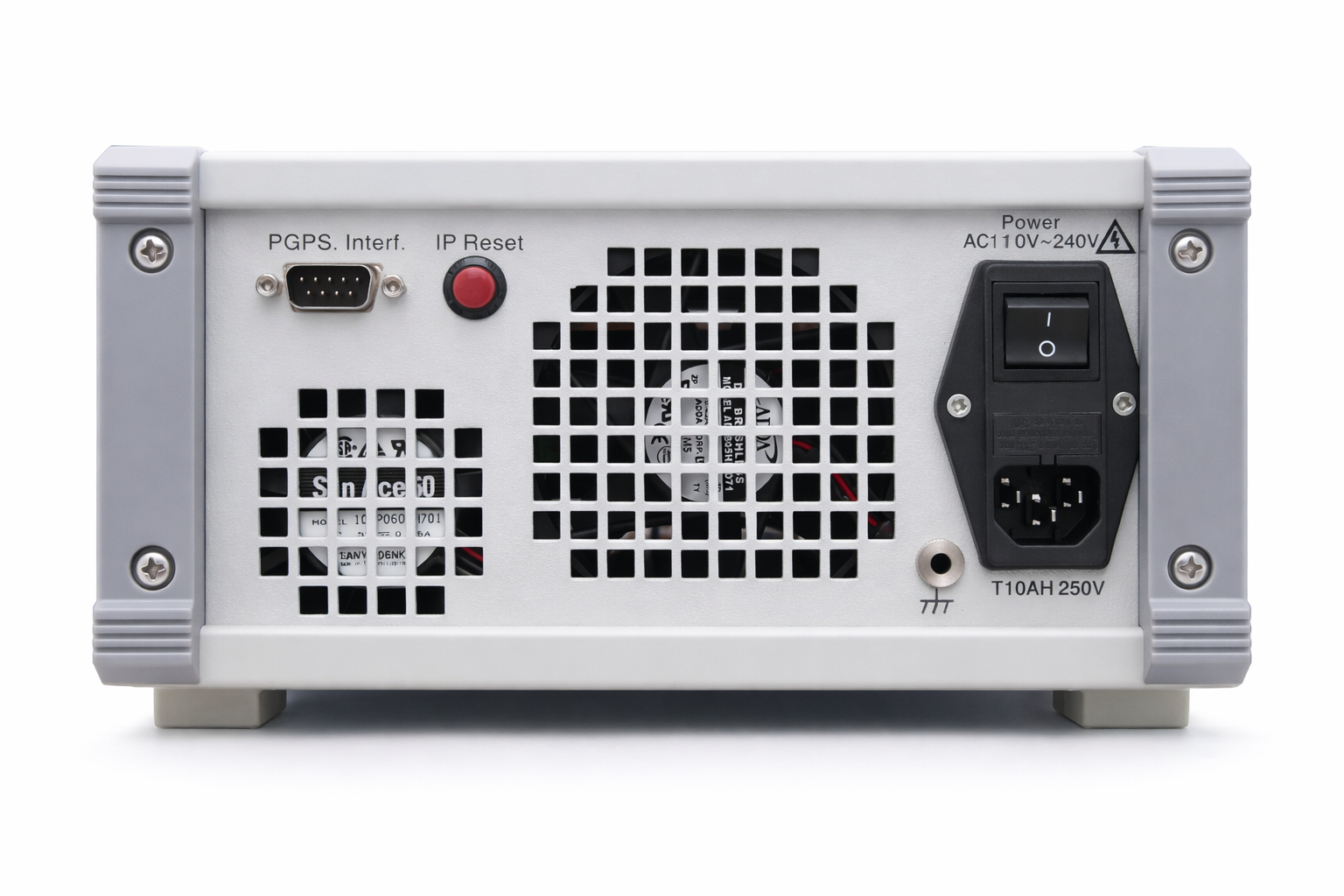

PONOVO L336i series
보호계전기 시험기
현장 시험에 최적화된 초경량 보호계전기 시험기
이동형 현장에 최적화된
초경량 보호계전기 시험기
L336i는 약 8.6kg 초경량 구조로, 현장 유지보수와 정기 점검 업무에 최적화된 보호계전기 시험기입니다.
외부 PC와 LAN 연결 기반으로 운용하며, 현장에서 필요한 핵심 보호 기능 시험을 안정적으로 수행할 수 있도록 구성되었습니다.
핵심 운용 포인트
초경량 이동형 설계
약 8.6kg 구조로 현장 이동·반입에 유리
현장 필수 시험 중심 구성
과전류·지락·전압·주파수·방향성 등 핵심 보호 시험 지원
외부 PC 기반 시험 운용
LAN 연결을 통한 PowerTest 소프트웨어 제어
안정적인 출력 정확도
반복 시험 환경에서도 신뢰도 높은 시험 수행
지원 보호 기능 및 시험 항목
| 보호 기능 구분 | 보호 코드 | 시험 내용 |
|---|---|---|
| 과전류 / 지락 보호 시험 | 50 / 51 / 50N / 51N | 정정값·동작 시간·출력 신호 검증 |
| 거리 보호 시험 | 21 | Zone 동작/방향성 특성 검증 |
| 차동 보호 시험 | 87 | 차동 보호 로직 검증(변압기/발전기) |
| 주파수 보호 시험 | 81 / ROCOF df/dt | 주파수 이상 조건 및 응답 특성 검증 |
| 자동 재폐로 시험 | 79 | 재폐로 시퀀스/조건 검증 |
| Binary I/O 연계 보호 시험 | 86 등 | Trip/Alarm/Lockout 연계 검증 |
| 동작 시간 및 시퀀스 검증 | ㅡ | 시퀀스 기반 동작 흐름 검증 |
보호계전기 시험 범위 및 지원 기능
PONOVO 보호계전기 시험기는 다양한 보호 기능 시험을
단일 장비에서 수행할 수 있도록 구성된 시험 장비입니다.
현장 운용부터 시험실·제조·교육 환경까지, 요구되는 시험 항목을
정확하고 효율적으로 검증할 수 있습니다.
시험 범위의 특징
- 다양한 보호 기능을 시험 항목 단위로 폭넓게 지원
- 단일 기능 시험부터 보호 로직/시퀀스 기반 검증까지 수행
- 장비 구성에 따라 단독 운용 또는 PC 연동 시험 모두 대응
출력 성능 및 시험 구성
현장 작업에 최적화된 컴팩트한 보호계전기 시험기 출력 구성
제어 인터페이스
- 외부 PC 기반 제어 (LAN 연결)
- PowerTest 소프트웨어를 통한 시험 설정·제어
- 스마트폰 APP 제어 (Android)

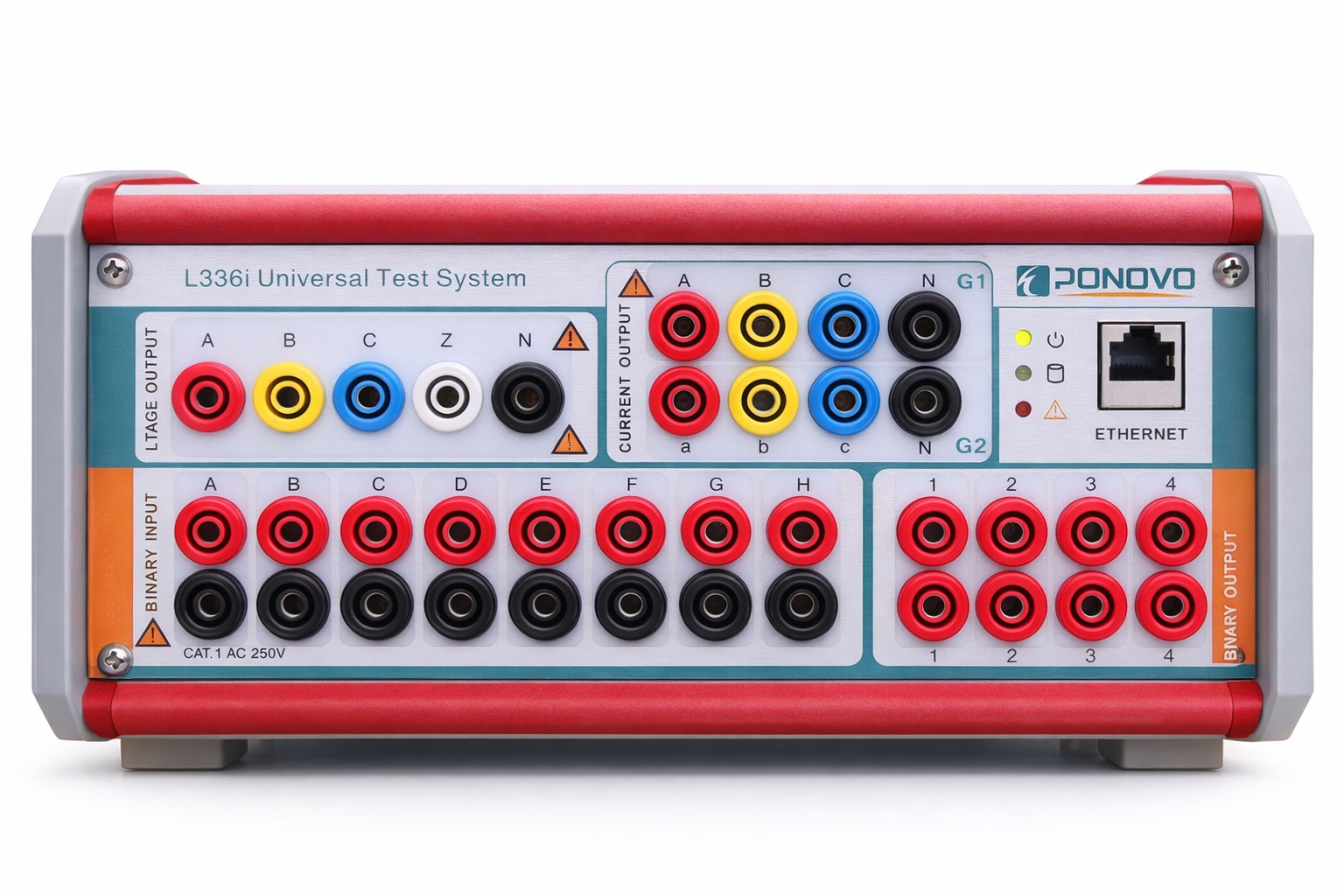

시험 출력 구성
- 3상 / 6상 전류 + 4상 전압 출력 구성
- 시험 목적에 따른 전류 구성 선택
바이너리 I/O 인터페이스
- Binary I/O 신호 입·출력 지원
- Trip / Alarm / Lockout 연계 검증
- GPS 동기 / IEC 61850 연계 (옵션)
이동·설치 대응 구조
- 초경량 컴팩트 하우징
- 현장 이동·반복 설치 최적화
- 유지보수 환경 중심 내구 설계
시험 흐름 및 운용 방식
시험 설정부터 결과 기록까지,
보호계전기 시험 전 과정을 하나의 흐름으로 수행합니다.
시험 설정
- 시험 모듈 선택
- 출력 조건 입력
시험 실행
- 전압·전류 인가
- 동작 시험 수행
결과 확인
- 동작 시간 확인
- Trip 신호 확인
기록·관리
- 결과 저장
- 리포트 관리
보호계전기 시험 설정 및 동작 결과 화면 예시
경량 설계 기반의 현장 중심 운용 구조
L336i는 현장 이동과 반복 사용에 최적화된 소형·경량 보호계전기 시험기입니다.
간결한 운용 구조로 유지보수 작업을 효율화합니다.
경량·컴팩트 설계
현장 이동에 최적화된 소형·경량 구조

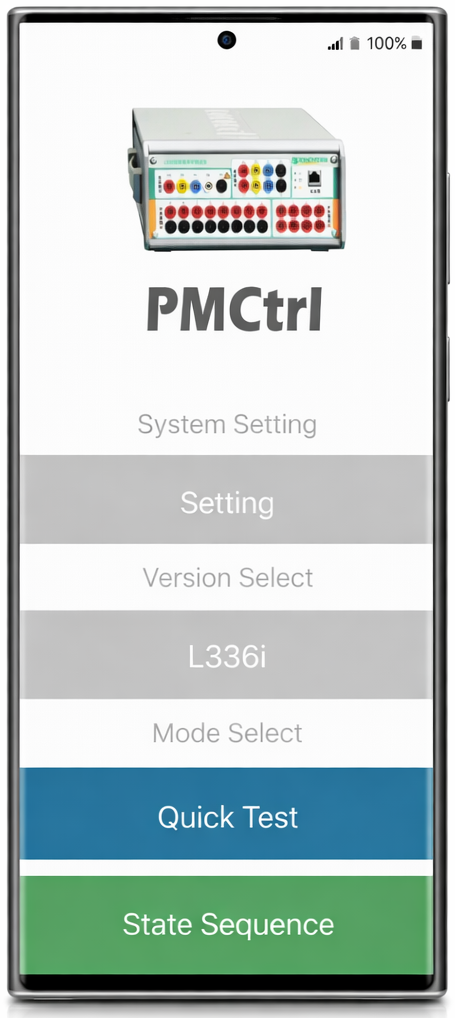

스마트폰 앱 지원
모바일(Android) 기반 시험 제어 및 설정

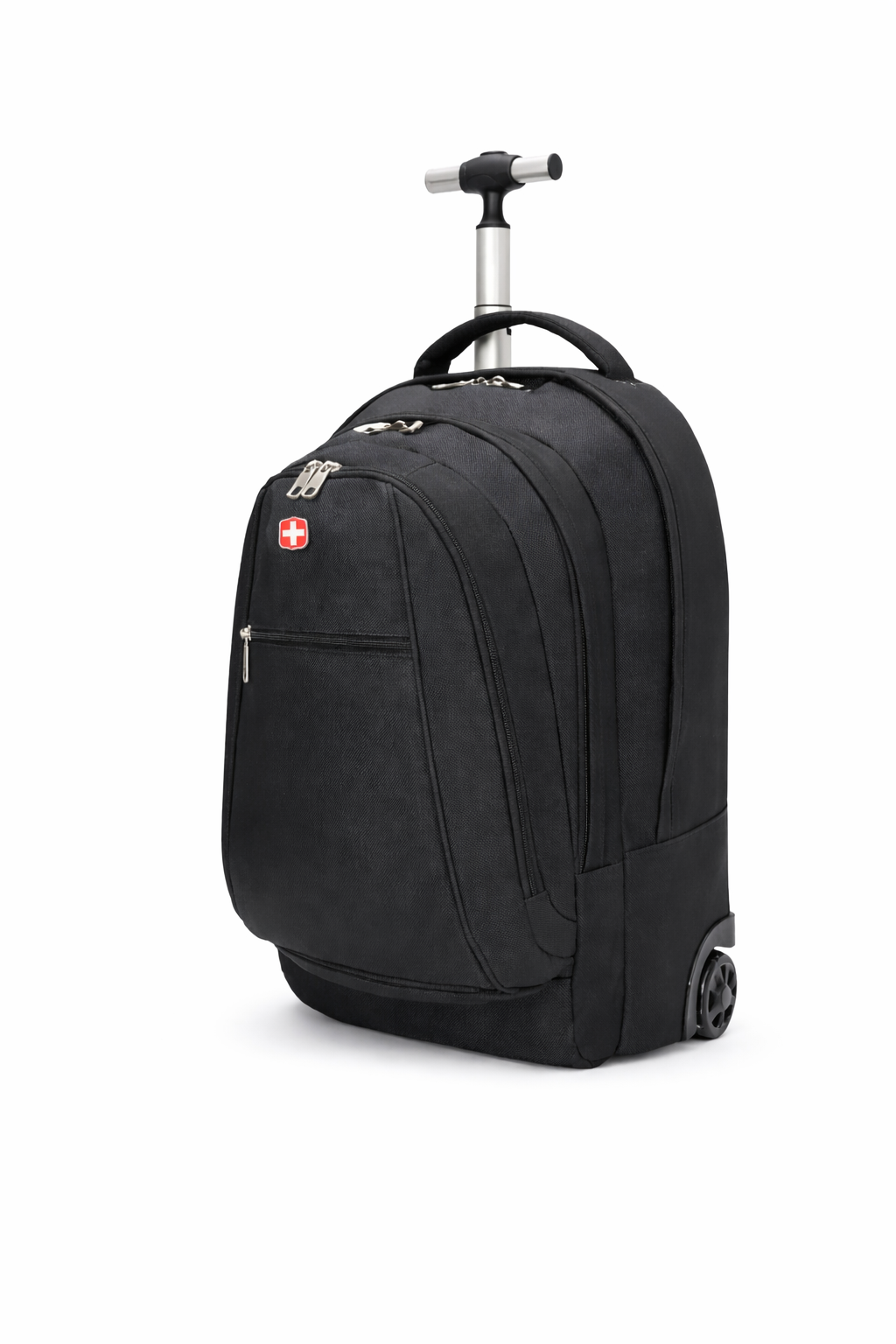

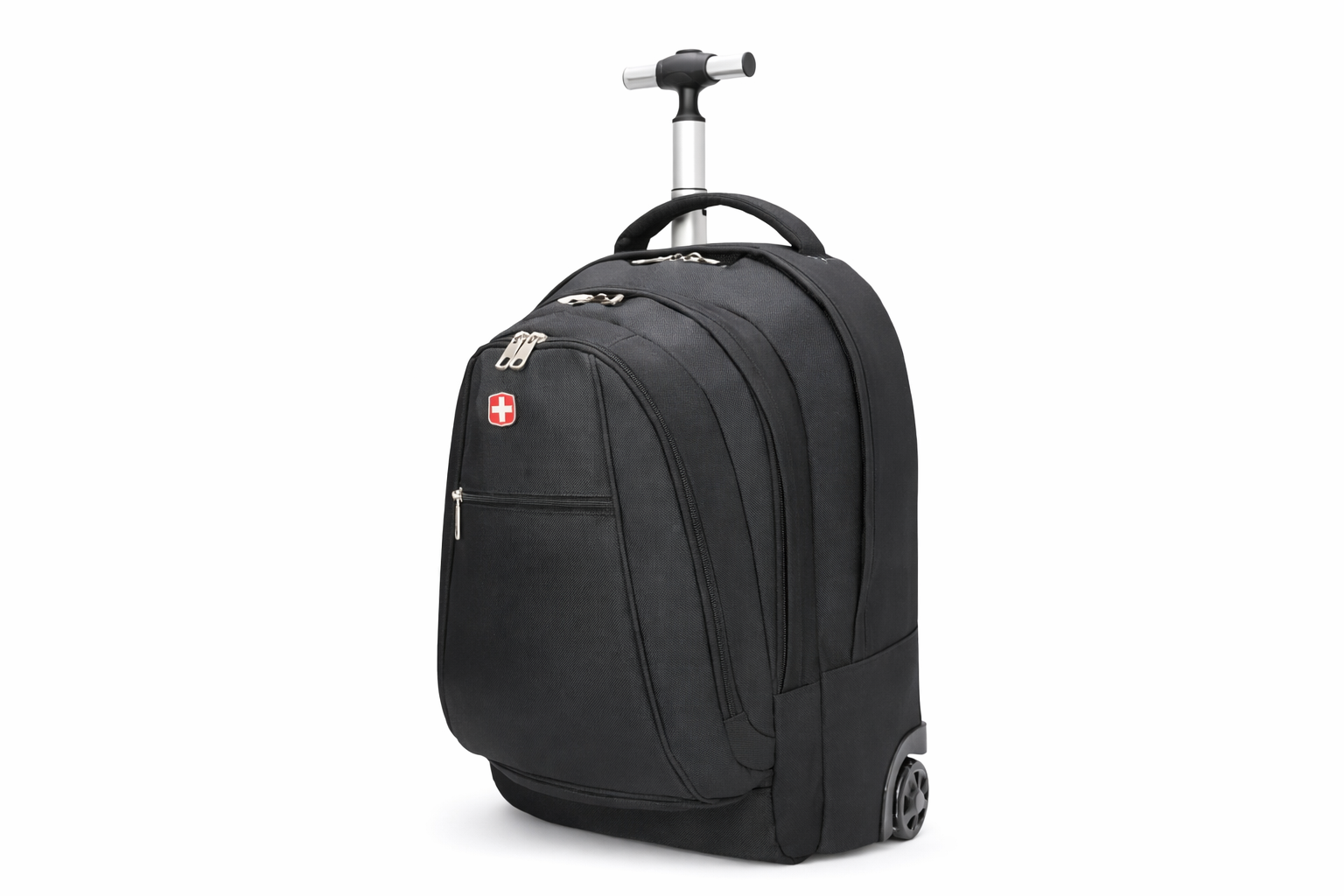

전용 소프트백 제공
이동·보관을 고려한 현장 중심 구성
(기본 하드케이스 제공)
적용 환경 및 추천 사용 시나리오
L336i는 현장 이동과 반복 시험에 최적화된 소형·경량 보호계전기 시험기로, 변전소 시운전과 유지보수 현장에서 효율적인 운용을 지원합니다.

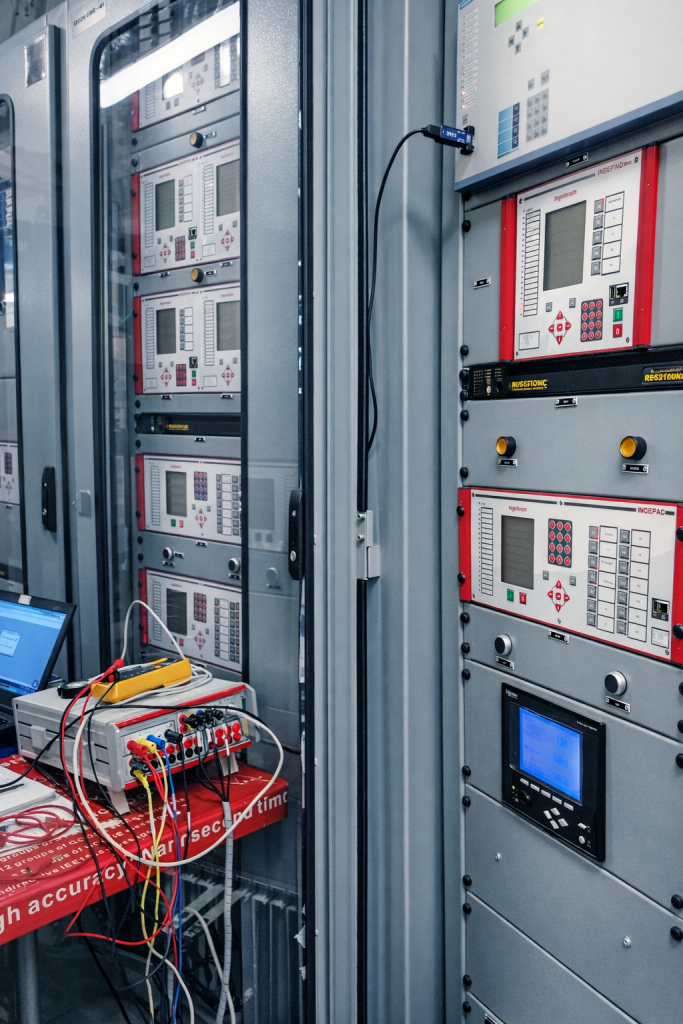

현장 중심 사용 환경
- 변전소 시운전
- 유지보수·정기 점검
- 이동형 현장 시험 업무
- 한전 위탁 용역 시운전 대응
시험실·제조 활용 환경
- 시험실/제조사 시험 환경
- 교육/실습용 보호계전기 시험
- 예비 시험 및 사전 설정 작업
- 한전 위탁 용역 시운전 대응
모델 구성 및 선택 가이드
두 모델은 동일한 보호계전기 시험 기능과 전압 출력 사양을 제공하며, 전류 출력 구성(6상/3상)에 따라 선택할 수 있습니다.
L336i
- 6상 전류 출력 구성
- 차동·거리 등 복합 보호계전기 시험에 적합
- 변전소·시험실 중심 시험 환경
L336i-E
- 3상 전류 출력 구성
- OCR/GR 보호계전기 정기 점검 및 유지보수에 적합
- 이동형 유지보수·현장 점검 환경
| 구분 | L336i (6상 전류 출력) | L336i-E (3상 전류 출력) |
|---|---|---|
| 출력 구성 | 4x300V/6x15A | 4x300V/3x20A |
| 주요 적용 | 복합·차동·거리 계전기 시험 | OCR/GR 보호 계전기 정기 점검 및 유지보수 |
| 권장 환경 | 대형 변전소 / 한전 용역 | 수배전반 점검·유지보수 현장 / 안전관리 정기 점검 |
- 복합 보호 계전기 시험 및 대형 변전소 환경 → L336i
- OCR/GR 점검 중심, 이동형 유지보수 환경 → L336i-E
L336i series DataSheet
PowerTest
보호계전기 시험 소프트웨어
보호계전기 시험 소프트웨어
주요 기능
POM2 전용으로 최적화된 PowerTest는,
현장 보호계전기 시험을 빠르고 반복 가능하게 수행하기 위한
통합 시험 소프트웨어입니다.
- QuickTest 기반의 직관적인 시험 구성
- 다양한 보호 계전기 시험 지원
- COMTRADE 파일 재생· 분석 기능 제공
- 자동 시험 템플릿 제공
PowerTest 는 직관적인 설정과 자동 시험 기능을 통해 보호계전기 시험을
현장에서 빠르고 안정적으로 수행할 수 있도록 지원합니다.
반한시 전류 시험 모듈 (50/51)
주파수 보호 및 df/dt 시험 모듈 (81, ROCOF)
