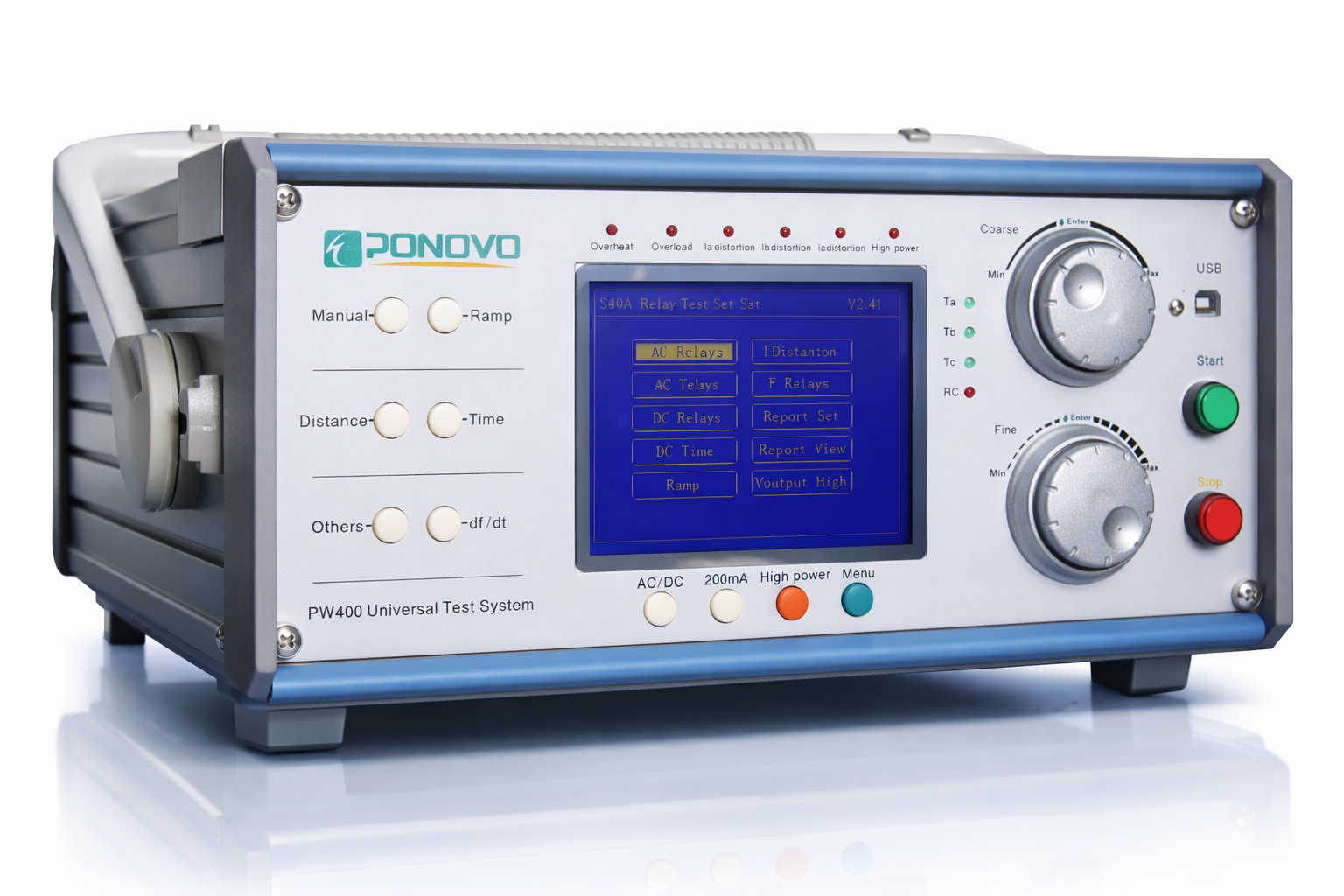

PONOVO S40A/100A
보호계전기 시험기
대전류 단순 시험에 최적화된 경제형 모델
경제형 단독 운용
보호계전기 시험기
S40A/100A는 전용 소프트웨어 없이 장비 단독 운용이 가능한 경제형 보호계전기 시험기입니다.
기본 자동 시험 기능을 내장하여 현장 점검 및 기본 시험을 빠르게 수행할 수 있으며, 고전류 출력이 필요한 업무에 적합합니다.
핵심 운용 포인트
경제형 고전류 출력
합리적인 구성으로 현장 기본 시험 대응
모델별 출력 구성 선택
S40A: 3x300V / 3x40A
S100A: 3x150V / 1x100A

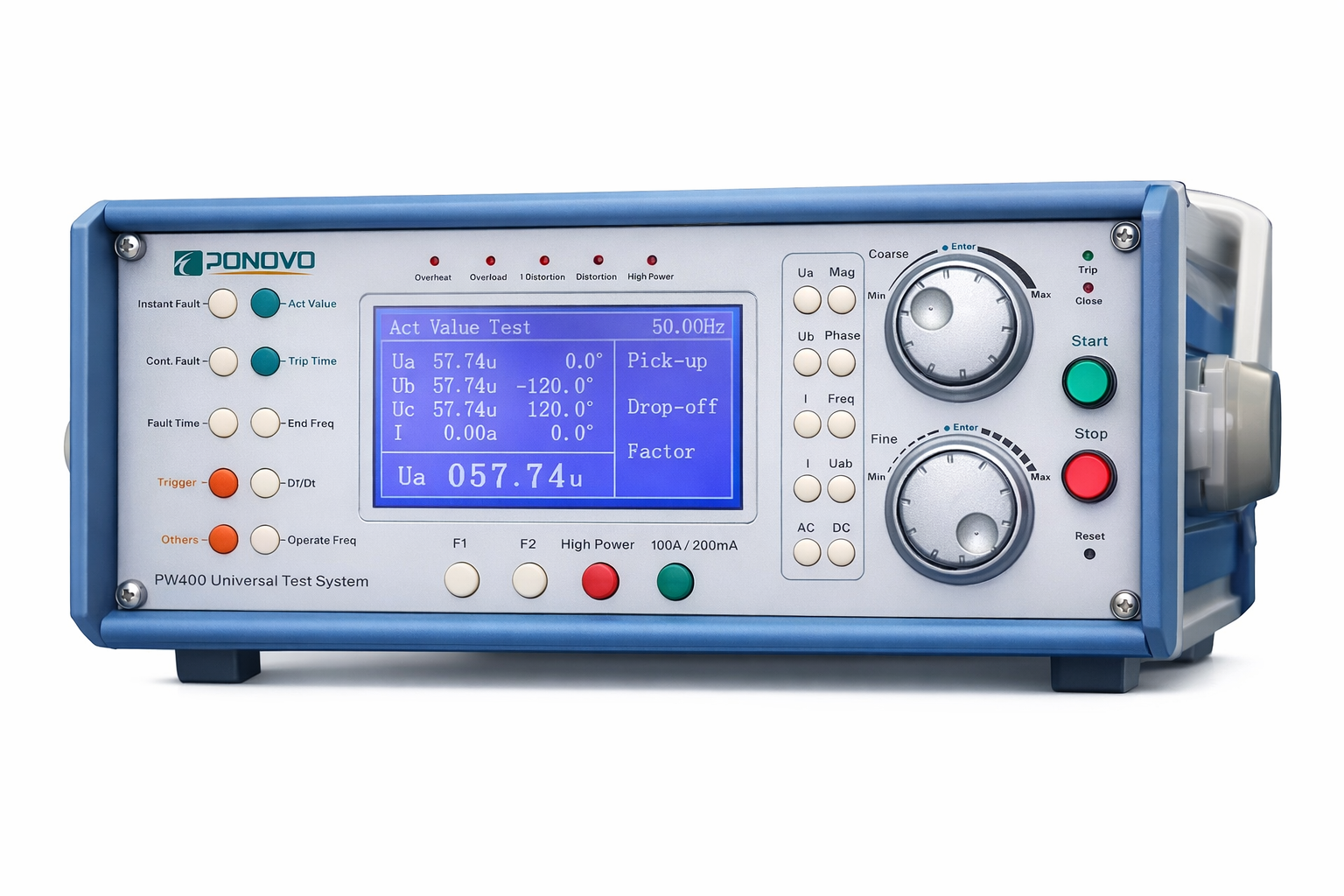

로컬 제어 기반 운용
전용 소프트웨어 없이 장비 단독 시험 수행
자동 시험 내장
기본 자동 시험 기능으로 빠른 점검 가능
지원 보호 기능 및 시험 항목
| 보호 기능 구분 | 보호 코드 | 시험 내용 |
|---|---|---|
| 과전류 / 지락 보호 시험 | 50 / 51 / 50N / 51N | 정정값·동작 시간·출력 신호 검증 |
| 거리 보호 시험 | 21 | Zone 동작/방향성 특성 검증 |
| 차동 보호 시험 | 87 | 차동 보호 로직 검증(변압기/발전기) |
| 주파수 보호 시험 | 81 / ROCOF df/dt | 주파수 이상 조건 및 응답 특성 검증 |
| 자동 재폐로 시험 | 79 | 재폐로 시퀀스/조건 검증 |
| Binary I/O 연계 보호 시험 | 86 등 | Trip/Alarm/Lockout 연계 검증 |
| 동작 시간 및 시퀀스 검증 | ㅡ | 시퀀스 기반 동작 흐름 검증 |
보호계전기 시험 범위 및 지원 기능
PONOVO 보호계전기 시험기는 다양한 보호 기능 시험을
단일 장비에서 수행할 수 있도록 구성된 시험 장비입니다.
현장 운용부터 시험실·제조·교육 환경까지, 요구되는 시험 항목을
정확하고 효율적으로 검증할 수 있습니다.
시험 범위의 특징
- 다양한 보호 기능을 시험 항목 단위로 폭넓게 지원
- 단일 기능 시험부터 보호 로직/시퀀스 기반 검증까지 수행
- 장비 구성에 따라 단독 운용 또는 PC 연동 시험 모두 대응
출력 성능 및 시험 구성
다양한 보호계전기 시험을 안정적으로 수행하기 위한 다채널 출력 구성

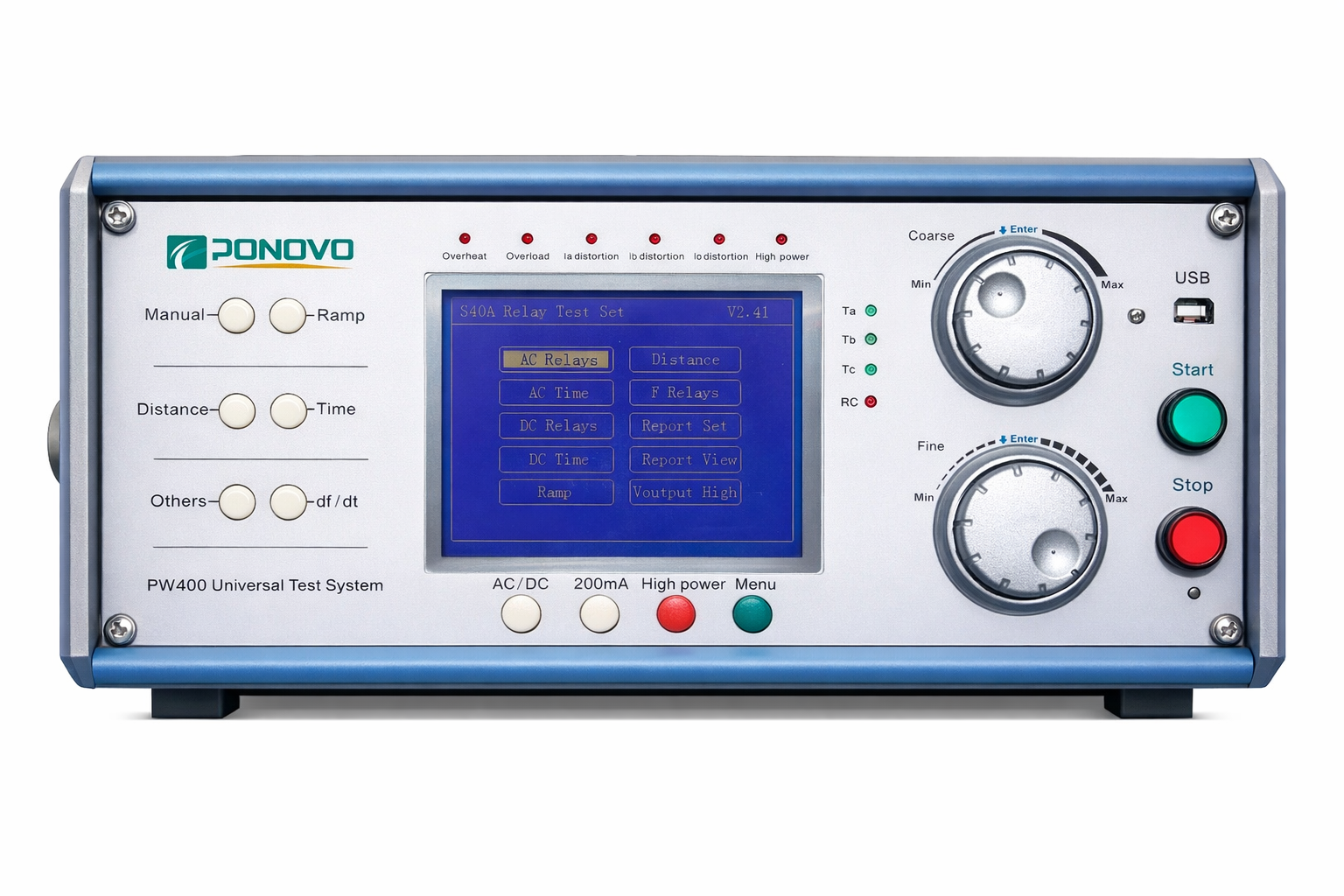

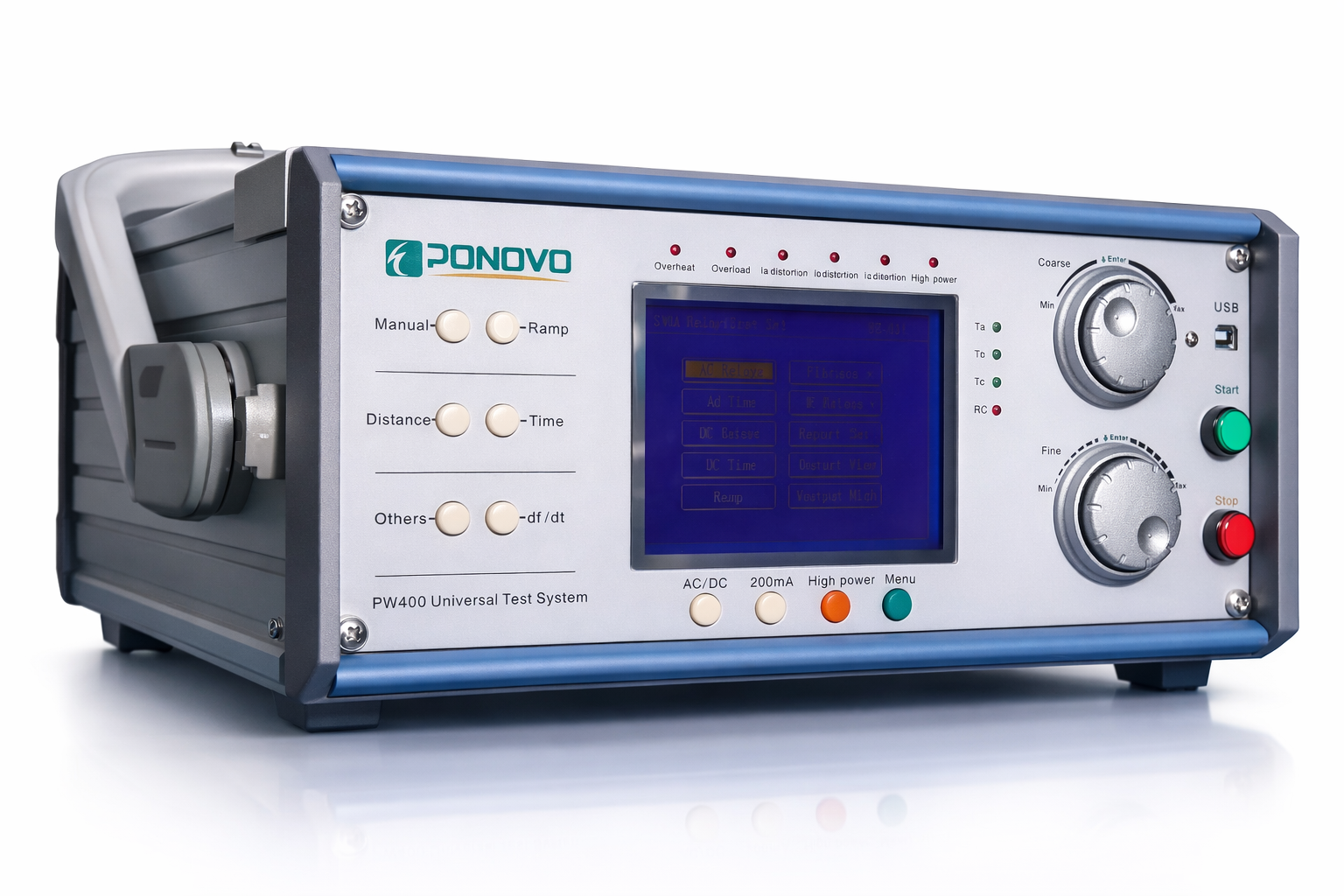

제어 인터페이스
- 장비 단독 로컬 제어
- 기본 시험 기능 내장
- 빠른 현장 점검용 구성

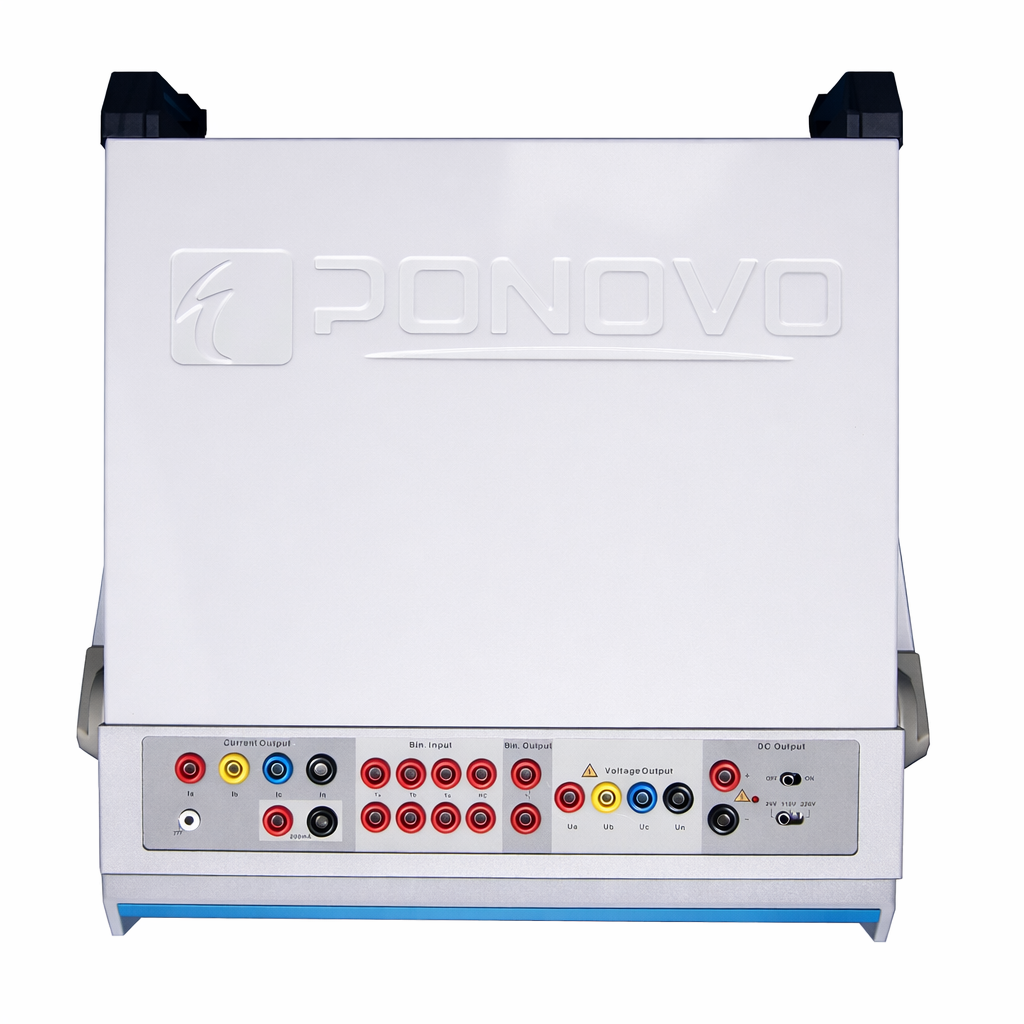

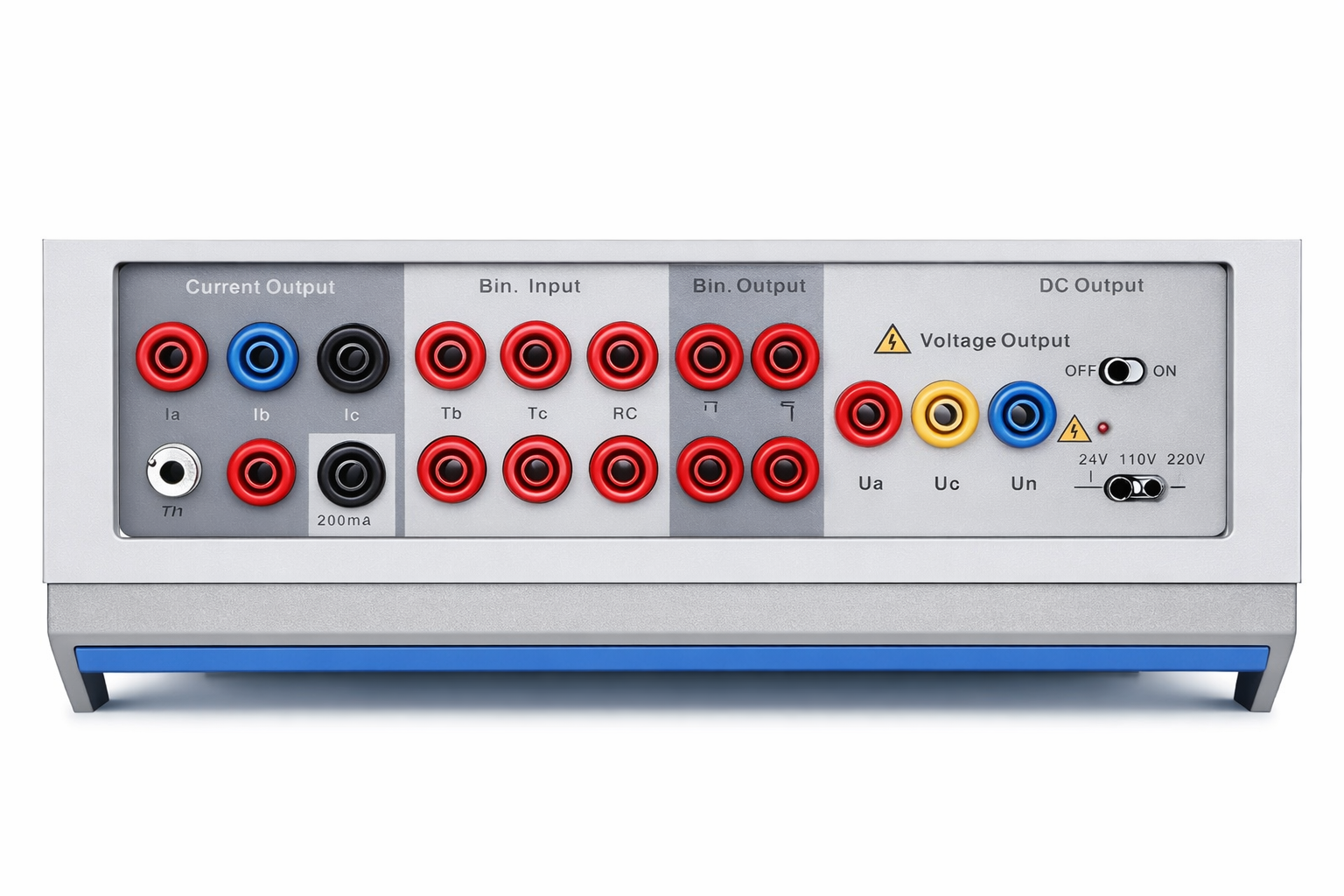

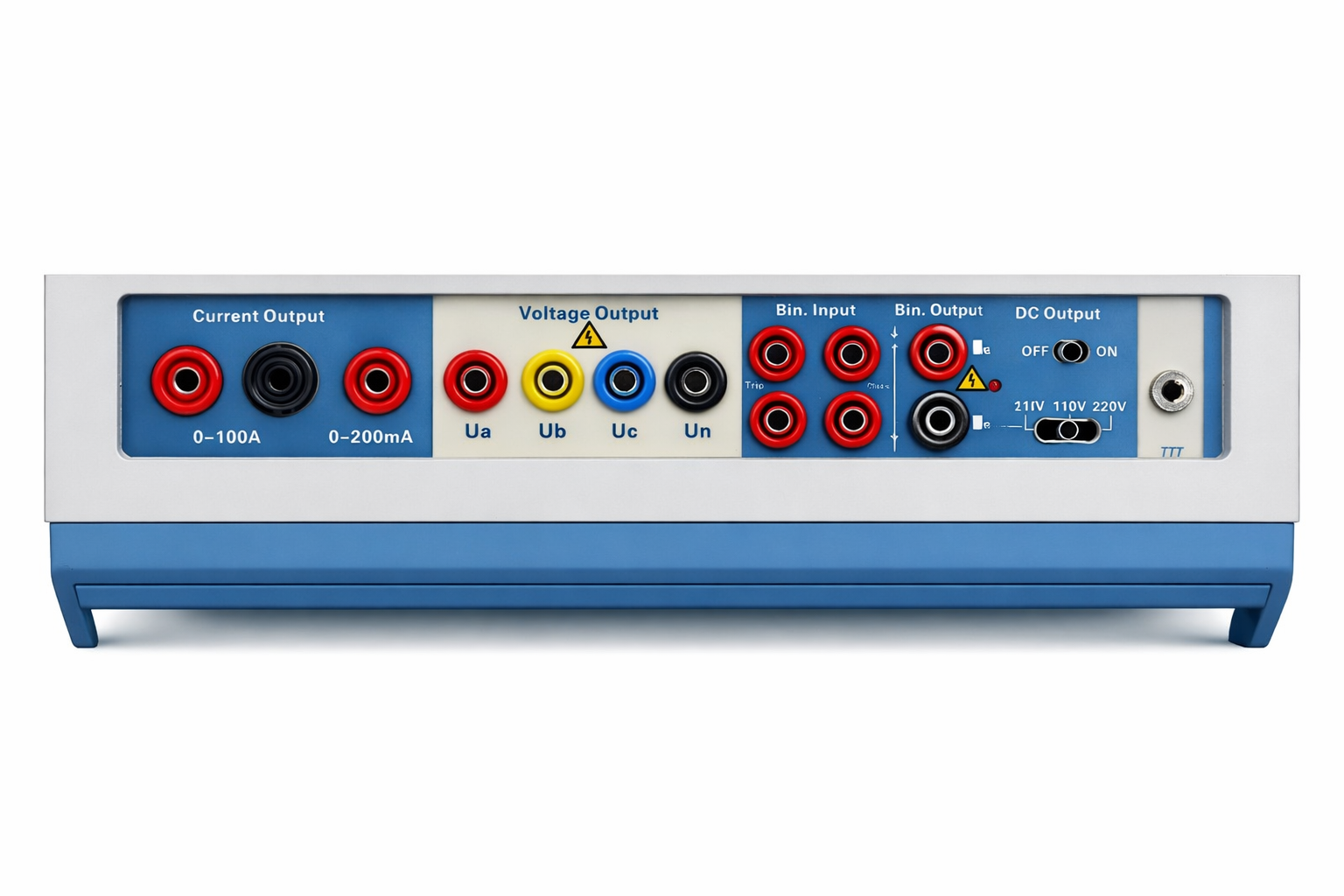

시험 출력 구성
- S40A: 전압 3상 + 전류 3상 구성
- S100A: 단상 고전류 출력 중심
- 고전류 시험 업무 최적화
바이너리 I/O 인터페이스
- 기본 접점 연계 시험 지원
- Trip 출력 확인 중심 구성
- 간단 점검 루틴에 적합

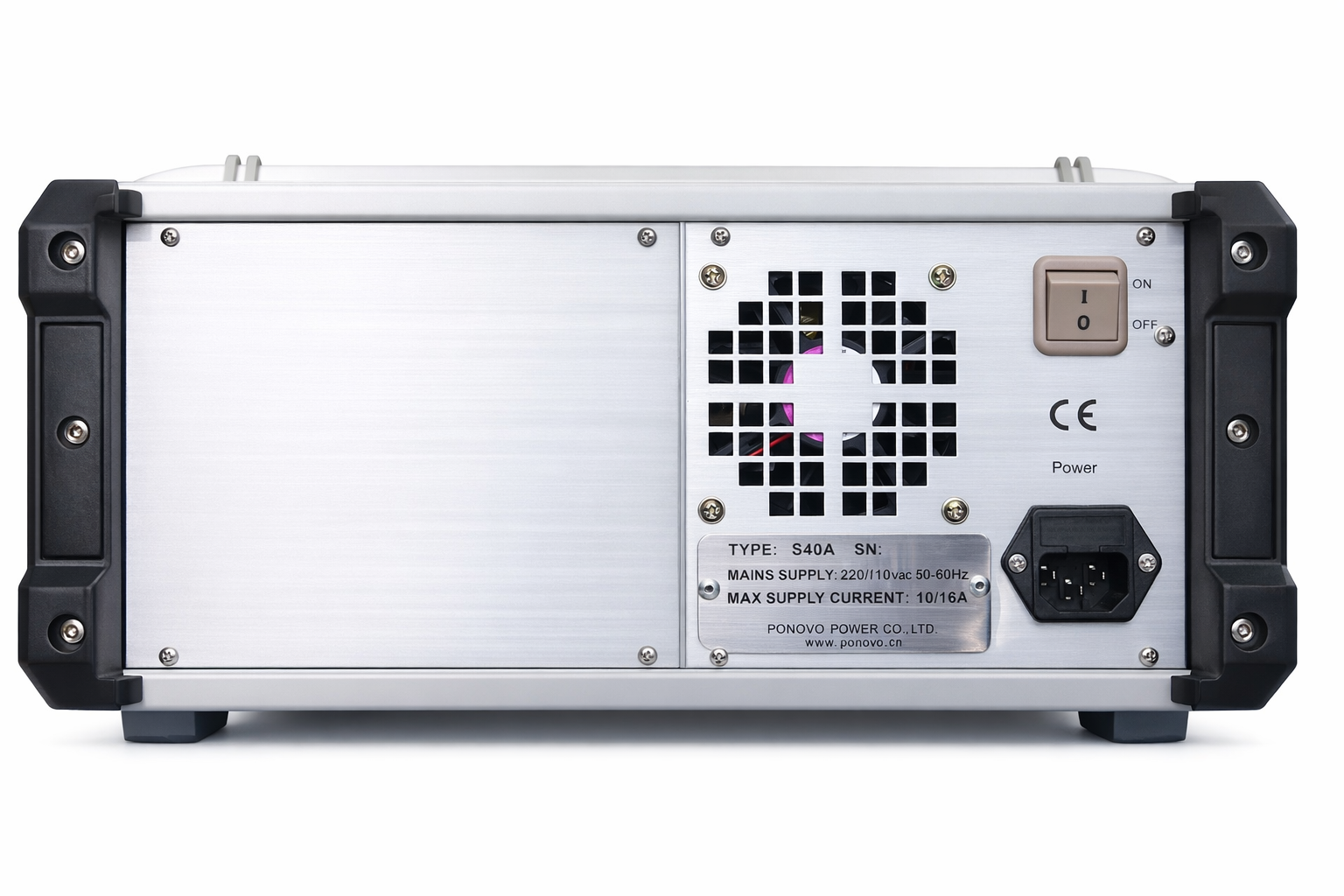

이동·설치 대응 구조
- 견고한 하우징 + 간편 운용
- 현장 단독 운용 최적화
- 비용 효율 중심 모델
시험 흐름 및 운용 방식
시험 설정부터 결과 기록까지,
보호계전기 시험 전 과정을 하나의 흐름으로 수행합니다.
시험 설정
- 시험 모듈 선택
- 출력 조건 입력
시험 실행
- 전압·전류 인가
- 동작 시험 수행
결과 확인
- 동작 시간 확인
- Trip 신호 확인
기록·관리
- 결과 저장
- 리포트 관리
보호계전기 시험 설정 및 동작 결과 화면 예시
현장 점검부터 정밀 시험까지, 출력 구성으로 완성되는 운용 범위
S40A / S100A는 미소전류(0~200mA)부터 대전류 출력까지 지원하여,
보호계전기 기능 확인과 정기 점검 업무를 더 빠르고 직관적으로 수행할 수 있도록 구성되었습니다.
미소전류 출력 지원
0~200mA / 0.1mA 분해능
저전류 조건도 정밀 확인
대전류 출력 구성
S40A: 3×40A, 1×120A
S100A: 1×100A
직관적인 운용 방식
설정 → 실행 → 결과 확인
현장 시험을 빠르게 반복
적용 환경 및 추천 사용 시나리오
S40A와 S100A는 현장 유지보수 중심의 경제형 보호계전기 시험기로, 기본 성능 시험에 최적화된 구성입니다.
현장 중심 사용 환경

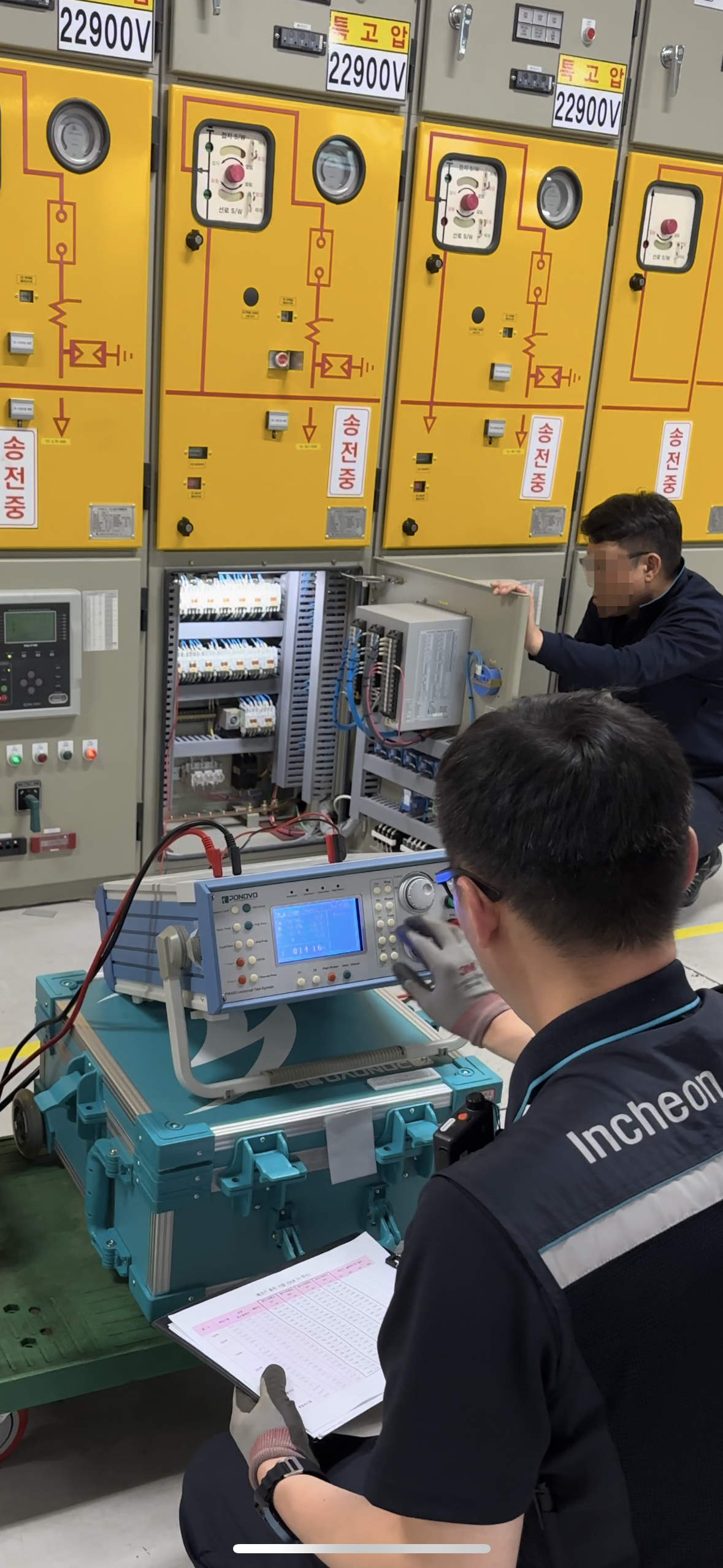

- 수배전반 유지보수 점검
- 기본 보호 기능 시험
- 고전류 주입 시험·현장 점검
비현장·지원 활용 환경
- 시험실 기능 확인
- 교육·실습 운용
- 간편 시험·자동 시험
모델 구성 및 선택 가이드
S40A / S100A는 전류 출력 구성(3상/단상)에 따라 선택할 수 있습니다.

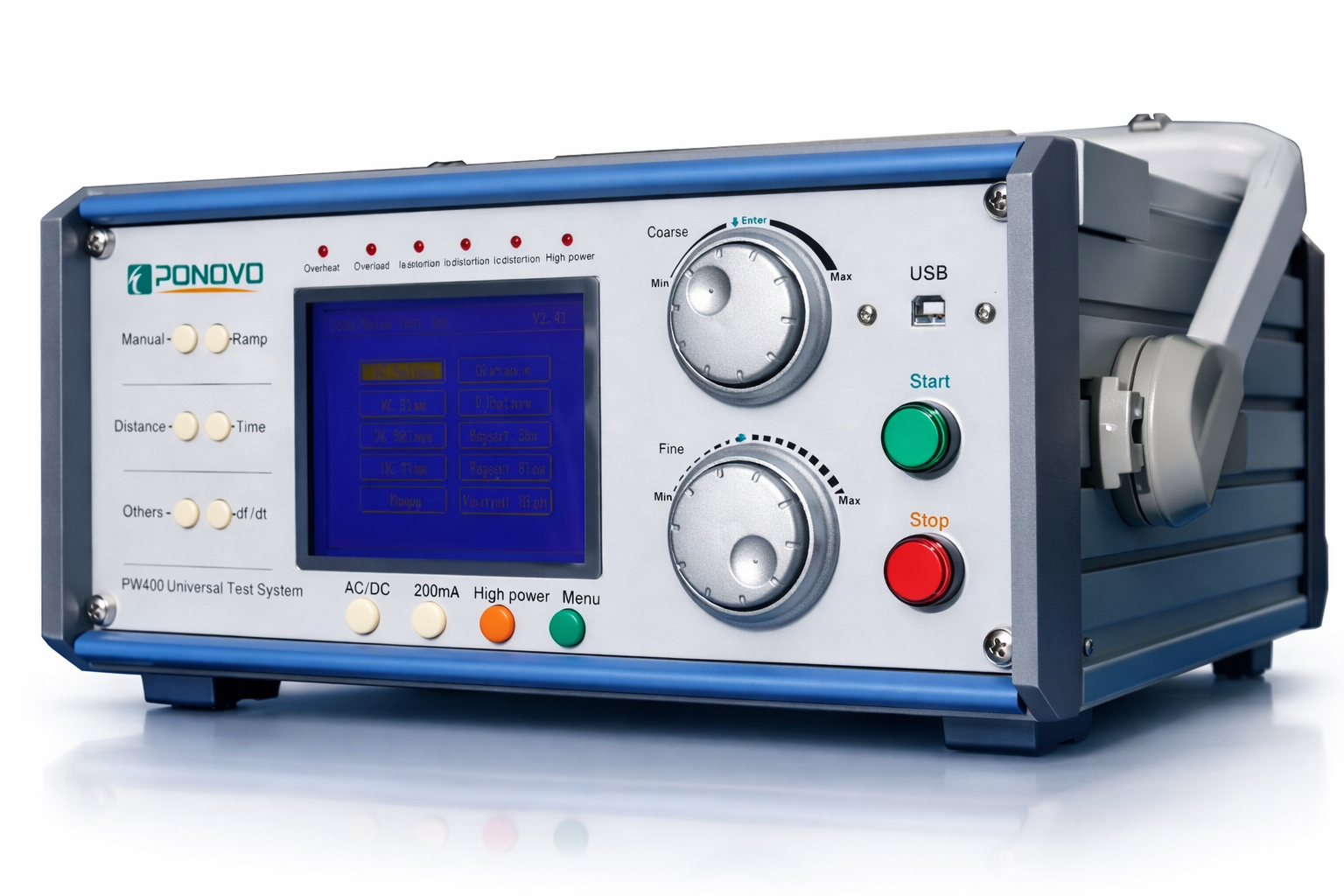

S40A
- 3상 전류 출력 구성
- 3상 보호계전기 시험에 적합
- 변전소·시험실 운용 환경 추천

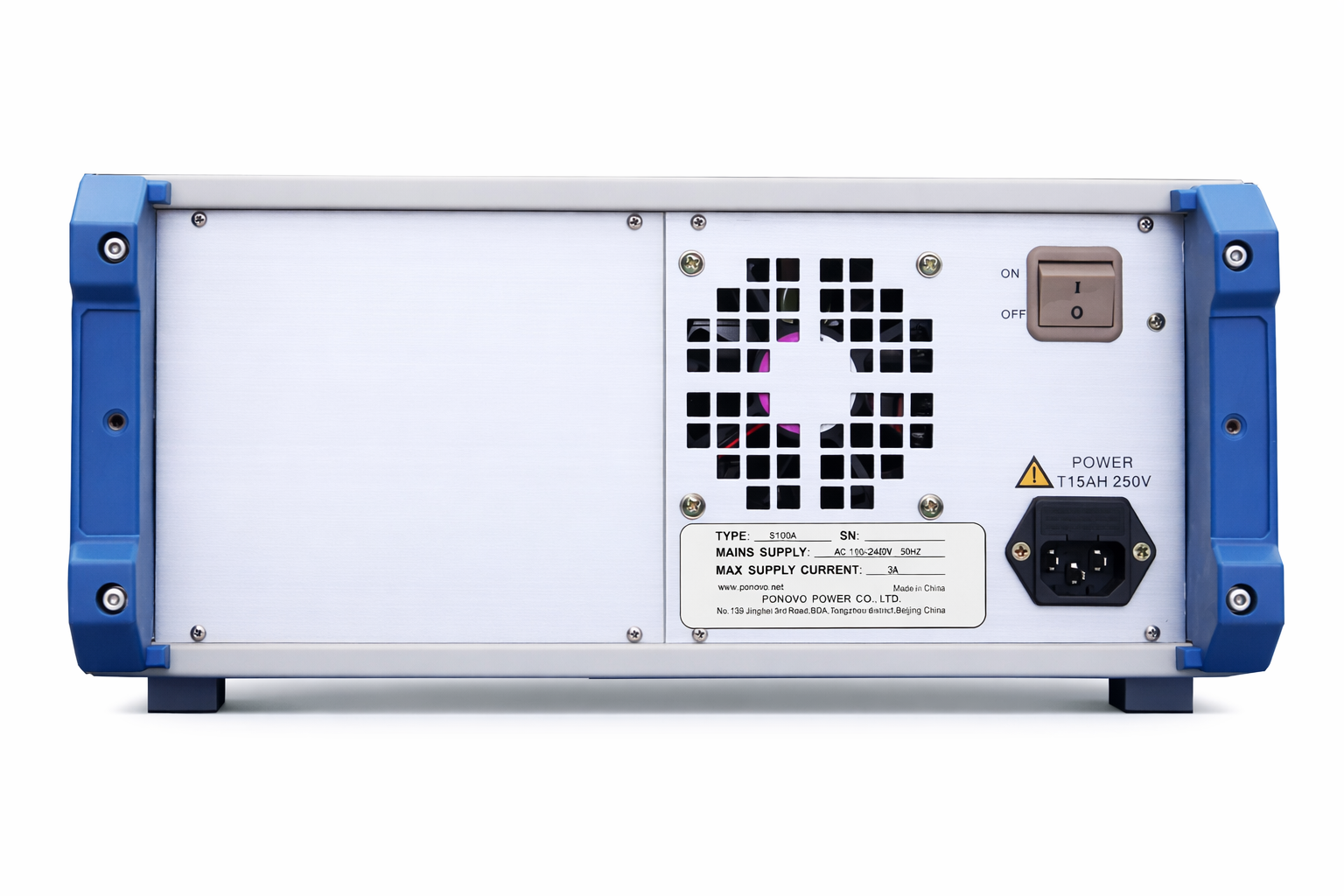

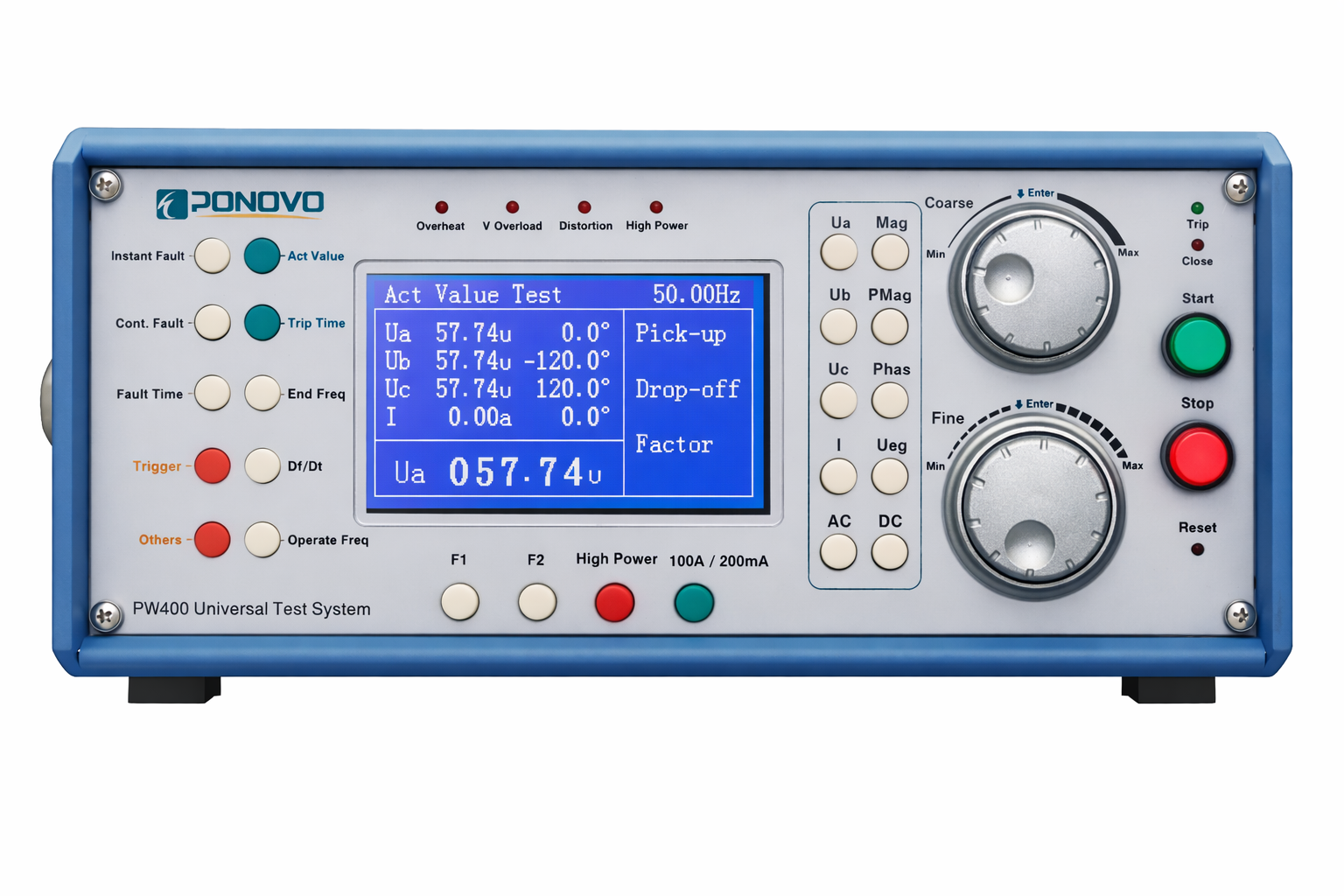

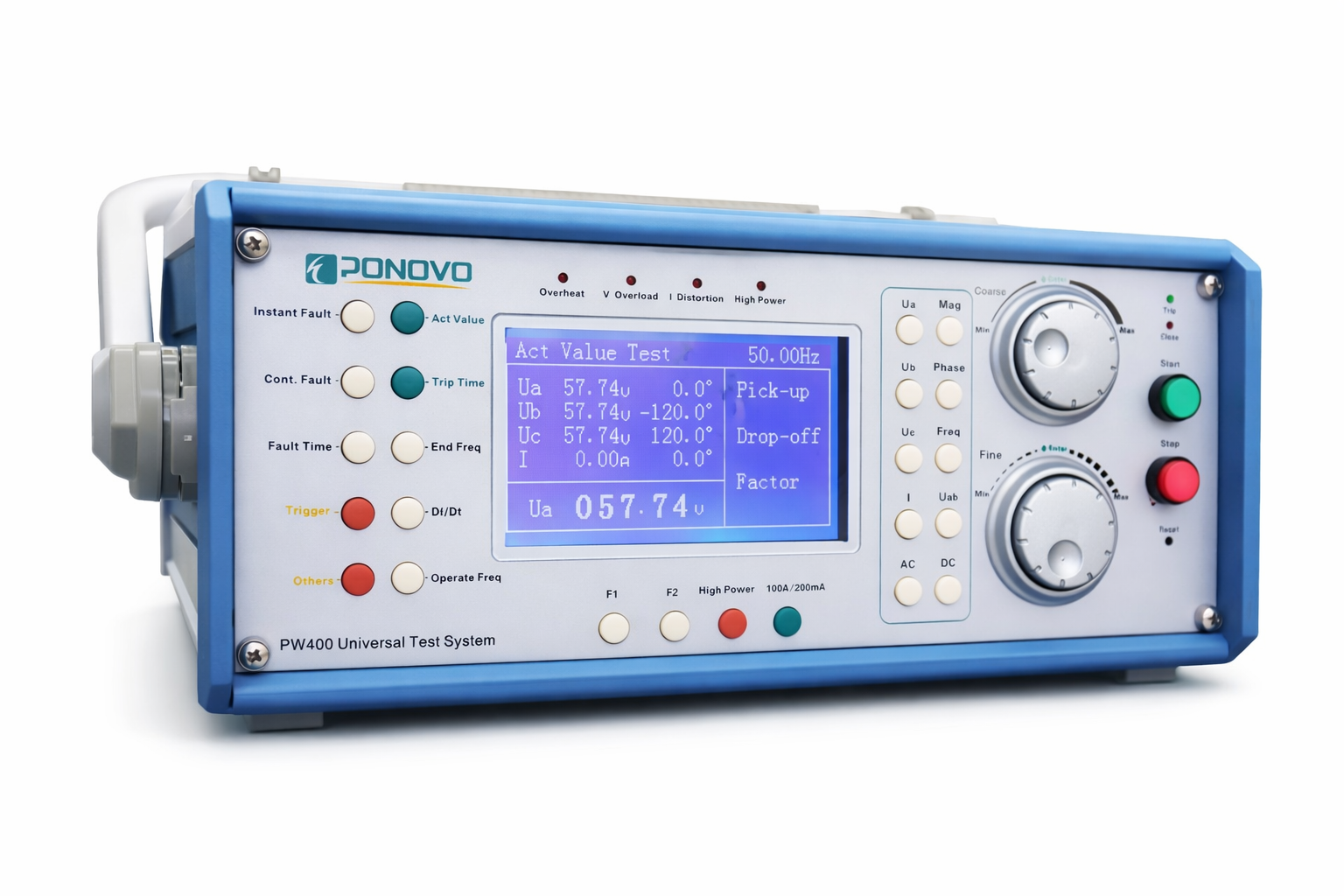

S100A
- 단상 전류 출력 구성
- OCR/GR 정기 점검에 적합
- 이동형 현장 점검 환경 추천
| 구분 | S40A (3상 전류 출력) | S100A (단상 전류 출력) |
|---|---|---|
| 출력 구성 | 3x300V/3x40A | 3x150V/1x100A |
| 주요 적용 | 3상 보호계전기 시험 | OCR/GR 기능 점검 |
| 권장 환경 | 변전소 / 시험실 | 현장 점검 / 유지보수 |
- 3상 전류 주입 시험 중심 → S40A
- 단상 전류 점검·유지보수 중심 → S100A
