PONOVO PW series
보호계전기 시험기
출력 범위가 다양한 벤치형 표준 보호계전기 시험기
시험실·연구·제조 환경을 위한
벤치형 보호계전기 시험기
PW 시리즈는 정밀 전압·전류 출력 기반의 표준 보호계전기 시험기입니다.
시험 대상의 출력 구성과 용량에 맞춰 모델을 선택가능하며,
시험실·연구·제조 환경에서 안정적인 반복 시험을 지원합니다.
핵심 운용 포인트
벤치 타입 정밀 시험기
시험실·연구·제조 환경에 최적화
모델 선택형 출력 구성
시험 목적에 따라 전압·전류 출력 범위 선택
4가지 모델 구성
PW336i · PW460 · PW466i · PW636i
확장 시험 지원(일부 모델)
Transducer / Synchronizer / Energy Meter 시험 지원
장시간 반복 운용 대응
지속 시험 환경에서도 안정적인 시험 수행
지원 보호 기능 및 시험 항목
| 보호 기능 구분 | 보호 코드 | 시험 내용 |
|---|---|---|
| 과전류 / 지락 보호 시험 | 50 / 51 / 50N / 51N | 정정값·동작 시간·출력 신호 검증 |
| 거리 보호 시험 | 21 | Zone 동작/방향성 특성 검증 |
| 차동 보호 시험 | 87 | 차동 보호 로직 검증(변압기/발전기) |
| 주파수 보호 시험 | 81 / ROCOF df/dt | 주파수 이상 조건 및 응답 특성 검증 |
| 자동 재폐로 시험 | 79 | 재폐로 시퀀스/조건 검증 |
| Binary I/O 연계 보호 시험 | 86 등 | Trip/Alarm/Lockout 연계 검증 |
| 동작 시간 및 시퀀스 검증 | ㅡ | 시퀀스 기반 동작 흐름 검증 |
보호계전기 시험 범위 및 지원 기능
PONOVO 보호계전기 시험기는 다양한 보호 기능 시험을
단일 장비에서 수행할 수 있도록 구성된 시험 장비입니다.
현장 운용부터 시험실·제조·교육 환경까지, 요구되는 시험 항목을
정확하고 효율적으로 검증할 수 있습니다.
시험 범위의 특징
- 다양한 보호 기능을 시험 항목 단위로 폭넓게 지원
- 단일 기능 시험부터 보호 로직/시퀀스 기반 검증까지 수행
- 장비 구성에 따라 단독 운용 또는 PC 연동 시험 모두 대응
출력 성능 및 시험 구성
변전소 시운전·유지보수 현장에서 요구되는 전압·전류 출력을 다채널로 동시에 제공하는 보호계전기 시험 구성
제어 인터페이스
- 외부 PC 기반 제어
- PowerTest 시험 설정·제어
- 시험 데이터 저장·리포트 관리
시험 출력 구성
- 모델별 전압·전류 출력 선택
- 정밀 전압·전류 소스 기반 구성
- 장시간 반복 시험 대응
바이너리 I/O 인터페이스
- Binary I/O 신호 입·출력 지원
- Trip / Alarm / Lockout 연계 검증
- GPS 동기 / IEC 61850 연계 (옵션)
확장 시험 대응 구성
- Transducer, Synchronizer, Energy Meter 시험 가능
- (PW636i, PW460 옵션)
이동·설치 대응 구조
- 벤치형 시험실 운용 구조
- 안정적인 장시간 운전 설계
- 연구·제조 환경 표준 셋업
시험 흐름 및 운용 방식
시험 설정부터 결과 기록까지,
보호계전기 시험 전 과정을 하나의 흐름으로 수행합니다.
시험 설정
- 시험 모듈 선택
- 출력 조건 입력
시험 실행
- 전압·전류 인가
- 동작 시험 수행
결과 확인
- 동작 시간 확인
- Trip 신호 확인
기록·관리
- 결과 저장
- 리포트 관리
보호계전기 시험 설정 및 동작 결과 화면 예시
PW 시리즈의 운용 유연성
PW 시리즈는 정밀한 전압·전류 소스를 기반으로
다양한 출력 구성과 안정적인 반복 시험을 지원하는 표준 보호계전기 시험기입니다.
적용 환경 및 추천 사용 시나리오
PW 시리즈는 시험실·제조 환경을 중심으로, 현장 시운전 및 유지보수까지 대응 가능한 보호계전기 시험기입니다.
시험실·제조사 시험 환경
- 보호계전기 개발 및 형식 시험
- 출하 검사, 반복 시험, 장시간 운용

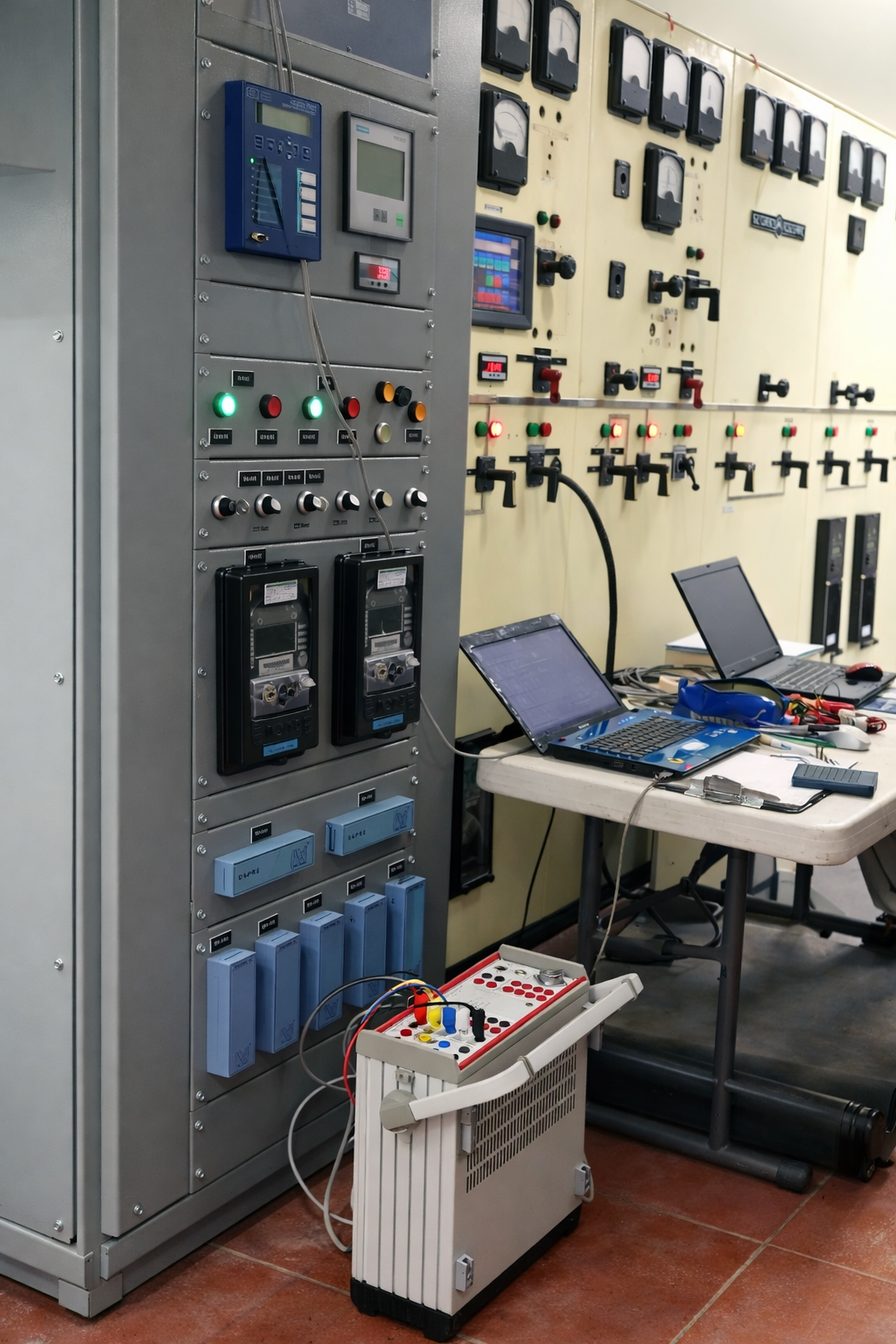

변전소 시운전 및 유지보수 현장
- 변전소 보호계전기 기능 점검
- 외부 PC 연계 기반 시험·결과 확인
모델 구성 및 선택 가이드
PW 시리즈는 정밀한 전압·전류 소스를 기반으로,
시험 대상 보호계전기의 전류 출력 상 수와 용량 기준에 따라 모델을 선택할 수 있는 표준 보호계전기 시험기 라인업입니다.

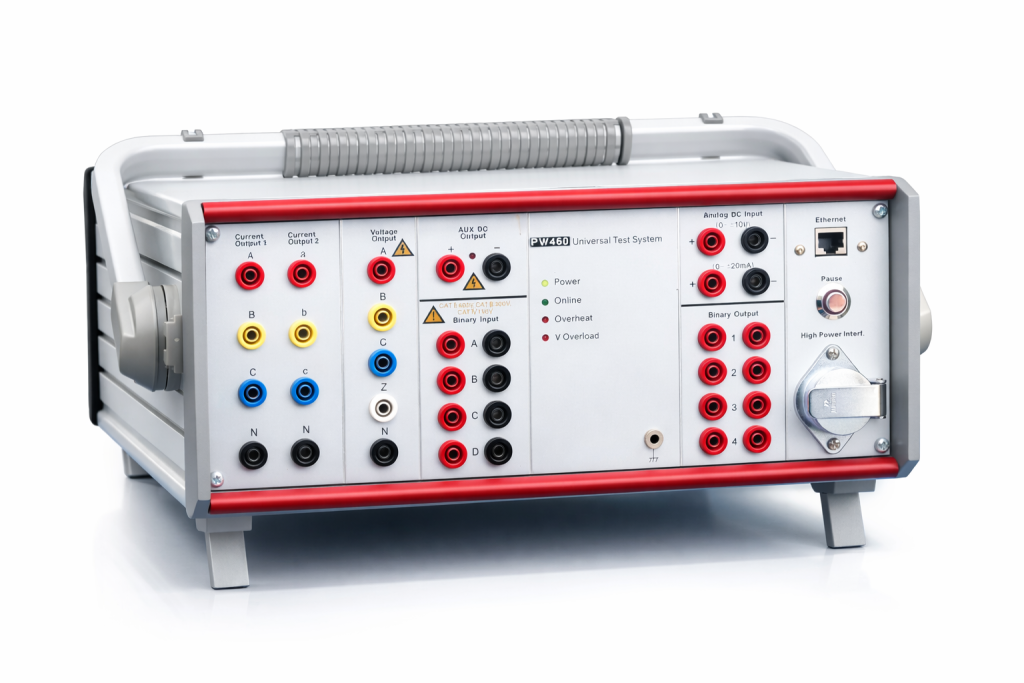

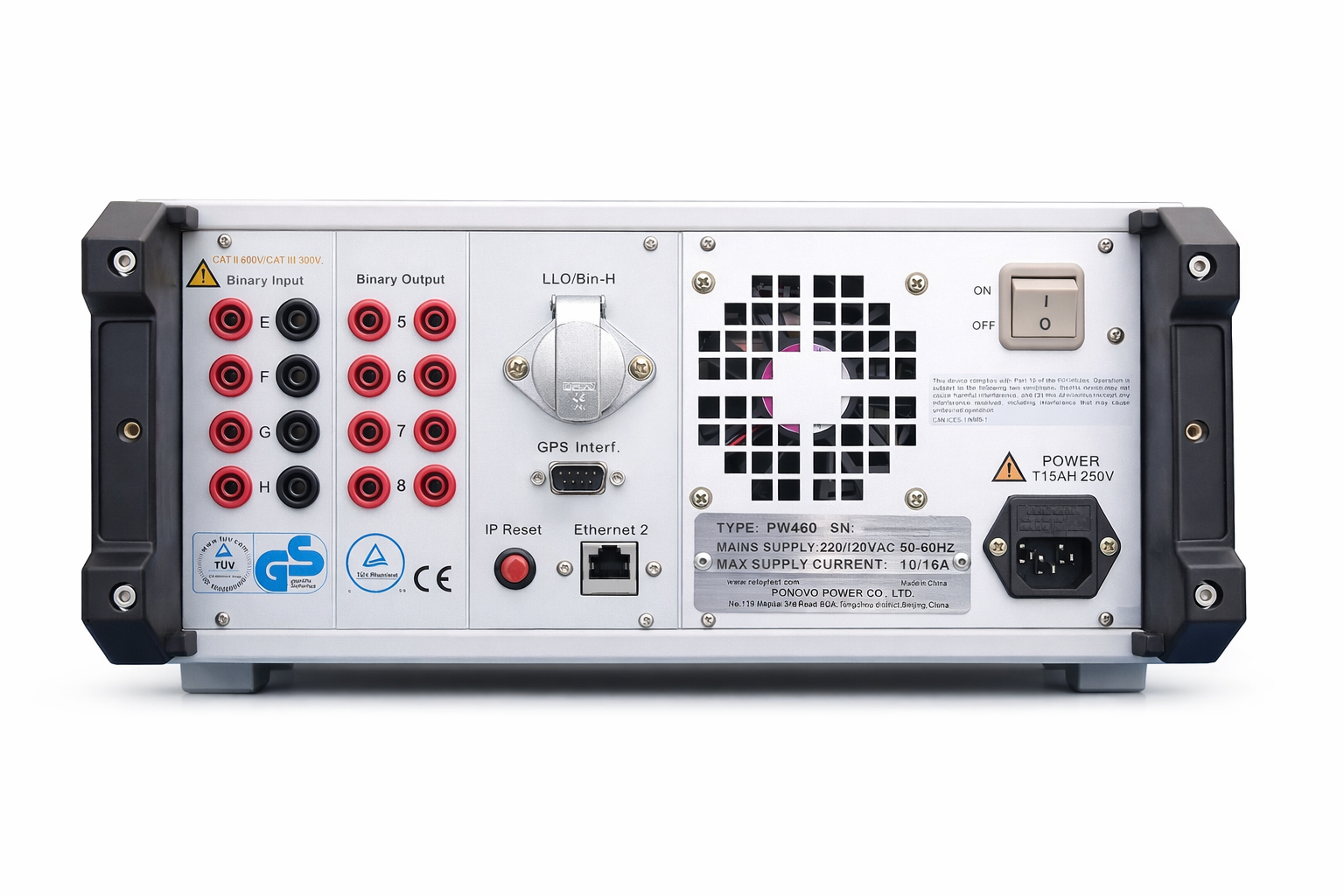

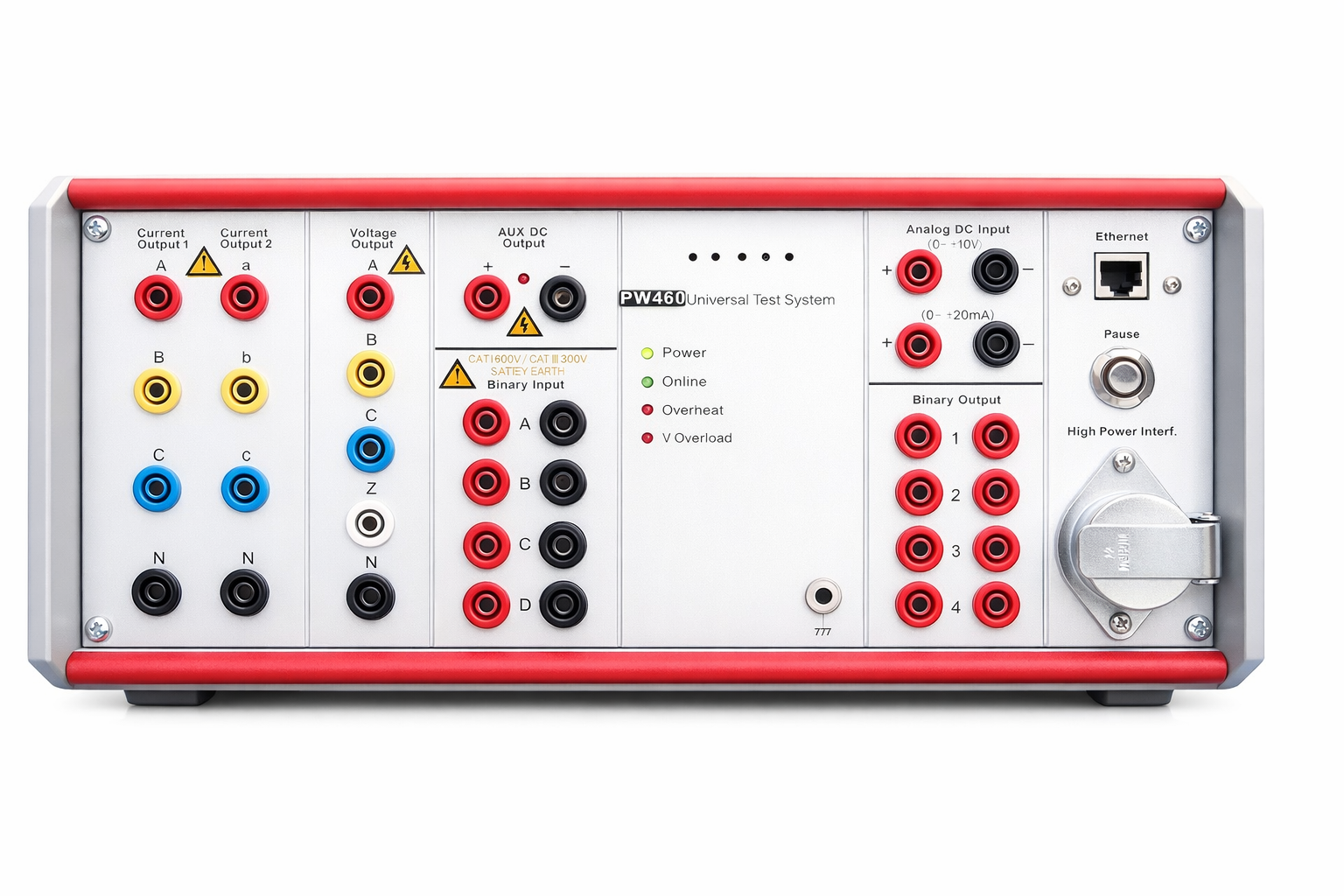

PW460
PW 시리즈 표준 모델
- 시험실·현장 공용 표준 구성
- 차동·거리·복합 보호계전기 시험 대응
차동·거리 보호를 포함한 종합
보호계전기 시험의 표준 플랫폼

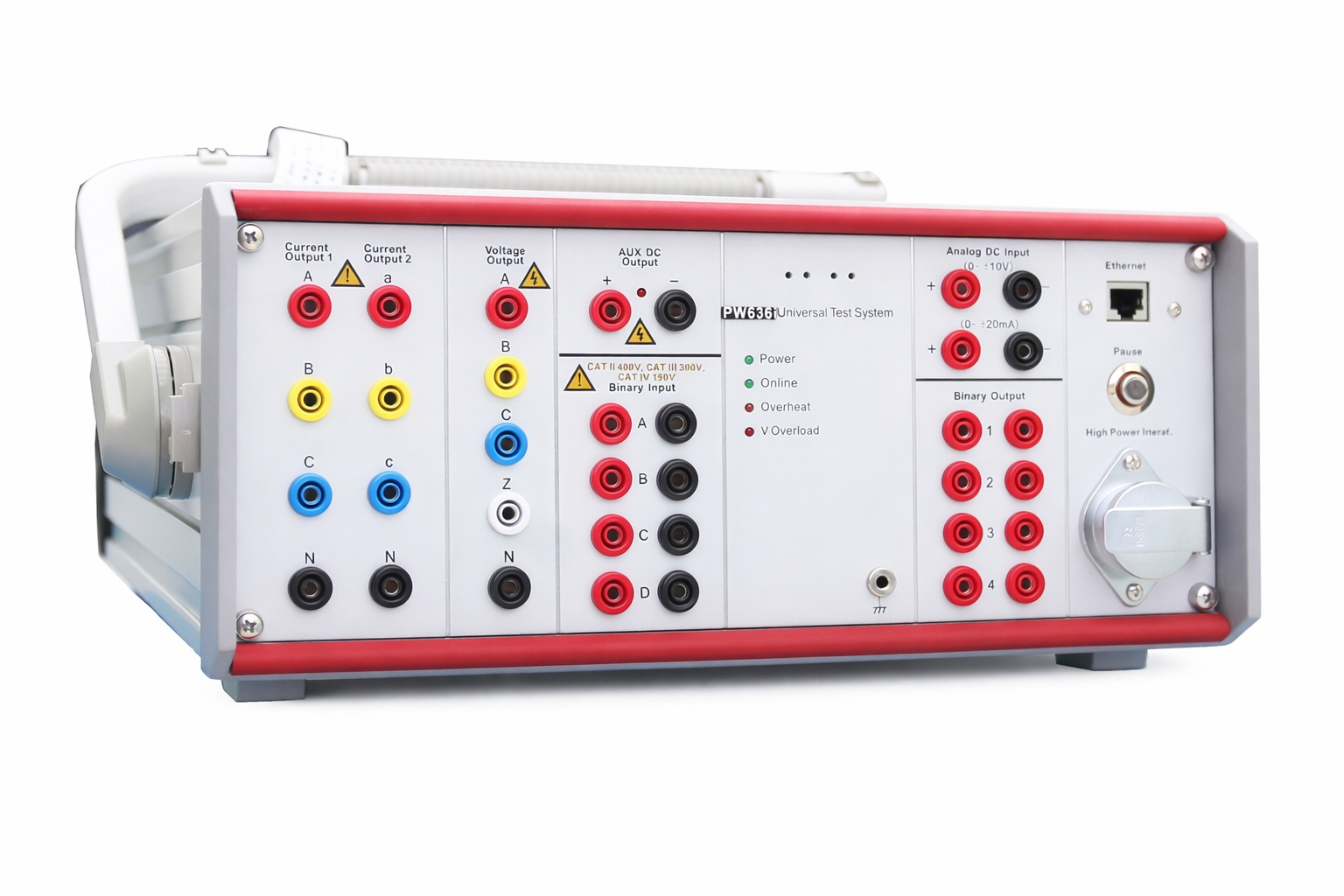

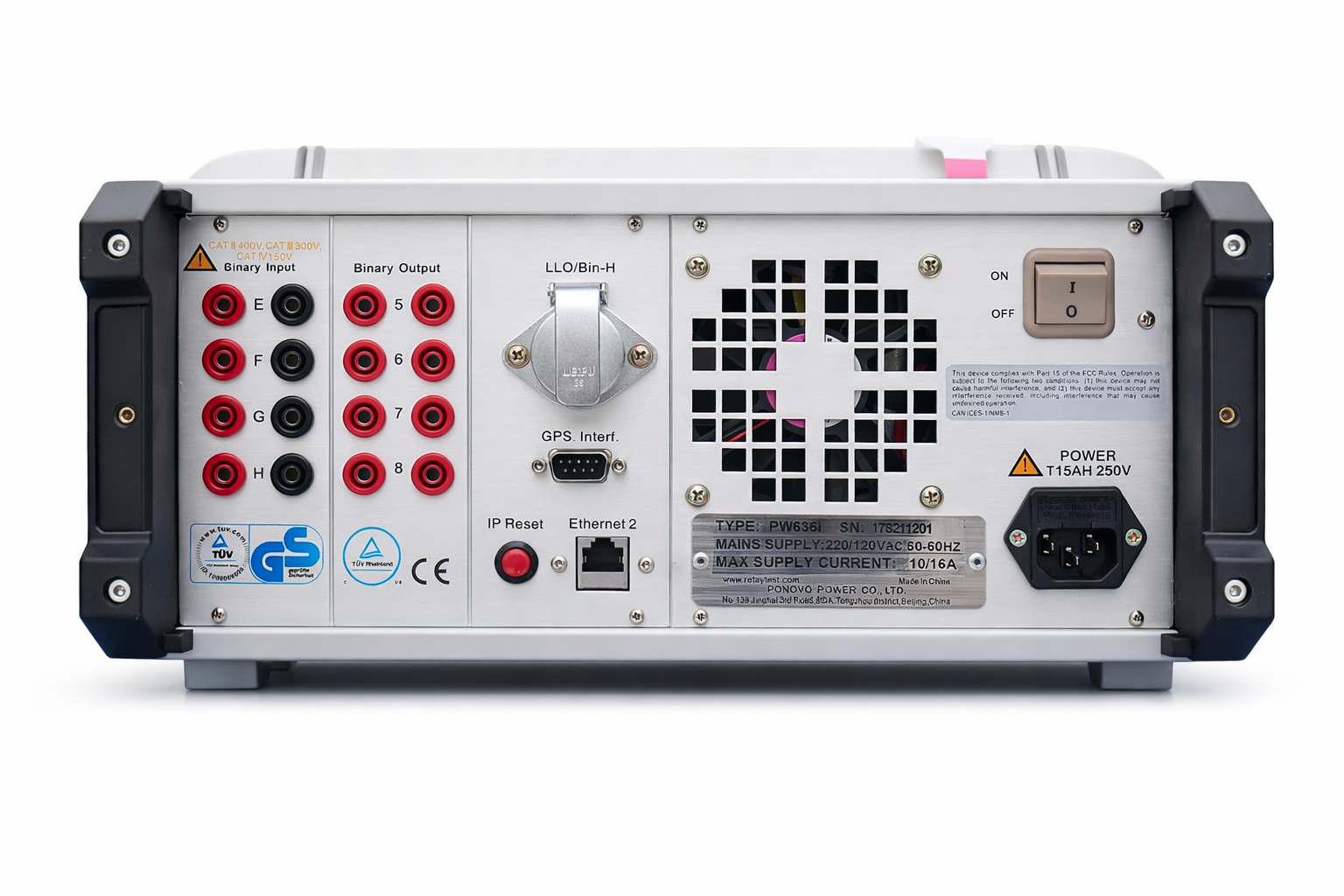

PW636i
고전류 보호계전기 시험 대응 모델
- 대형 변전소, 고부하 보호계전기 시험
- 고전류 OCR/GR 보호계전기 시험 환경 대응
고전류 OCR/GR 보호계전기 시험 환경 대응

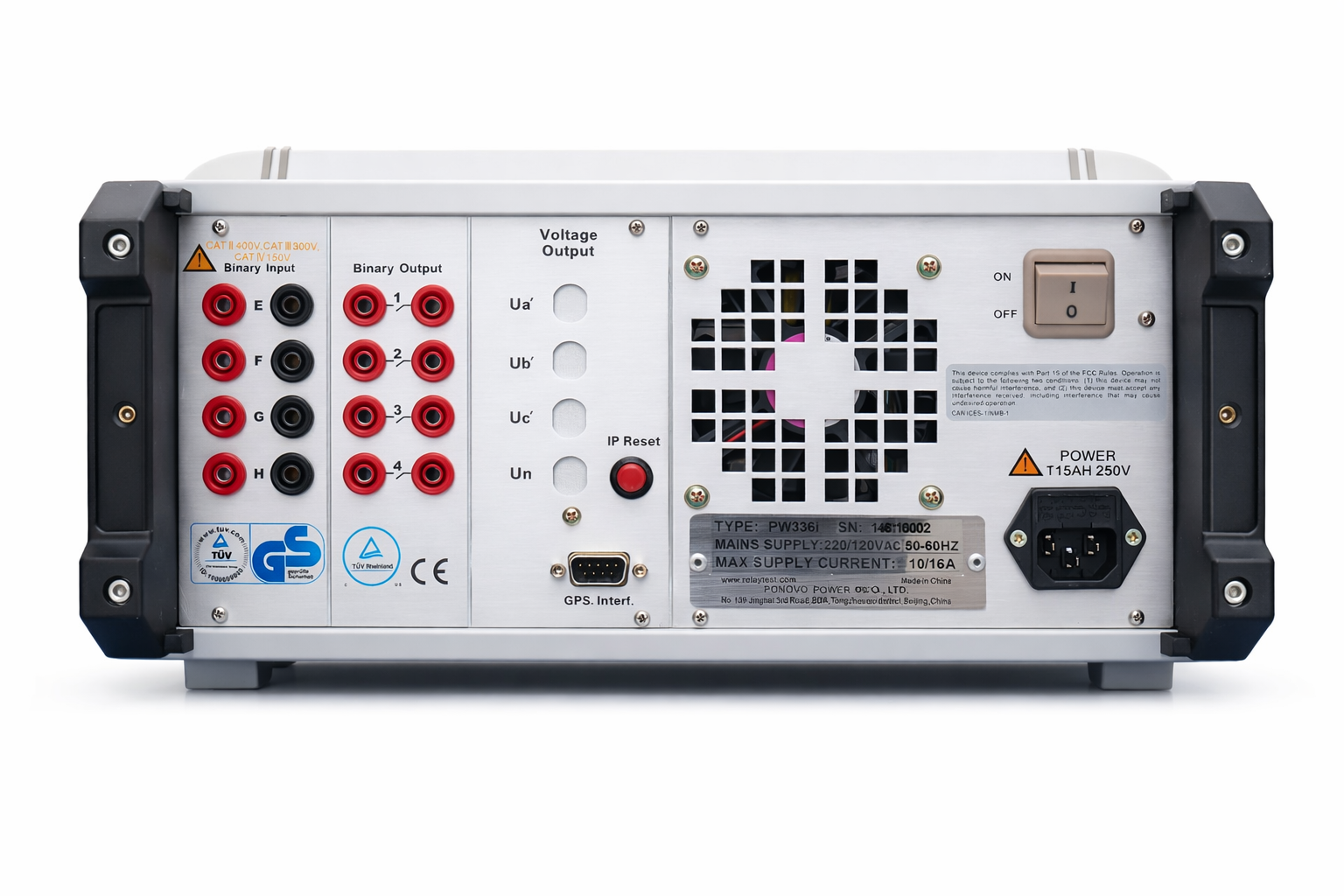

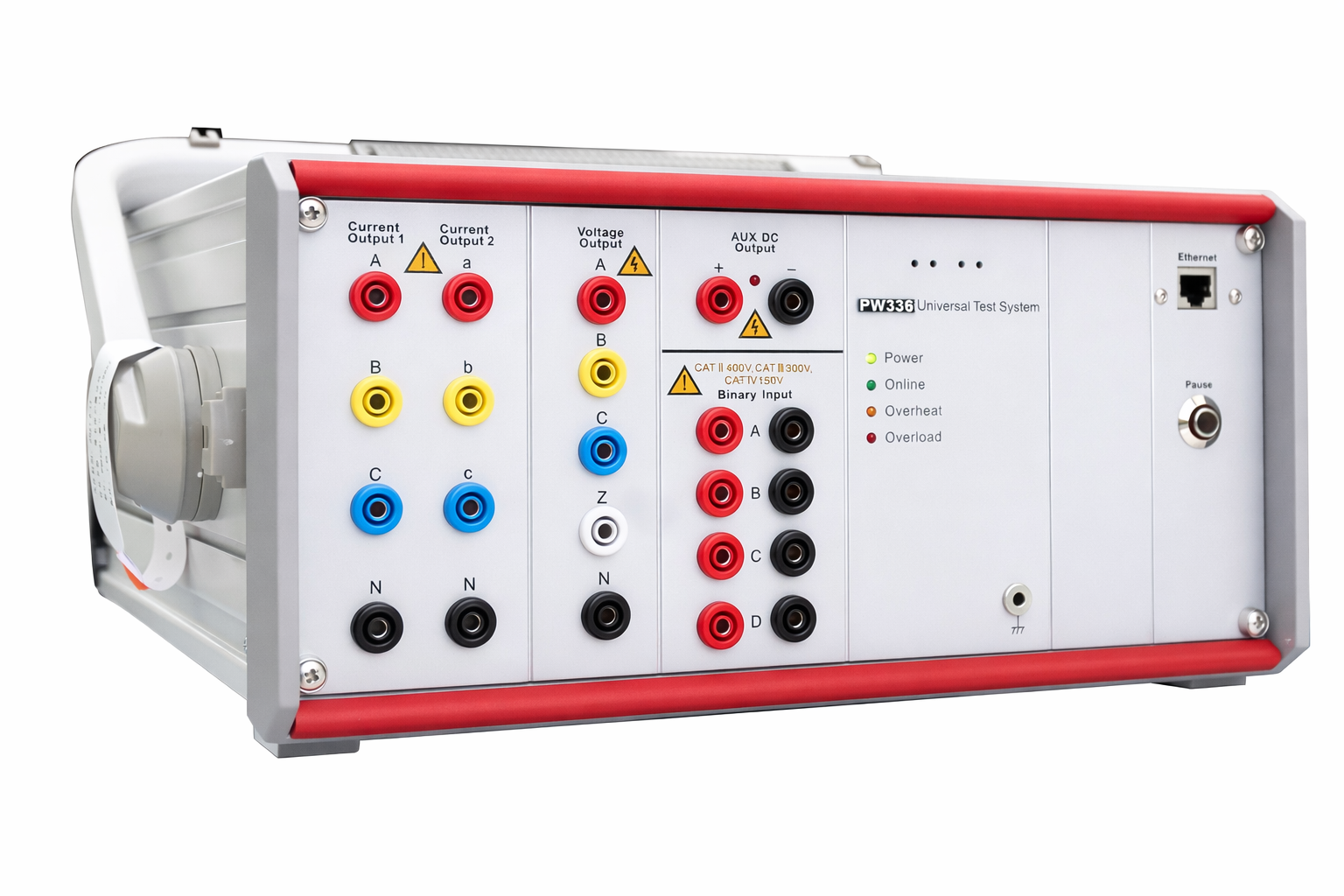

PW336i
저전압 보호계전기 시험 모델
- 배전·교육·시험실 환경 최적
- 저전압 OCR/GR 보호계전기 시험 전용
변전·교육·시험실 환경 최적
저전압 OCR/GR 시험 전용

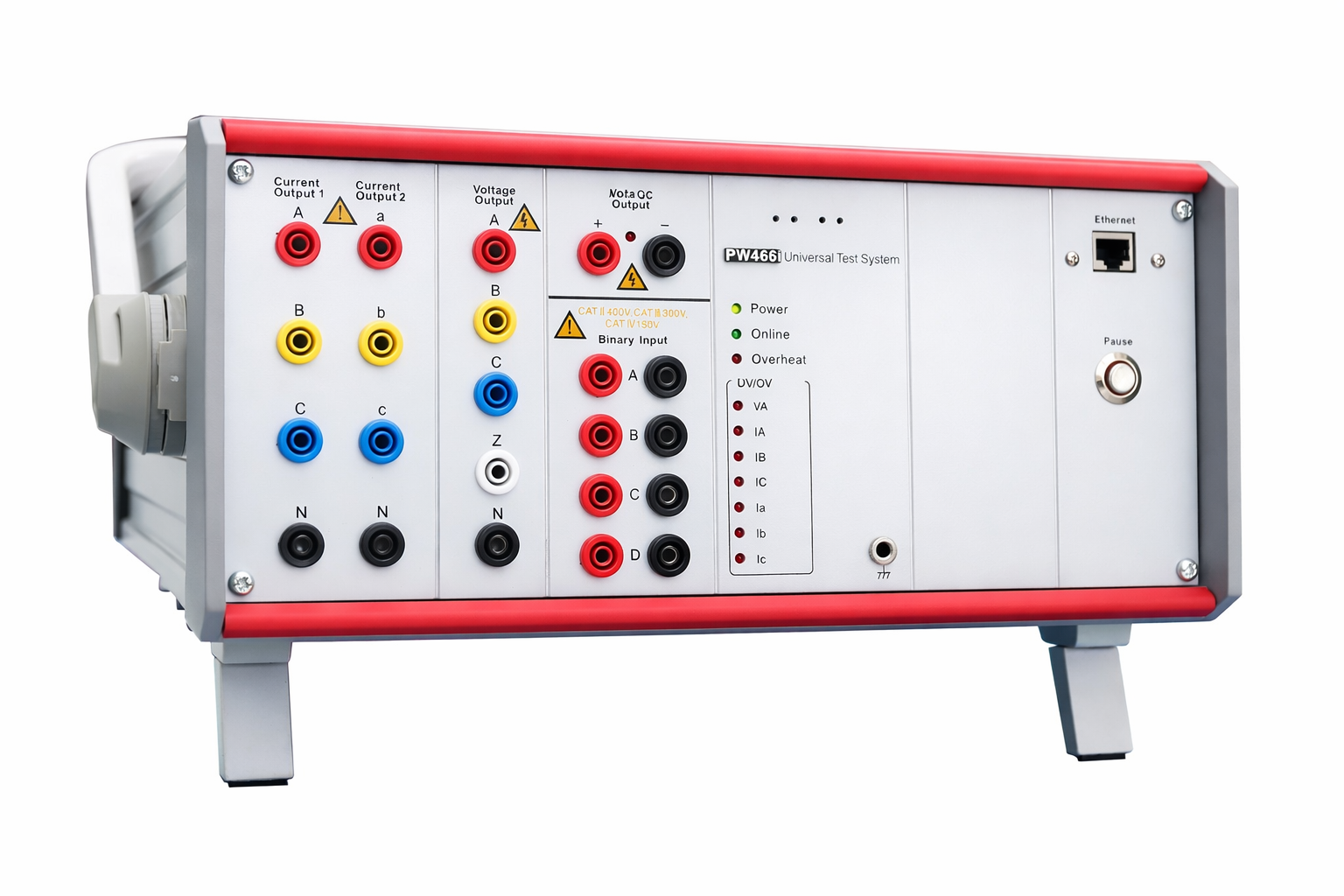

PW466i
6전압 보호계전기 시험 모델
- 다전압·특수 보호계전기 시험 대응
- 6전압 입력 보호계전기 시험 기준 모델
6전압 보호계전기 시험을
위한 전용 플랫폼
| 구분 | PW460(표준) | PW636i(고전류) | PW336i(저전압) | PW466i(6전압) |
|---|---|---|---|---|
|
출력 구성 |
4x300V/6x15A | 4×300V/6×32A | 4×150V/6×15A | 6×150V/6×20A |
|
주요 적용 |
차동·거리·복합 보호계전기 시험 | 고전류 OCR/GR 보호계전기 시험 | 저전압 OCR/GR 보호계전기 시험 | 6전압 입력 보호계전기 시험 |
|
확장 시험 지원 |
Transducer / Synchronizer / Energy Meter 시험 (옵션) | Transducer / Synchronizer / Energy Meter 시험 (옵션) | 해당 없음 | 해당 없음 |
| 권장 환경 | 변전소 시운전 시험실 / 제조사 시험 | 대형 변전소 · 고전류 시험 환경 | 안전관리 정기 점검 · 이동형 유지보수 | 다전압 계전기 진단 · 점검 환경 |
- 차동·거리 보호 포함 종합 보호계전기 시험 → PW460
- 고전류 OCR/GR 계전기 및 대형 변전소 시험 → PW636i
- 저전압 OCR/GR 계전기 정기 점검 → PW336i
- 6전압 입력 보호계전기 진단·점검 → PW466i
PW series DataSheet
PowerTest
보호계전기 시험 소프트웨어
보호계전기 시험 소프트웨어
주요 기능
POM2 전용으로 최적화된 PowerTest는,
현장 보호계전기 시험을 빠르고 반복 가능하게 수행하기 위한
통합 시험 소프트웨어입니다.
- QuickTest 기반의 직관적인 시험 구성
- 다양한 보호 계전기 시험 지원
- COMTRADE 파일 재생· 분석 기능 제공
- 자동 시험 템플릿 제공
PowerTest 는 직관적인 설정과 자동 시험 기능을 통해 보호계전기 시험을
현장에서 빠르고 안정적으로 수행할 수 있도록 지원합니다.
반한시 전류 시험 모듈 (50/51)
주파수 보호 및 df/dt 시험 모듈 (81, ROCOF)
