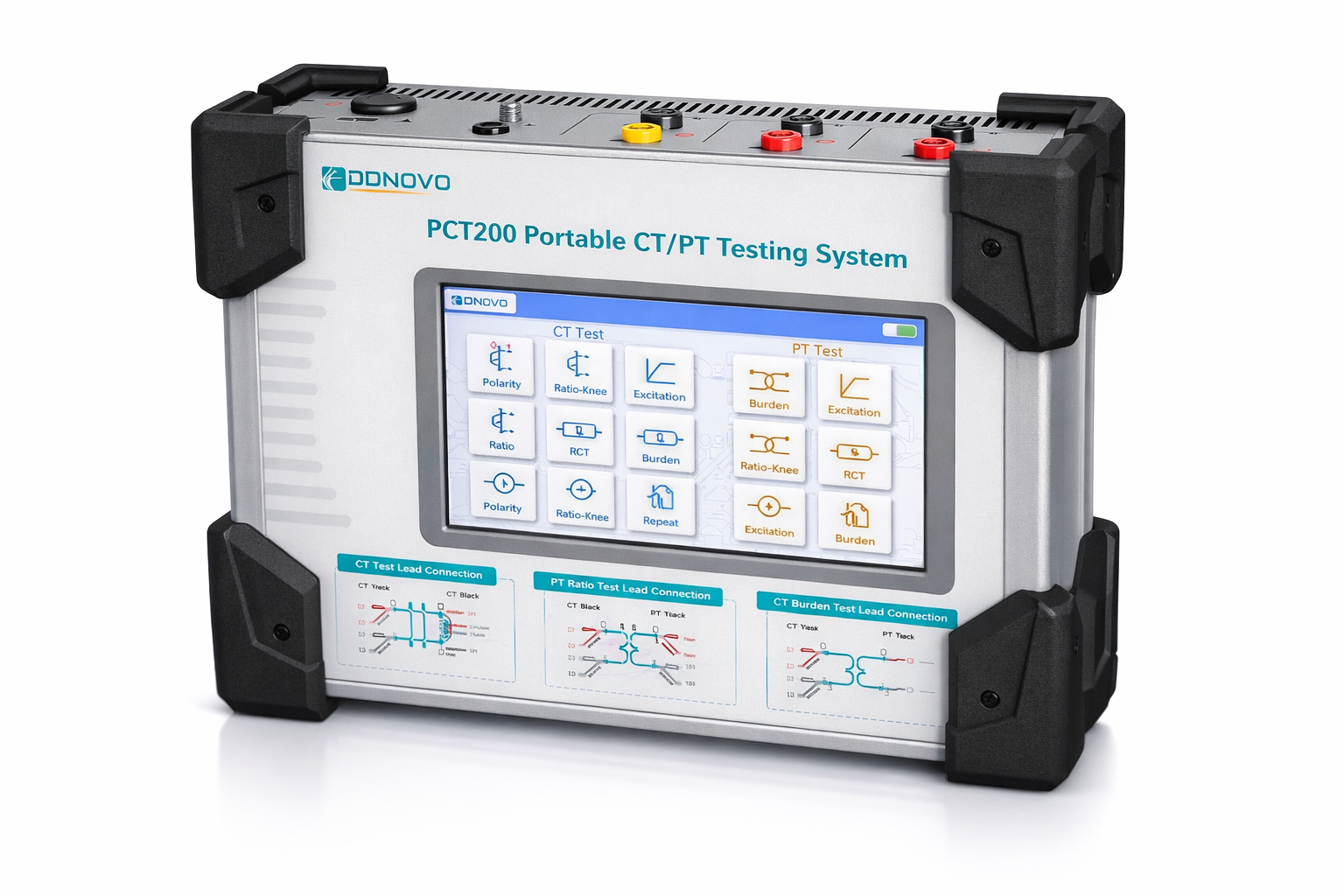

PONOVO PCT200
초경량 CT/PT 시험기
4kg의 가벼움, 압도적 정밀함: 원터치 CT/PT 분석
버튼 하나로 끝나는 스마트 진단,
CT/PT 20+ 항목 자동 시험
케이블 연결 후 ‘Run’ 버튼 한 번이면 변성비, 니포인트(Knee Point),
극성 등 CT/PT 핵심 항목을 자동으로 측정합니다.
소프트웨어가 자동으로 합격/불합격을 판정하고,
결과를 Excel·PDF 보고서로 바로 생성해 현장 업무 시간을 줄여줍니다.
현장 자동화를 완성하는 핵심 강점
동급 대비 최경량 4kg 설계
- 경쟁 대비 압도적인 경량(4kg)
- 사다리·GIS 구획 이동 작업 최적
- 배터리 옵션으로 무전원 현장 대응
최대 45kV 니포인트 측정
- 최대 45,000V 니포인트 측정
- 500kV 초고압 변전소 CT 대응
- 0.02%급 고정밀 정확도
DC법 적용, 시험 시간 1/3 단축
- DC 여자 방식 기반 고속 측정
- 기존 방식 대비 33% 이상 빠른 시험
- One-Key 자동 시험 지원
블루투스 모바일 제어 & 무선 리포트
- 스마트폰·태블릿 원격 제어
- Excel / PDF 리포트 즉시 생성
- USB·무선 전송 지원
ATB02 자동 시험 박스 연동
- 멀티탭 CT 자동 전환 시험
- 재결선 없이 최대 21개 비율 자동 측정
- 지능형 배선 오류 사전 검출
현장에서 가장 많이 겪는 CT/PT 시험 문제
4kg 초경량 설계로 단일 운반 가능
현장 이동·설치 부담을 최소화하여 1인 작업 환경에서도 즉시 시험이 가능합니다.
최대 45kV 니포인트(Knee Point) 측정 지원
고사양 CT도 별도 대형 장비 없이 안정적으로 시험할 수 있습니다.
DC법 적용으로 시험 시간 약 1/3 단축
반복 시험과 대기 시간을 줄여 현장 작업 효율을 크게 개선합니다.
대전류 없이 수행되는 전압법·DC 시험 방식
불필요한 고전류 발생을 줄여 현장 안전성을 높입니다.
ATB02 자동 시험으로 재결선 불필요
멀티탭 CT 시험을 버튼 한 번으로 연속 자동 수행합니다.
현장 즉시 Excel / PDF 자동 생성
시험 종료와 동시에 결과 리포트를 생성하여 사후 정리 시간을 줄입니다.
현장 기준 CT/PT 시험기 성능 비교
CT/PT 시험기 선택 시 실제 현장에서 체감되는 핵심 성능 항목을 기준으로 비교했습니다.
| 비교 항목 | PONOVO PCT200AX | A 모델 | B 모델 | C 모델 |
|---|---|---|---|---|
| 본체 무게 | 4 kg | 8 kg | 9.07 kg | 33.1 kg |
| 최대 니포인트 | 45,000 V | 40,000 V | 40,000 V | 2,000 V |
| 비율 정밀도 | 0.02% (Typ.) | 0.02% (Typ.) | 0.02% (Typ.) | 미표기 |
| 시험 방식 | 전압법 / 직류법 | 가변 주파수 | DC 테크닉 | 2차측 전압 주입 |
| 모바일 제어 | 지원 (Android) | 미지원 | 미지원 | 미지원 |
핵심 차별 포인트 요약
4 kg 초경량 설계로 현장 이동·설치 부담 최소화
전압법 + 직류법 동시 지원으로 CT 비율·여자 특성 시험 통합
45,000 V 니포인트 지원으로 고사양 CT 시험 대응
모바일(Android) 원격 제어 지원으로 현장 운용 효율 향상
CT/PT 자동 시험을 위한 핵심 기술 구조
현장 시험 신뢰성과 효율을 동시에 확보하는 PCT200의 핵심 측정·자동화 기술
Voltage Method (비율 시험)
1차 전류 없이 2차 전압 인가 방식
대전류 없이 정확한 CT 특성 분석
장비 중량·위험 요소 대폭 감소
DC Method (여자 특성)
DC 포화 특성 기반 여자 곡선 분석
노이즈 환경에서도 안정·고재현 측정
변전소 현장에 최적화된 방식
ATB02 자동 시험 박스
ATB02 연동으로 멀티탭 CT 시험 완전 자동화
버튼 한 번으로 복잡한 시험 일괄 수행
현장 시험 시간 최소화
PCT200 시리즈 모델별 핵심 비교
| 구분 | PCT200X | PCT200X-B | PCT200AX | PCT200AX-B |
|---|---|---|---|---|
| 출력 전압 | 0~130 V AC | 동일 | 동일 | 동일 |
| 출력 전류 | 0~5 A rms | 동일 | 동일 | 동일 |
| 비율 시험 범위 | ≤ 50,000:1 | 동일 | 동일 | 동일 |
| 비율 시험 정확도 | ±0.05% Typ | ±0.05% Typ | ±0.02% Typ | ±0.02% Typ |
| 위상 정확도 | 1 min Typ / 3 min Gur | 1 min Typ / 3 min Gur | 1 min Typ / 2 min Gur | 1 min Typ / 2 min Gur |
| 무릎점(Knee Point) | 최대 45 kV | 동일 | 동일 | 동일 |
| 배터리 내장 | 없음 | 있음 (207 Wh) | 없음 | 있음 (207 Wh) |
| 전원 | AC 100–240 V | AC + 배터리 | AC 100–240 V | AC + 배터리 |
| 무게 | 약 4 kg | 동일 | 동일 | 동일 |
| 권장 사용 환경 | 실험실 / 변전소 | 현장 중심 | 고정밀 시험 | 고정밀 + 현장 |
- X ↔ AX 차이: 정확도
- -B 여부: 배터리 유무
- 나머지는 전 모델 동일
CT 자동 시험 옵션:
ATB02 PCT Auto-Test Box
ATB02는 PCT200 CT/PT 시험기의 CT 자동 시험 확장 옵션으로,
다중 탭·멀티코어 CT 시험 시 반복되는 결선 작업을 제거합니다.
PCT200 단독으로도 CT/PT 시험 자동화가 가능하지만,
ATB02를 함께 사용하면 다중 탭·멀티코어 CT 시험까지
완전 자동화가 가능합니다.
[ATB02] 다중탭·멀티코어 CT 시험을 ‘완전 자동’으로 만드는 확장 옵션
ATB02의 핵심 강점
다중 탭·멀티코어
CT 시험이 있는 현장이라면,
PCT200 + ATB02 조합이
표준 구성입니다.
멀티탭 CT 자동 제어
PCT200 연동 멀티탭 CT 시험 완전 자동화
최대 6 taps 지원
탭 전환 자동 수행 ·
반복 시험 효율 극대화
결선 변경 불필요
시험 중 재결선 없이
연속 측정 가능
자동 배선 체크
오결선 자동 감지로
시험 오류 방지
경량 2 kg 설계
현장 이동 최적화 ·
휴대용 자동화 박스
블루투스·케이블 연동
무선·유선 연결 지원
으로 설치 유연성 확보
자주 묻는 질문
(CT/PT 자동 시험기 운용 FAQ)
PCT200 및 ATB02 운용 시
현장에서 가장 많이 문의되는 핵심 질문을 정리했습니다.
A. PCT200은 한 번 결선으로 CT 시험 항목을 수행하는 컨셉으로 설계되어, 여러 시험을 “한 번에 자동”으로 진행합니다.

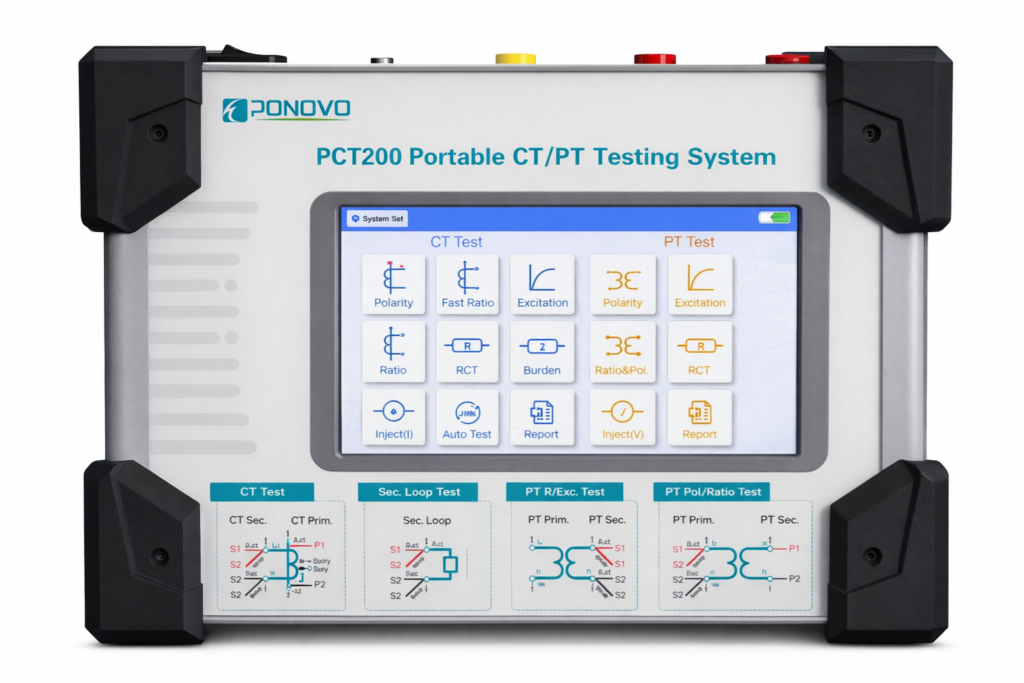

A. 7인치 터치스크린 내장으로 로컬에서 Run 후 자동 시험/리포트 생성이 가능합니다.
A. PCT200X/PCT200AX는 각각 배터리형(PCT200X-B / PCT200AX-B) 옵션이 있습니다.
자동 시험·반복 시험 시 효율 향상을 위해 선택되는 옵션입니다.
현장 자동화가 필요한 CT/PT 시험이라면, PCT200이 기준입니다.
