RTDS 전력 증폭기 개요 · 적용 분야
SNTP는 PONOVO RTDS 기반 PHILS 전력 증폭기 도입과 시험 구성 상담을 지원합니다.
실시간 시뮬레이션 기반 HIL 시험 환경에 맞는 전압·전류 증폭기 구성을 안내합니다.
PHILS란 무엇인가
PHILS(Power Hardware-in-the-Loop Simulation)는
RTDS 실시간 시뮬레이터와 실제 전력 장비(DUT)를 연결하여
가상 계통과 실제 장비를 동시에 검증하는 시험 방식입니다.

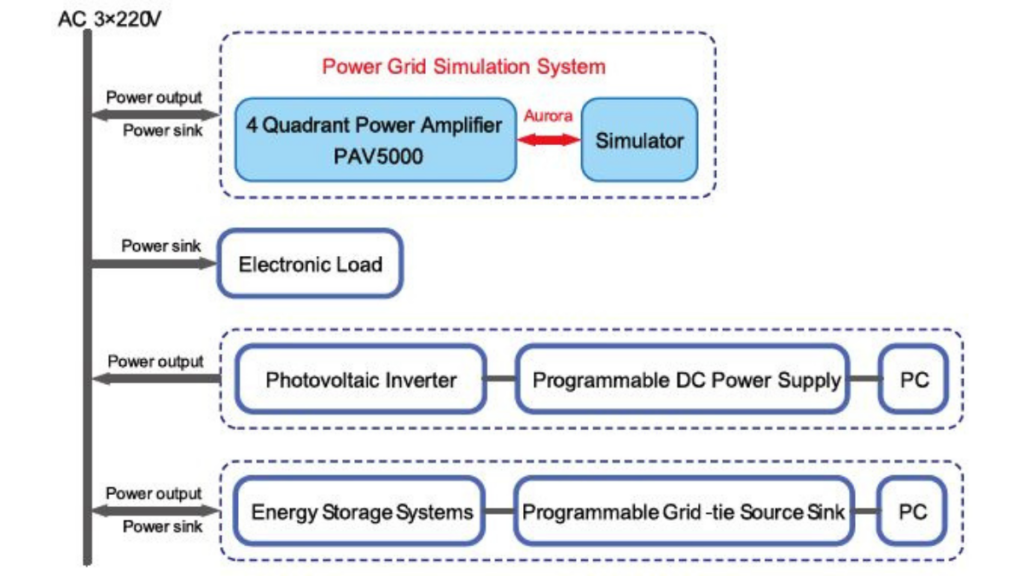

Fig. 1. RTDS 시뮬레이션과 실제 전력 장비(DUT)를 연결하는 PHILS 시험 구성
RTDS는 계산 결과를 출력하지만,
실제 장비를 구동하기 위한 전력 레벨은 제공하지 못합니다.
- 이 역할을 수행하는 핵심 장비가 전력 증폭기입니다.
RTDS 기반 시험에서 전력 증폭기가 필요한 이유
RTDS 기반 PHILS 환경에서는 다음이 필수입니다.
- 시뮬레이션 결과를 실제 전압·전류로 증폭
- DUT에서 발생하는 전력의 안정적 처리
- 실시간 응답과 파형 정확도 유지
Fig. 2. 4사분면(4Q) 전력 흐름 개념 (Source/Sink)
전력 증폭기는 RTDS와 실제 장비를 연결하는 유일한 물리적 인터페이스입니다.
4사분면(4Q)과 2사분면(2Q)의 차이
시험 목적에 따라 필요한 증폭기 유형은 명확히 구분됩니다.
Fig. 3. 4사분면(4Q) 전력 흐름 개념 (Source/Sink)
4사분면(4Q)
2사분면(2Q)
실제 전력이 오가는 시험
(인버터, ESS, 마이크로그리드, 철도 전력 등)
신호 중심 시험
(보호계전기, 제어기, 교육·연구용 HIL)
- 전력이 실제로 흐르면 4Q
- 신호 검증 중심이면 2Q가 적합합니다.
PHILS 정확도를 결정하는 핵심 기술
PHILS의 성패는 RTDS 시뮬레이터와 전력 증폭기 사이의 통신 지연을 얼마나 효과적으로 줄이느냐에 달려 있습니다.
이를 위해 **Aurora 직접 디지털 연동(RTDS NovaCor)**과 초저지연 응답 구조가 핵심적인 역할을 합니다.
Aurora 직접 디지털 연동 (RTDS NovaCor)
DAC/ADC 변환 없이 2 Gbps 광케이블로 직접 데이터 전송, 루프 지연 최소화.
초저지연 응답
RTDS NovaCor–증폭기 직접 연동으로 응답 지연 10 µs 미만 구현.
PONOVO PAV 시리즈는 스위칭 방식의 고질적인 노이즈 문제를 개선한 고성능 리니어 증폭 기술을 적용하여, 정밀한 PHILS 시험 환경을 구현합니다.
리니어 증폭 기술
스위칭 노이즈 없는 THD 0.05% 미만의 고정밀 파형 재현.
고속 과도 응답
50 V/µs 슬루레이트로 계통 사고 시 급격한 전압 변화 정확히 재현.
RTDS 기반 PHILS 시스템 기본 구성
일반적인 구성은 다음과 같습니다.
RTDS Simulator
PAV Power Amplifier
DUT (Device Under Test)
Measurement & Feedback
전력 증폭기의 성능은 시험 정확도와 시스템 안정성을 직접적으로 결정합니다.
PONOVO RTDS 전력 증폭기의 특징
PONOVO 전력 증폭기는 RTDS 연동을 고려해 설계되었습니다.
RTDS 연동을 고려한 핵심 설계 포인트
- 실시간 응답에 최적화된 제어 구조
- RTDS 아날로그 및 디지털(Aurora) 연동 지원
- PHILS / HILS 환경 모두 대응 가능한 라인업
SNTP는 국내 환경에 맞는 구성 설계·기술 지원까지 함께 제공합니다.
전력 증폭기 모델 선택 가이드
RTDS 환경, DUT 종류, 시험 목적에 따라 전력 증폭기 구성은 완전히 달라집니다.
전력 증폭기 모델 선택을 위한 다음 단계를 확인하세요
견적 및 기술문의
SNTP는 PONOVO 한국 공식 대리점으로 도입 상담부터 납기·설치·기술지원까지 지원합니다.
