디지털 변전소 시험을 위한
IEC 61850 통합 솔루션
PONOVO의 검증된 IEC 61850 시험 기술과 SNTP의 현장 전문 지원을 결합한 통합 솔루션입니다.
복잡한 디지털 변전소 시험을 보다 효율적이고 체계적으로 수행할 수 있습니다.
디지털 변전소 시험(IEC 61850) 핵심 라인업
초경량 휴대성부터 연구소급 정밀도까지, 디지털 변전소에 최적화된 맞춤형 시험 솔루션을 확인하세요.
IEC 61850 디지털 변전소 환경에서 보호계전기 시험, MU 검증, 네트워크 분석을 통합 지원합니다.
디지털 변전소 시험기 통합 비교표
| 모델명 | 주요 용도 | 핵심 강점 | 휴대성(무게) |
|---|---|---|---|
| L336EXi | 범용 하이브리드 시험 | 아날로그/디지털 동시 출력 및 8포트 지원 | 약 9kg (초경량) |
| PNS330i | 핸드헬드 현장 시험 | 배터리 구동, 하이브리드 출력 및 터치 조작 | 약 3kg (핸드헬드) |
| NF802 | 스마트 변전소 전용 | 8개 독립 광 포트, MU 시뮬레이션 | 현장 거치형 |
| PNA1000 | 네트워크 분석 및 기록 | 24시간 온라인 모니터링, 50ns 타임스탬프 | 서버 랙/이동형 |
| PNS630 | 네트워크 진단 툴 | 초경량, 네트워크 압력 테스트 기능 | 1.35kg (포켓형) |
| POM2-3333 | 고정밀 MU/IED 시험 | 초고정밀도 및 12채널 저수준 출력 | 플래그십 모델 |

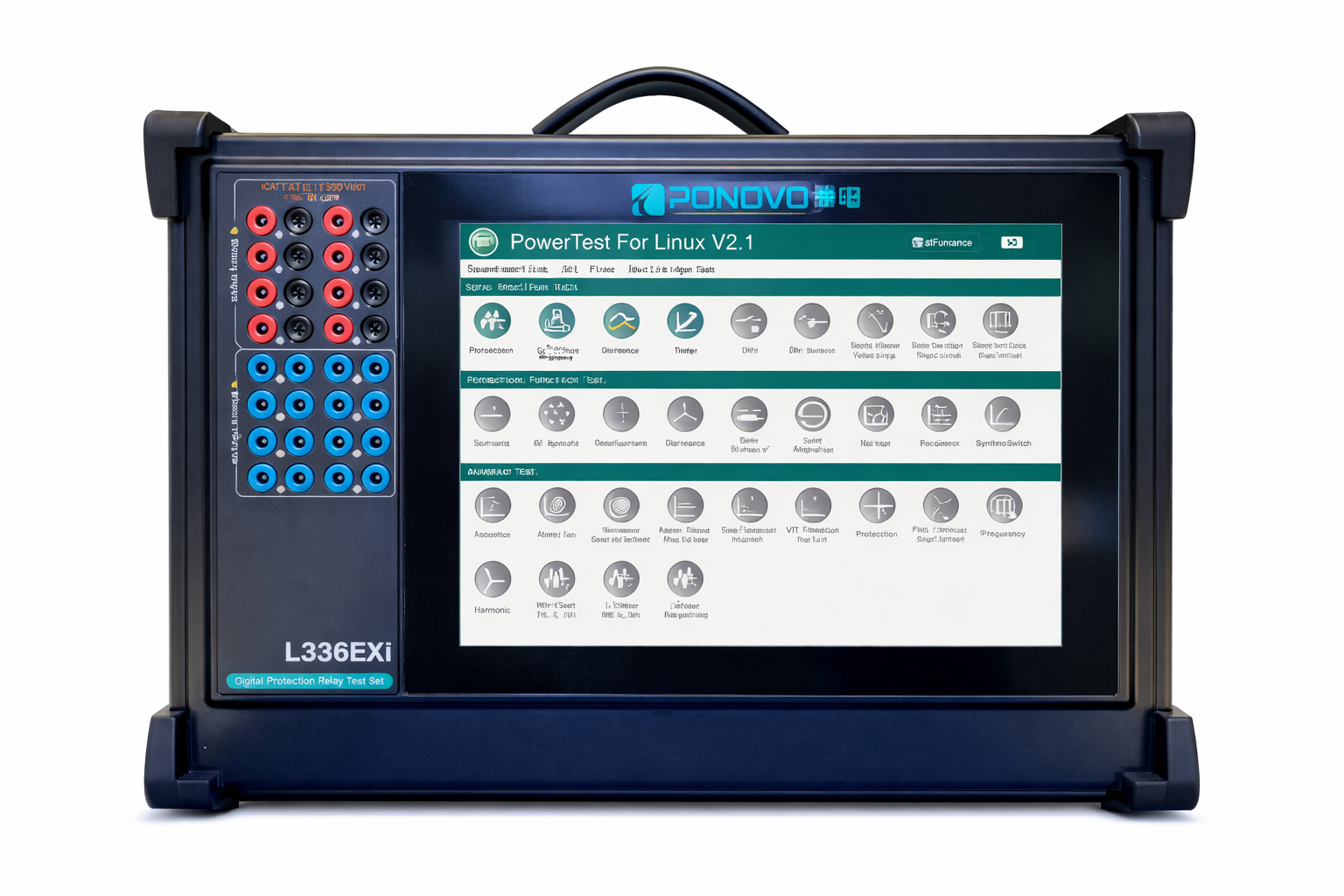

L336EXi 시리즈: 초경량
하이브리드 보호계전기 시험기
L336EXi 시리즈는 차세대 전력망의 핵심인 디지털 변전소 시험을
위해 설계된 초경량 유니버설 시험기입니다.
기존 장비 무게의 1/3인 9kg 본체에 강력한 아날로그 출력과
광 디지털 인터페이스를 모두 담았습니다.
[L336EXi] 9kg 초경량, 아날로그·디지털 시험 통합
L336EXi의
4가지 핵심 강점
현장 시운전부터 디지털 변전소 시험까지
한 대로 대응합니다.
독보적인 휴대성
9kg 무게로 좁은 현장도
이동·작업 간편
하이브리드 시험
구형(유도형)부터 최신
(IEC 61850)까지 한 대로 해결
완벽 디지털 지원
8개 광 포트로 SV·GOOSE·FT3
메시지 완벽 대응
배터리 구동 지원
내장 배터리로 외부 전원 없는
곳에서도 즉시 가동
L336EXi 상세 기술 사양
| 항목 | 사양 |
|---|---|
| 아날로그 출력 | 전류 6x20A, 전압 6x130V (L336EXi 기준) |
| 광 포트 인터페이스 | 8 Pairs LC (100/1000MB 가변형) |
| 출력 정확도 | < 0.08% (Guaranteed), < 0.03% (Typical) |
| 시각 동기화 | GPS (내장), IEEE 1588 (PTP), IRIG-B 지원 |
| 운영 체제 | 10.4인치 터치스크린 탑재 (PowerTest For Linux v2.1) |
모델별 라인업 및 선택 가이드
| 모델명 | 주요 특징 | 전류 출력 | 전압 출력 | 전원 방식 |
|---|---|---|---|---|
| L336EXi | 표준형 하이브리드 | 6x20A | 6x130V | 외부 AC 전원 |
| L336EXi-H | 고전압 출력 특화 | 6x20A | 4x300V | 외부 AC 전원 |
| L336EXi-E | 4상 전류 | 4x20A | 4x300V | 외부 AC 전원 |
| L336EXi-B | 현장 기동형 | 6x20A | 4x130V | 배터리 & AC |

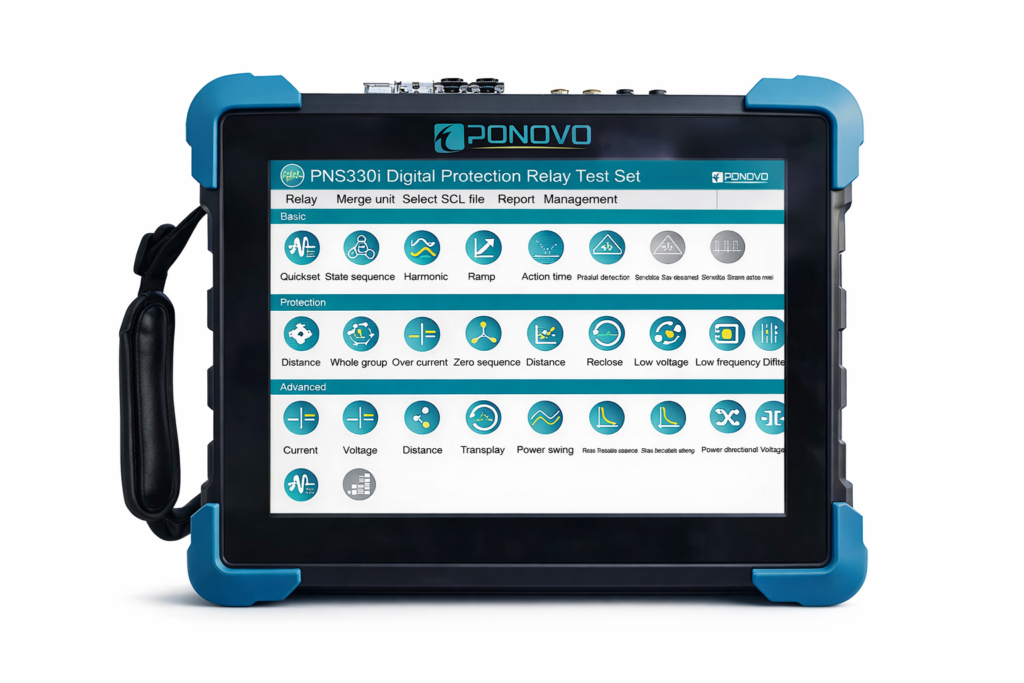

PNS330i 시리즈: 핸드헬드 타입
하이브리드 보호계전기 시험기
PNS330i는 현장 유지보수 엔지니어를 위해 설계된 핸드헬드형
하이브리드 보호계전기 시험기입니다.
약 3kg의 컴팩트한 크기에도 아날로그 출력과 IEC 61850 디지털
시험을 동시에 지원합니다.

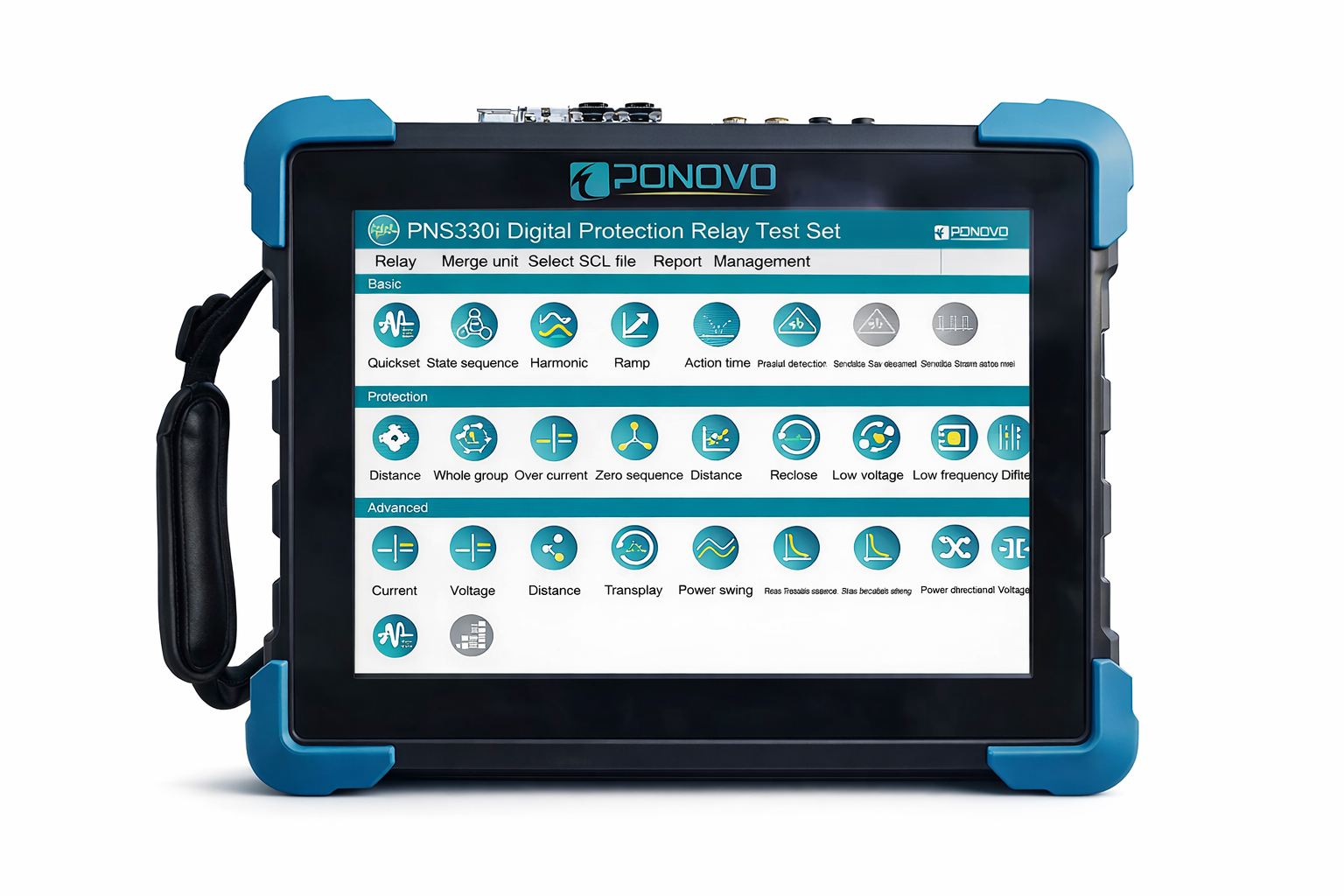

[PNS330i] IEC 61850 현장 점검용 핸드헬드 시험기
PNS330i의
4가지 핵심 강점
현장 점검에 필요한 핵심 기능을
한 대로 빠르게 수행합니다.
극한의 휴대성
무게 약 3kg 및 배터리 구동으로
전원 없는 현장 즉시 대응
하이브리드 동시 출력
아날로그 전압·전류와 IEC 61850
디지털 메시지 동시 제어
10.4인치 터치스크린
직관적 GUI 탑재로 노트북 없이
복잡한 보호계전기 시험 수행
그래픽 기반 SCD 분석
가상 터미널 연결 상태를 화면에서
시각적으로 확인하며 엔지니어링
PNS330i 상세 기술 사양
| 항목 | 사양 |
|---|---|
| 아날로그 출력 | 전류 6x10A, 전압 6x120V (PNS330i-6 기준) |
| 광 포트 인터페이스 | 4 Pairs LC (IEC 61850-9-2, GOOSE 지원) |
| 배터리 사양 | 7.4V / 19.2Ah 리튬 배터리 (탈착 및 교체 가능) |
| 동기화 정밀도 | < 10μs (전압/전류 동기 오차) |
모델별 라인업 및 선택 가이드
| 모델명 | 전류 출력 | 전압 출력 | 광 포트 사양 | 특이 사항 |
|---|---|---|---|---|
| PNS330i-3 | 3x10A | 4x120V | 4 Pairs LC | 단상 및 기본 3상 최적화 |
| PNS330i-6 | 6x10A | 6x120V | 4 Pairs LC | 6상 차동 보호 시험용 |
| PNS330i-6A | 6x10A | 6x120V | 없음 | 아날로그 정밀 집중형 |
NF802: 스마트 변전소 전용
광 디지털 보호계전기 시험 키트
NF802는 스마트 변전소 환경에 최적화된 IEC 61850 전용 디지털
보호계전기 시험기입니다.
8개의 독립 광 포트 기반으로 SV/GOOSE를 다중 구성하고
Closed-loop 시험까지 지원합니다.
[NF802] 8포트 광 기반 IEC 61850 디지털 시험기
NF802의
4가지 핵심 강점
다중 포트 구성·동기 정밀도·SCD 자동 분석을
한 대로 지원합니다.
8포트 다중 시험
8쌍의 광 포트로 SV/GOOSE
자유 설정 및 다중 IED 시험 지원
80ns 초정밀 동기
IEEE 1588(PTP) 기반
극도로 정밀한 메시지 전송
가혹 환경 시뮬레이션
지터, 패킷 손실 등
비정상 통신 재현으로 견고성 검증
SCD 자동 분석
설계 파일(SCD/ICD) 자동 분석으로
복잡한 설정 간소화
PNS330i 상세 기술 사양
| 항목 | 사양 | 비고 |
|---|---|---|
| 인터페이스 | 8 Pairs LC (100Base-FX) | 독립적 포트 구성 가능 |
| SV 전송 | 최대 6개 그룹 동시 전송 | IEC 61850-9-1/2 지원 |
| GOOSE 전송 | 최대 15개 그룹 동시 발행 | 13개 그룹 구독 가능 |
| 동기화 정밀도 | < 80ns (IEEE 1588) | GPS, IRIG-B 기본 지원 |

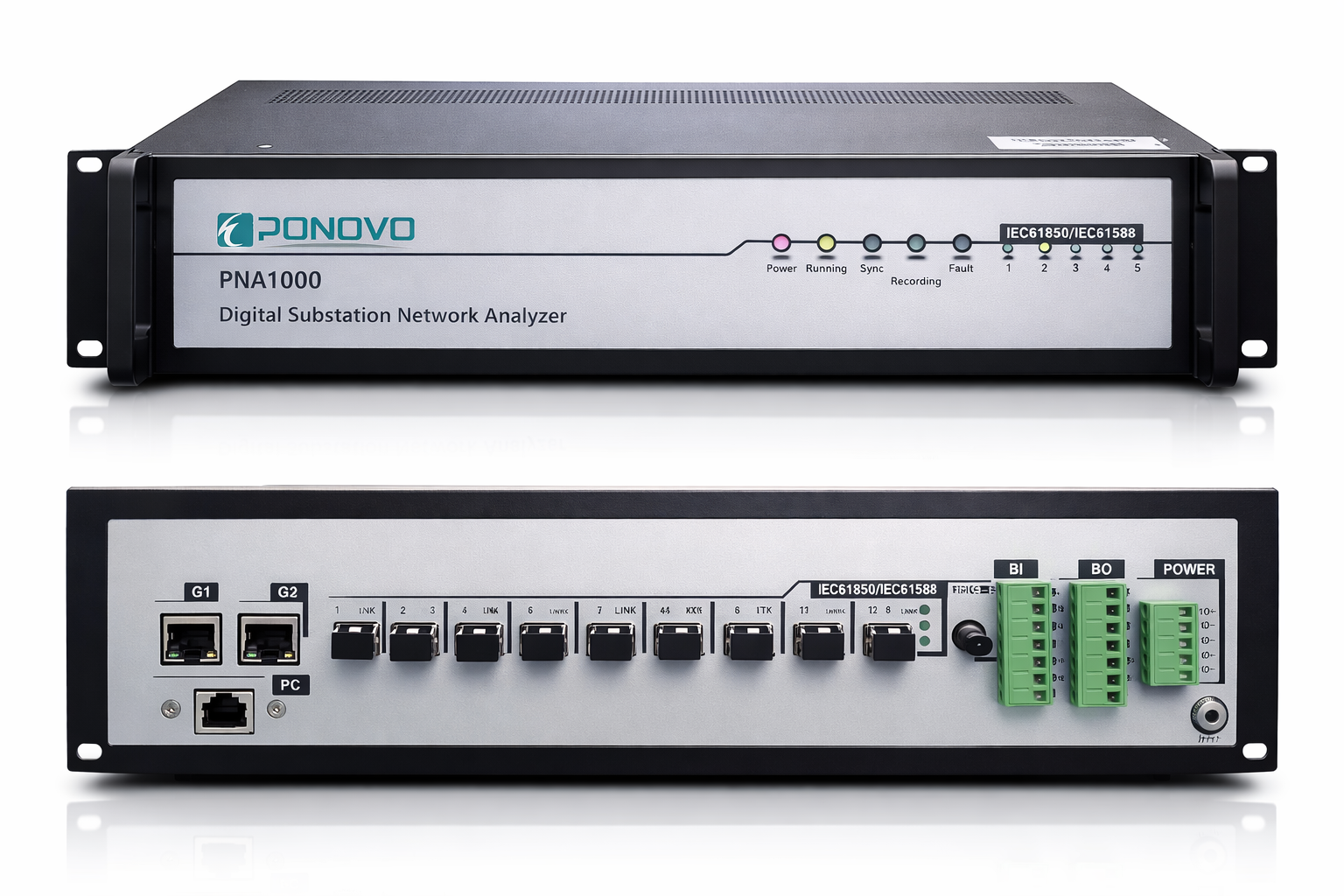

PNA1000: 디지털 변전소
네트워크 온라인 분석 및
사고 기록 장치
PNA1000은 디지털 변전소의 SV/GOOSE/MMS 통신 트래픽을
실시간 분석·기록하는 온라인 모니터링 장치입니다.
FPGA 기반 하드웨어 타임스탬프로 패킷 손실 없이 사고 원인
분석 환경을 제공합니다.
[PNA1000] 디지털 변전소 네트워크 실시간 분석·기록 시스템
PNA1000의
4가지 핵심 강점
무손실 기록 기반으로 사고 분석·장기 보관
·통합 감시를 한 대로 지원합니다.
무손실 기록
1100Mb/s 고속 환경에서도
데이터 100% 저장
50ns 분석
FPGA 하드웨어 기반
나노초 단위 SV 지터 정밀 측정
고효율 보관
4:1 압축 기술로
방대한 사고 이력 장기 보존
통합 감시
SV·GOOSE부터 스테이션 버스
(MMS)까지 전 구간 감시
적용 분야
사고 후 정밀 분석
사고 시점 전후의 PCAP 데이터를 통한
고장 원인 추적.
네트워크 건전성 진단
실시간 트래픽 부하
및 통신 품질 모니터링.
사이버 보안
비인가 접근 및 이상 트래픽
실시간 감지 및 알람 알림.

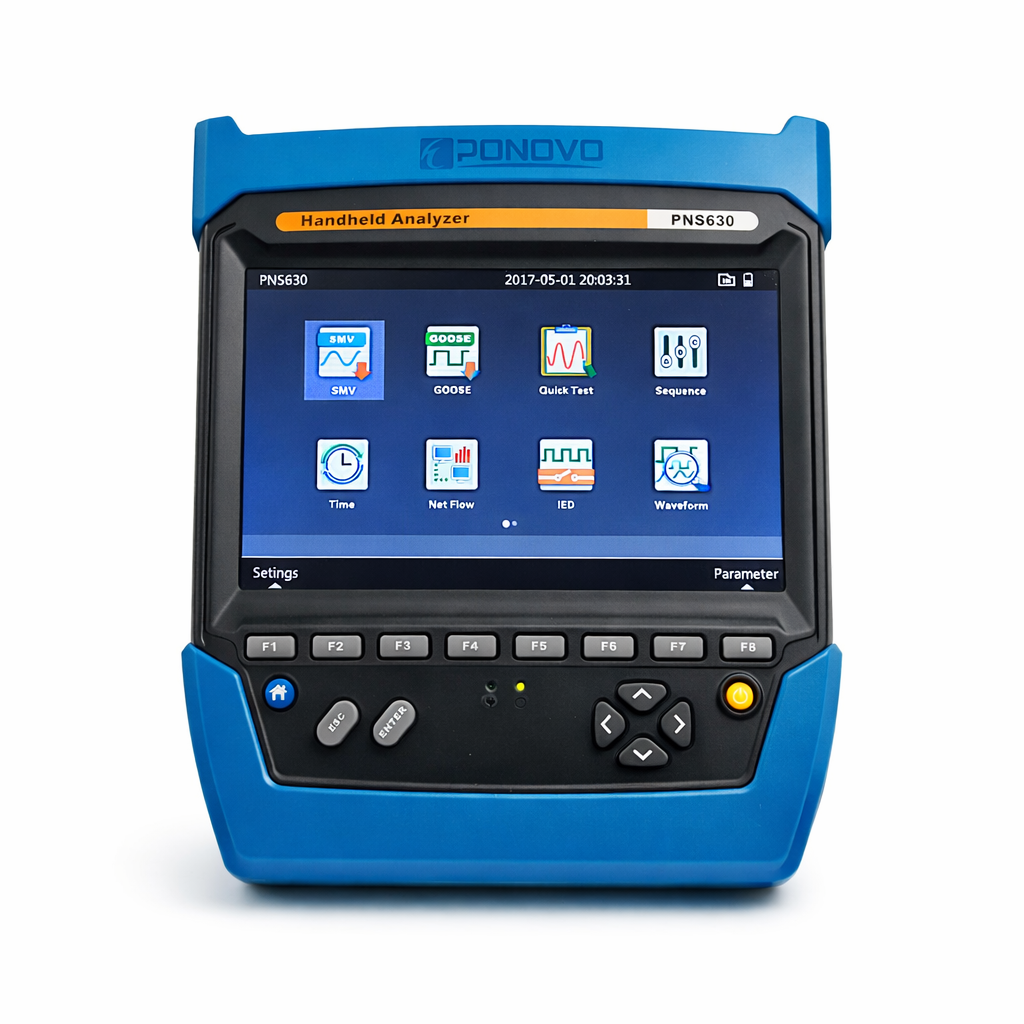

PNS630: 휴대용 IEC 61850
네트워크 분석 및 유지보수 도구
PNS630은 IEC 61850 네트워크 분석과 현장 점검을 위한
휴대용 유지보수 도구입니다.
통신 트래픽 진단부터 광 케이블 상태 측정까지
현장에서 한 번에 수행할 수 있습니다.
[PNS630] IEC 61850(SV/GOOSE) 분석·점검 휴대용 장비
PNS630의
4가지 핵심 강점
부하 테스트·SV/GOOSE 분석
·광 파워 측정을 한 대로 지원합니다.
네트워크 압력
부하 트래픽 생성으로
스위치/IED 통신 한계 검증
올인원 측정
SMV/GOOSE 분석, 광 파워,
IED 지연 테스트 통합
스마트 조작
7인치 터치스크린과
스마트폰 방식 직관적 UI
6시간 운전
내장 배터리로 현장 장시간
진단 지원
PNS330i 상세 기술 사양
| 항목 | 상세 사양 |
|---|---|
| 인터페이스 | 4x광 이더넷(LC, 1310nm), 4x광 시리얼(ST, 850nm) |
| 무게 및 크기 | 1.35kg / 190x210x64mm |
| 디스플레이 | 7인치 정전식 터치스크린 |
| 분석 정확도 | 측정 정확도 < 0.05%, 위상 정확도 < 0.01° |
| 광 파워 측정 | 측정 범위 -31dBm ~ +14dBm (1310nm, 850nm 대응) |

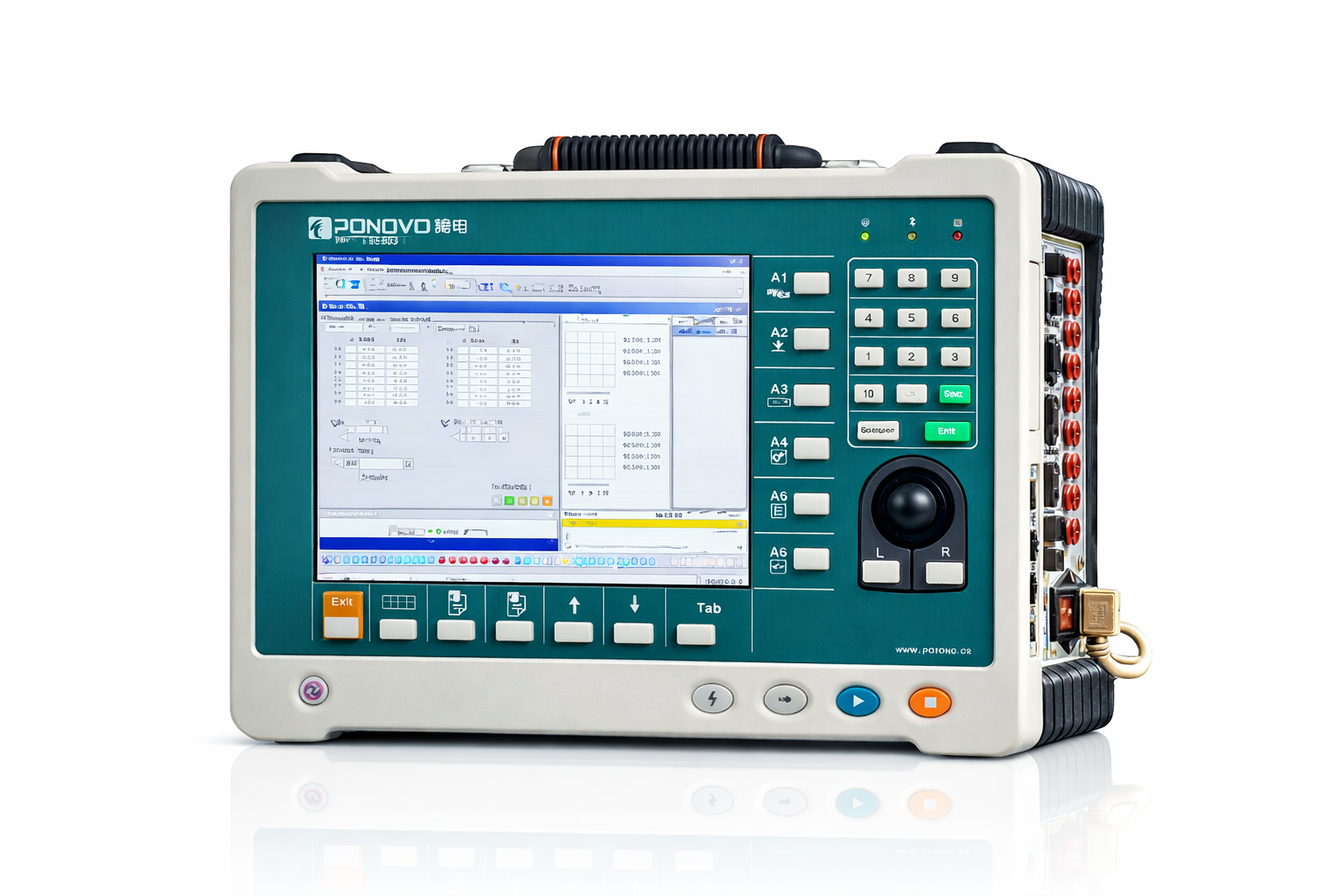

POM2-3333: 고정밀 디지털
보호계전기 및 머징 유닛(MU) 통합 시험기
POM2-3333은 고정밀 디지털 보호계전기 시험과 머징 유닛(MU) 시험을 통합 지원하는 고성능 시험기입니다.
초고정밀 아날로그 출력과 IEC 61850 기반 시뮬레이션으로 연구·검증 환경에 최적화되어 있습니다.
[POM2-3333] MU 통합 고정밀 IEC 61850 시험기
POM2-3333의
4가지 핵심 강점
초고정밀 출력과 MU 전용 시험 기능으로
센서 기반 IED 검증과 사고 시나리오 재현까지 지원합니다.
초고정밀 아날로그
0.05%의 전압/전류 출력 정확도로
정밀 계측기 수준 신뢰성 제공
MU 전용 시험
MU의 샘플링 정확도, 시간 분산,
데이터 처리 지연 정밀 측정
12채널 저수준 출력
센서 기반 최신 IED 시험을 위한
12개 저수준 아날로그 지원
강력한 시뮬레이션
비정상 SV 생성 및 사고 시나리오
재현을 통한 보호 로직 검증
PNS330i 상세 기술 사양
| 항목 | 상세 사양 |
|---|---|
| 출력 정확도 | 아날로그 전압 및 전류 출력 오차 ±0.05% |
| 출력 채널 | 전류 6x12.5A (병렬 1x60A시 ), 전압 6x120V |
| 저전력( Low-Level) 출력 | 12개 독립 채널 (AC 0-7Vrms, 정확도 <0.05%) |
| 광 포트 구성 | 6쌍 LC (IEC 61850-9-1/2), 5개 ST (IEC 60044-7/8) |
| 시각 동기화 | GPS, IRIG-B (송신/수신), PPS 동기 펄스 지원 |
PONOVO 전력 계통 시험 장비 전체 모델을 한 번에 확인하세요
견적 및 기술문의
SNTP는 PONOVO 한국 공식 대리점으로 도입 상담부터 납기·설치·기술지원까지 지원합니다.
