PONOVO PDC15k
대전류 시험기 (DC 15,000A)
최대 15,000A(15kA) DC 전류 출력을 지원하는 고정밀 대전류 시험기
현장형 DC 차단기 시험에 최적화
현장 시험에서는 단순히 전류를 인가하는 것보다,
정확도 · 반복성 · 안전성 · 운용 편의성까지 함께 고려한 구성이 중요합니다.
- 차단기 트립 전류·시간 검증 및 루프/접촉 저항(DC 저항) 평가
- 최대 15,000A DC 출력: 실차단기 시험 대응
- 모듈형·이동식 설계: 현장 설치·운반 최적화
- 자동 시험·보고서 생성: 결과 정리 시간 절감
- 단상 220V 입력: 현장 운용성 확보
PDC15k는 현장형 DC 대전류 정밀 시험에 필요한 조건을 한 번에 만족하도록 설계되었습니다.
핵심 장점 요약
PDC15k는 고전류 DC 현장 시험을
위한 대전류 시험기 입니다.
출력·운용·리포트까지 한 번에 구성해 시험 시간을 줄입니다.
최대 15,000A DC 출력
실차단기 트립 시험 대응
슈퍼커패시터 에너지 저장
단상 220V에서도 대전류 시험
모듈형 구성 + 이동식 카트
설치·운반 부담 최소화
자동 시험 + 리포트 생성
기록과 정리를 한 번에 자동화

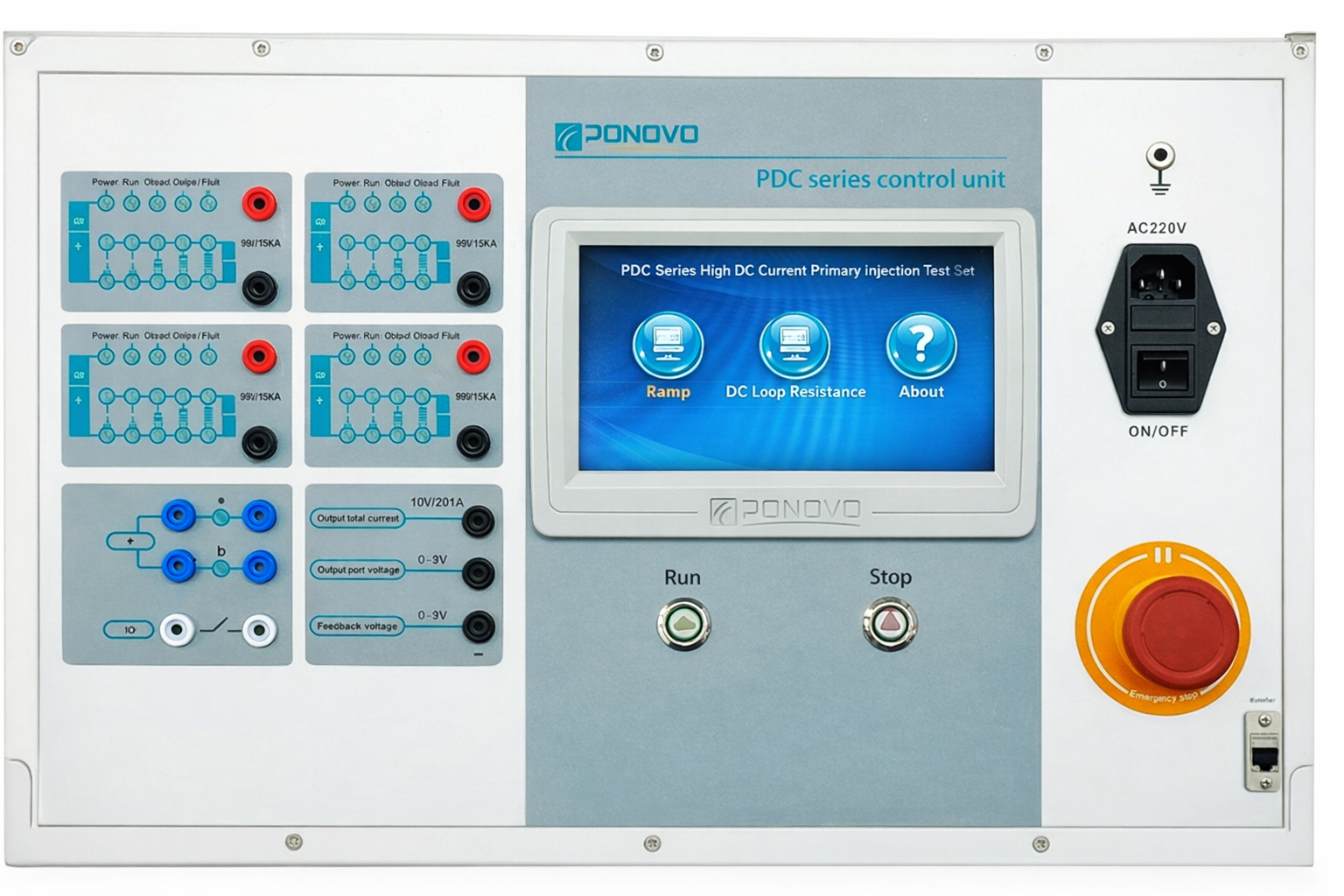

터치 UI + 안전 설계
현장 실수 최소화
출력 성능 및 시험 구성
PDC15k는 고전류 DC 출력과 함께,
리플·정확도 특성까지 안정적으로 관리합니다.
- 최대 출력 전류: 15,000A
- 출력 정확도: ±1% (3,000~15,000A)
- 전류 리플: <0.5%
- 전원 입력: 단상 AC 220V / <2kVA
출력 지속 시간은 현장 시험 시나리오에 맞춰 아래와 같이 적용됩니다.

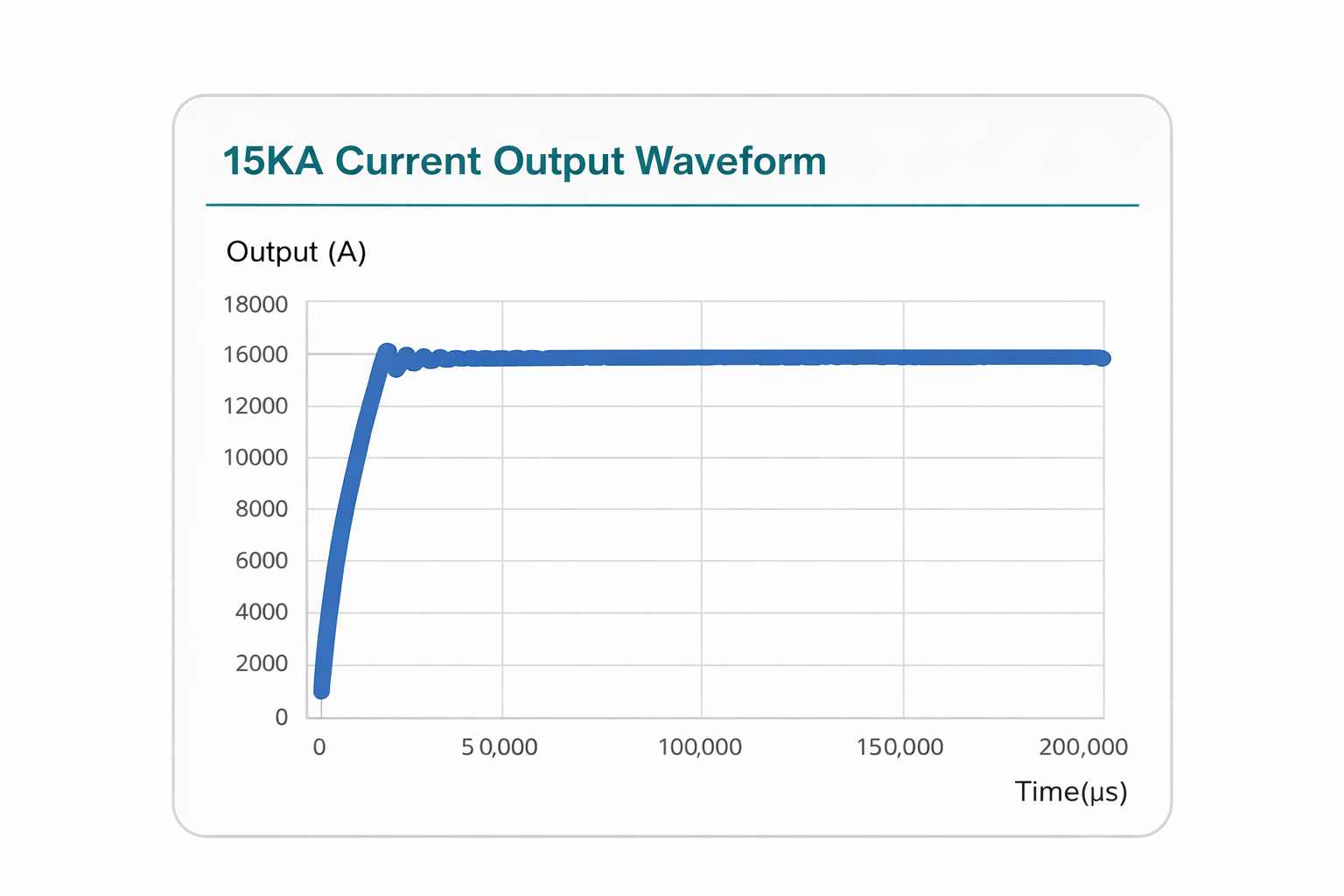

15kA 출력 예시 파형(상승 → 안정)
※ 고전류 출력: 시간 제한 적용(연속 출력 불가) / 시간축: μs
- 15kA → 약 0.95초
- 10kA → 약 3초
- 5kA → 약 10초
시험 모드
PDC15k는 연구기관 및 현장 대전류 시험에서
자주 요구되는 핵심 시험을 지원합니다.
트립 시험부터 램프(Ramp) 시험, 루프·접촉 저항(DC 저항) 측정까지
현장 시험 흐름을 한 번에 구성할 수 있습니다.
트립 전류·시간 시험
- DC 차단기 동작 임계 조건 확인
- 결과를 수치로 기록해 정리에 활용
램프(Ramp) 테스트
- 전류를 단계적으로 올려 동작 확인
- 설정 조건 기반 자동 수행
루프·접촉저항 평가
- 루프·접촉 저항(μΩ) 측정에 활용
- 접촉 상태 점검 및 이상 징후 확인

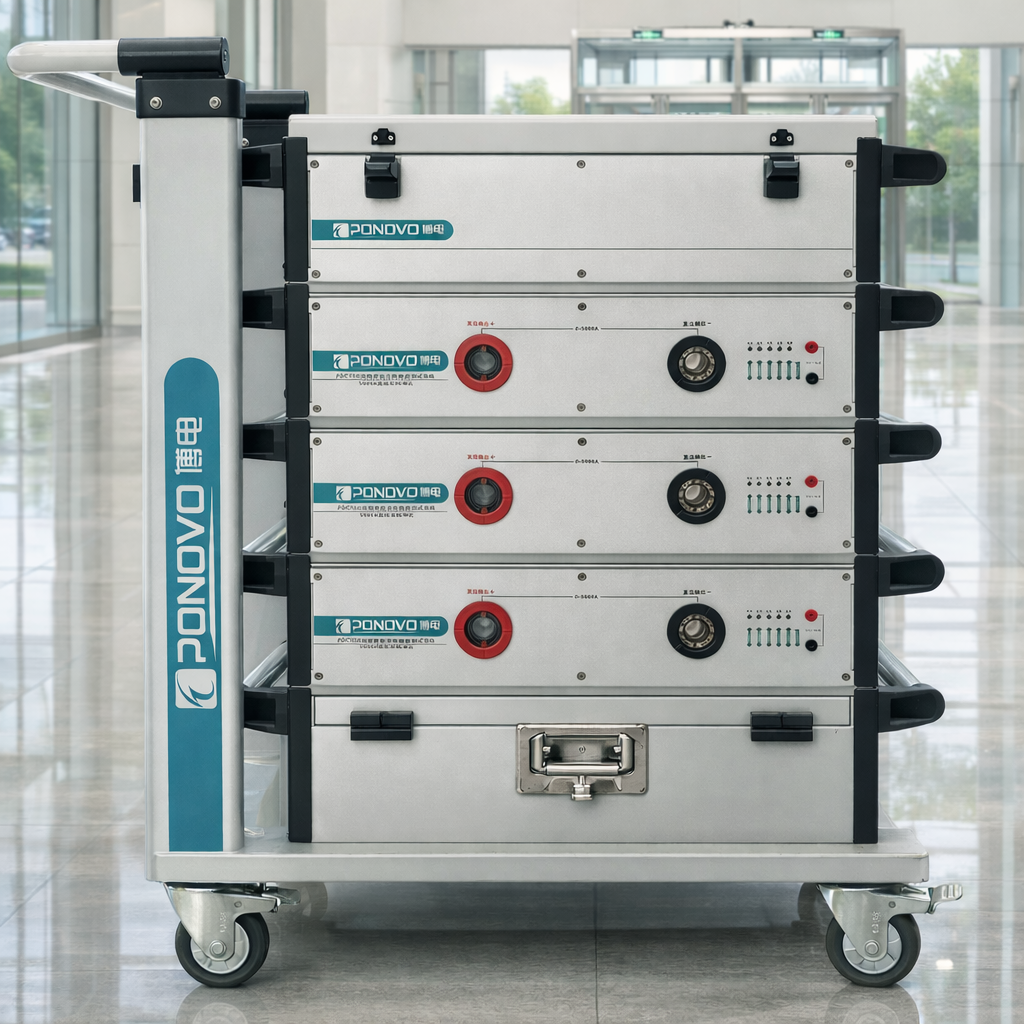

현장 운용성 (모듈형 이동 설계)
PDC15k는 현장 반입·설치를 고려한 모듈형 고전류 시험 장비입니다.
이동·설치 부담을 줄여 다양한 현장 환경에서도 안정적인 운용이 가능합니다.

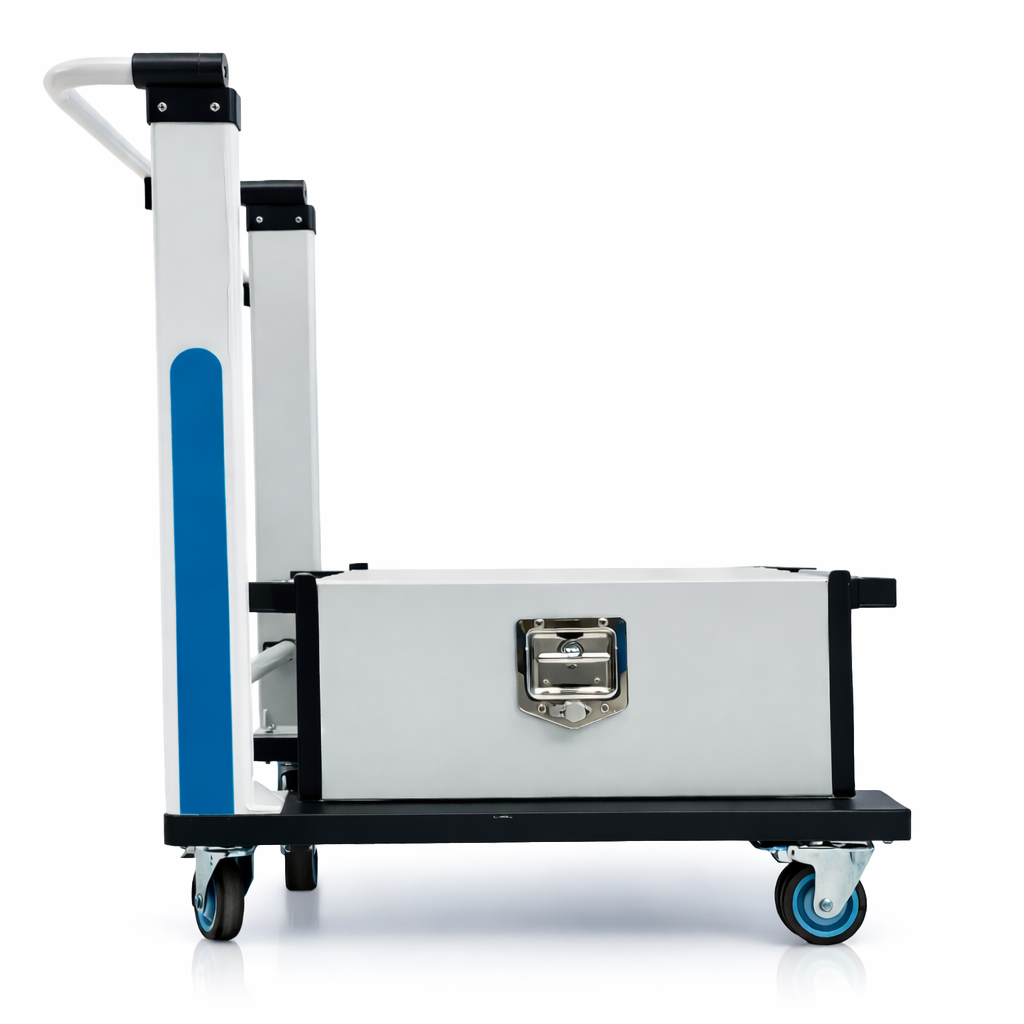

- 4륜 카트 기반 이동 구성
- 제어 유닛 + 출력 모듈 분리 가능
- 현장 이동·설치 부담 최소화
자동화 및 보고서 생성
PDC15k는 시험 조건 설정 후 자동 수행이 가능하며,
시험 완료 후 결과를 정리해 보고서로 생성하는 과정까지 고려되어 있습니다.
STEP 1. 조건 설정
시험 전류·조건 설정
STEP 2. 자동 수행·기록
자동 시험 + 트립 데이터 기록
STEP 3. 결과·보고서 생성
결과 정리 + 보고서 생성
STEP 1. 조건 설정
시험 전류·조건 설정
STEP 2. 자동 수행·기록
자동 시험 + 트립 데이터 기록
STEP 3. 결과·보고서 생성
결과 정리 + 보고서 생성
시험 결과 정리 시간을 줄이고 보고 대응까지 빠르게 연결할 수 있습니다.
PDC15k 대전류 시험기(High Current Tester) 주요 사양
| 항목 | 사양 |
|---|---|
| 전원 입력 | 단상 AC 220V, 60Hz (±10%) |
| 입력 전력 | 2 kVA |
| 출력 전류 | DC 0 ~ 15,000 A |
| 출력 전압 | DC 0 ~ 5 V |
| 출력 정확도 |
±1% (3,000~15,000 A) 0~3,000 A 구간 절대오차 ±30 A |
| 전류 리플 | 0.5 % 이하 |
| 출력 지속 시간 |
15 kA: 0.95초 10 kA: 3 초 5 kA: 10 초 |
| 트립 시간 측정 |
±1 ms (0.001 ~ 1 s) ±0.1 % rdg (1 ~ 1,000 s) |
| DC 저항 측정 | 0 ~ 50,000 μΩ (0 ~ 0.05 Ω) |
| 운용 환경 | 0 ~ +40 ℃, 5 ~ 90 %RH (비응결) |
| 보호 등급 | IP22 |
적용 분야
DC 차단기 트립 시험, 램프(Ramp) 시험,
루프·접촉저항(DC 저항) 측정에 활용됩니다.
공공기관 전력 설비 시험·검수
철도/도시철도 DC 차단기 시험
HVDC 및 DC 고전력 설비 유지보수
대기업 연구소 시험·검증/개발 환경
PONOVO 한국 공식 대리점 SNTP 기술지원
SNTP는 PONOVO 한국 공식 대리점으로, 장비 도입 검토부터 납품 이후 운용까지 전 과정을 기술 중심으로 지원합니다.
제품 선정 가이드
현장 조건 기반 구성 추천
시험 구성/프로세스 제안
시험 절차·모드 설계 지원
납기·검수 대응 자료 지원
제출 자료 구성 지원
기술 문의 대응
설정·운용 이슈 대응
PDC15k는 최대 15kA급 고출력 대전류 시험기로,
DC 차단기 성능 검증 및 루프·접촉 DC 저항(µΩ) 정밀 측정을 지원합니다.
공공기관·철도/도시철도·HVDC·DC 고전력 설비 유지보수 현장에 적합하며,
PDC15k 가격·견적, 납기 확인, 데모/도입 상담은 PONOVO 한국 공식 대리점 SNTP에서 지원합니다.
SNTP는 제품 선정 → 시험 구성 제안 → 납품 → 기술지원까지 원스톱 대응합니다.
