전력 계통 시뮬레이션 분야의 전문업체인 SNTP는 혁신적인 기술력과 뛰어난 품질을 기반으로,

RTDS(Real-Time Digital Simulation)와 함께 사용되는 증폭기 시장에서 PONOVO PAV를 국내에 선보였습니다.

이 제품은 탁월한 성능, 높은 신뢰성, 그리고 편리한 사용성을 통해 고객들에게 최적의 솔루션을 제공하며, 이미 업계에서 널리 인정받고 있습니다.

또한, 다양한 시뮬레이터와(RTDS, OPAL-RT 등) 완벽히 호환되는 PAV 시리즈는 연구소와 산업 현장에서 필수적인 장비로 자리 잡고 있습니다.

www.ponovo.net

PONOVO 전력 시스템 테스트 및 시뮬레이션 솔루션 제조사

"SNTP는 PONOVO POWER 한국 공식 대리점으로, PAV 및 PAS 시리즈를 통해 전력 계통 시뮬레이션 및 RTDS,

PHIL 시뮬레이션과 완벽히 호환되는 테스트에 최적의 솔루션을 제공합니다. "

PHIL 시뮬레이션(Power Hardware-in-the-Loop Simulation)

PHIL 시뮬레이션(Power Hardware in the Loop Simulation)은 전력 계통의 동작을 디지털 방식으로 모델링하여

시뮬레이션을 수행하는 과정으로, 이를 통해 실제 전력 시스템을 모사하고, 다양한 환경에서의 동작을 평가할 수 있습니다.

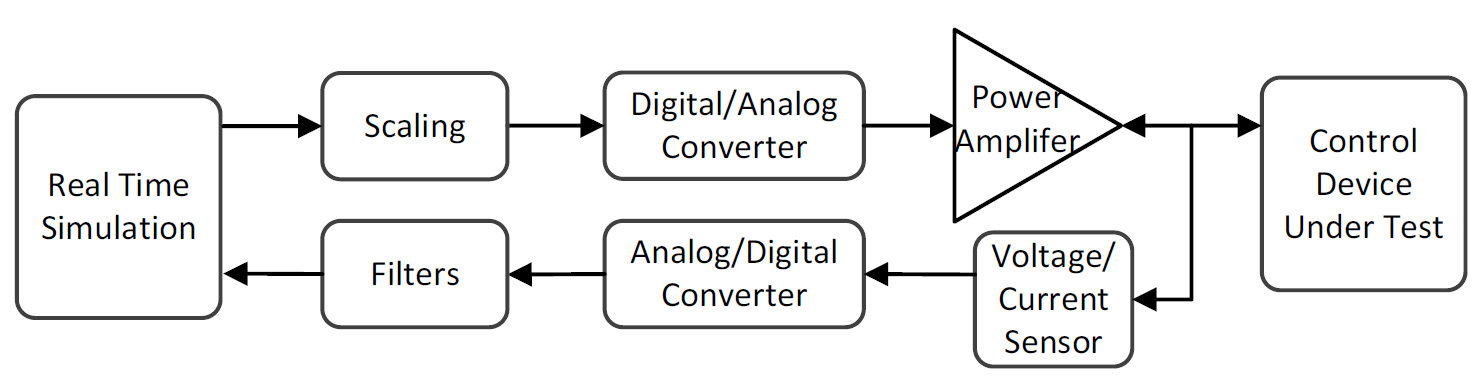

PHIL 블록 다이어그램

PHIL 구성과 DuT(Device under Test) 예시

이 과정에서 중요한 특징은 **4사분면 증폭기(4-Quadrant Amplifier)**를 통한 장비 전력 공급입니다.

4사분면 증폭기란?

4-Quadrant amplifier

4사분면 증폭기는 전압과 전류를 양방향으로 제어할 수 있어, 테스트 장비가 다양한 조건에서 작동하는 시뮬레이션을 가능하게 합니다.

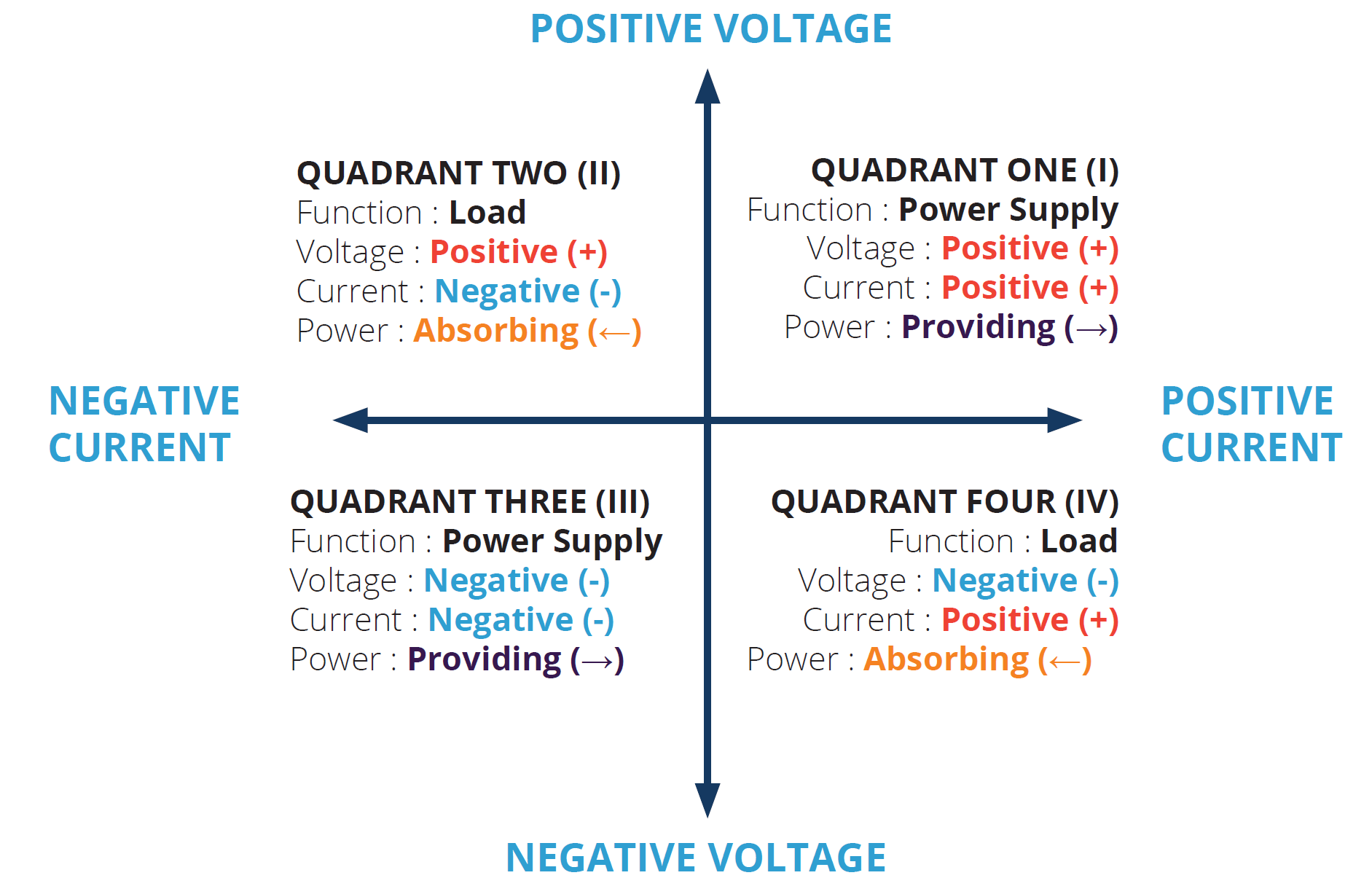

작동 전력 사분면

또한, 시뮬레이션에서 사용되는 전압과 전류는 실제 전력 계통의 1차 장비 수준에 맞춰 설정되며,

이를 통해 실제와 동일한 조건에서 테스트를 수행할 수 있습니다.

PHIL 시뮬레이션은 전력 장비의 설계 검증 및 성능 평가를 위한 강력한 도구로 활용되며, 실제 하드웨어와 시뮬레이션 환경 간의 상호작용을 정확하게 재현합니다.

전압-전류(V-I) 특성

4사분면 증폭기는 전압(V)과 전류(I)의 모든 사분면에서 안정적으로 장기간 동작할 수 있는 특징을 가지고 있습니다. 또한, 소스 모드와 싱크 모드를 지원하여 양방향 전력 흐름 테스트가 가능하며,

PHIL 기술에서 중요한 역할을 담당합니다. 이를 통해 실제 전력 시스템의 동작을 정밀하게 재현할 수 있습니다.

PHIL 시뮬레이션 활용 사례

PAV5000 소스&싱크 모드

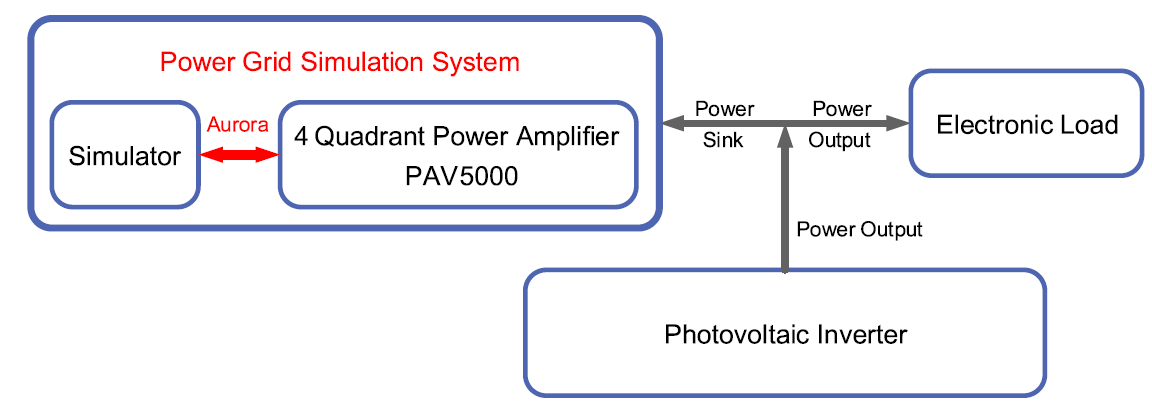

PHIL 블록 다이어그램 - PAV는 소스모드로 전체 시스템에 전력 공급

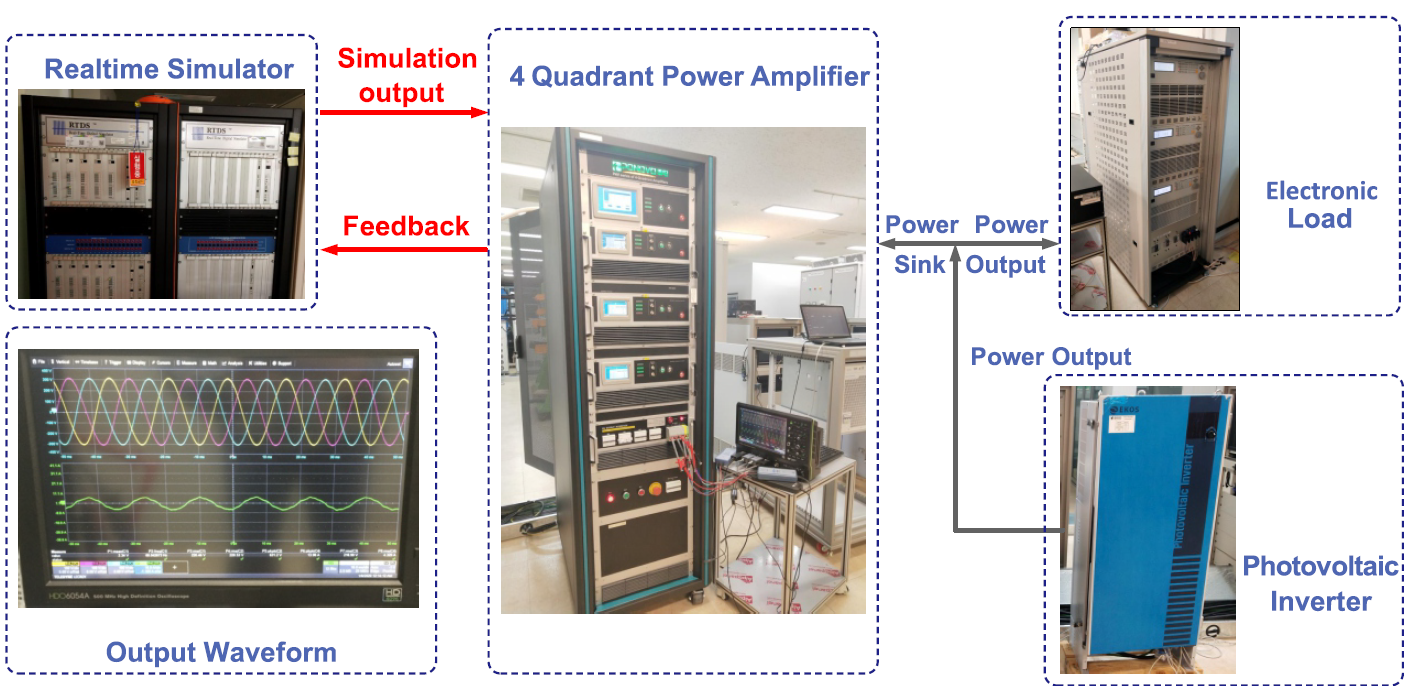

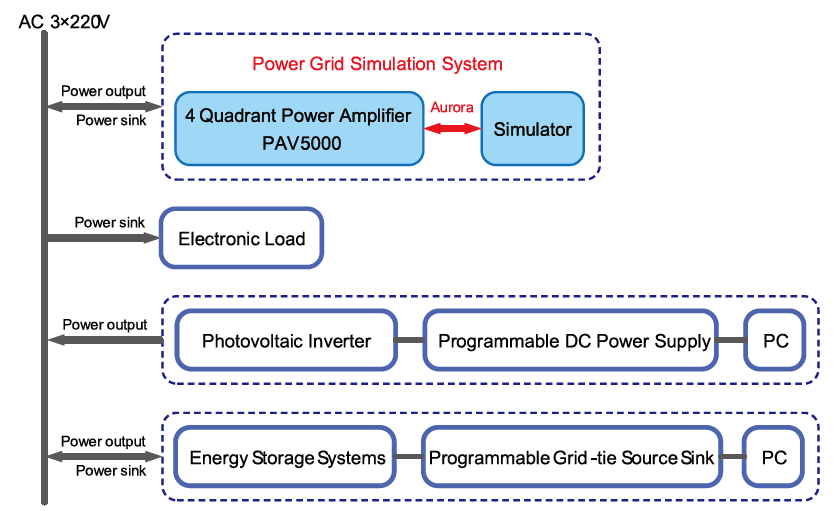

PHILS 실제 시스템 구성도

PHIL 블록 다이어그램 - PAV는 싱크 모 드로 전체 시스템의 잔여 전력을 흡수

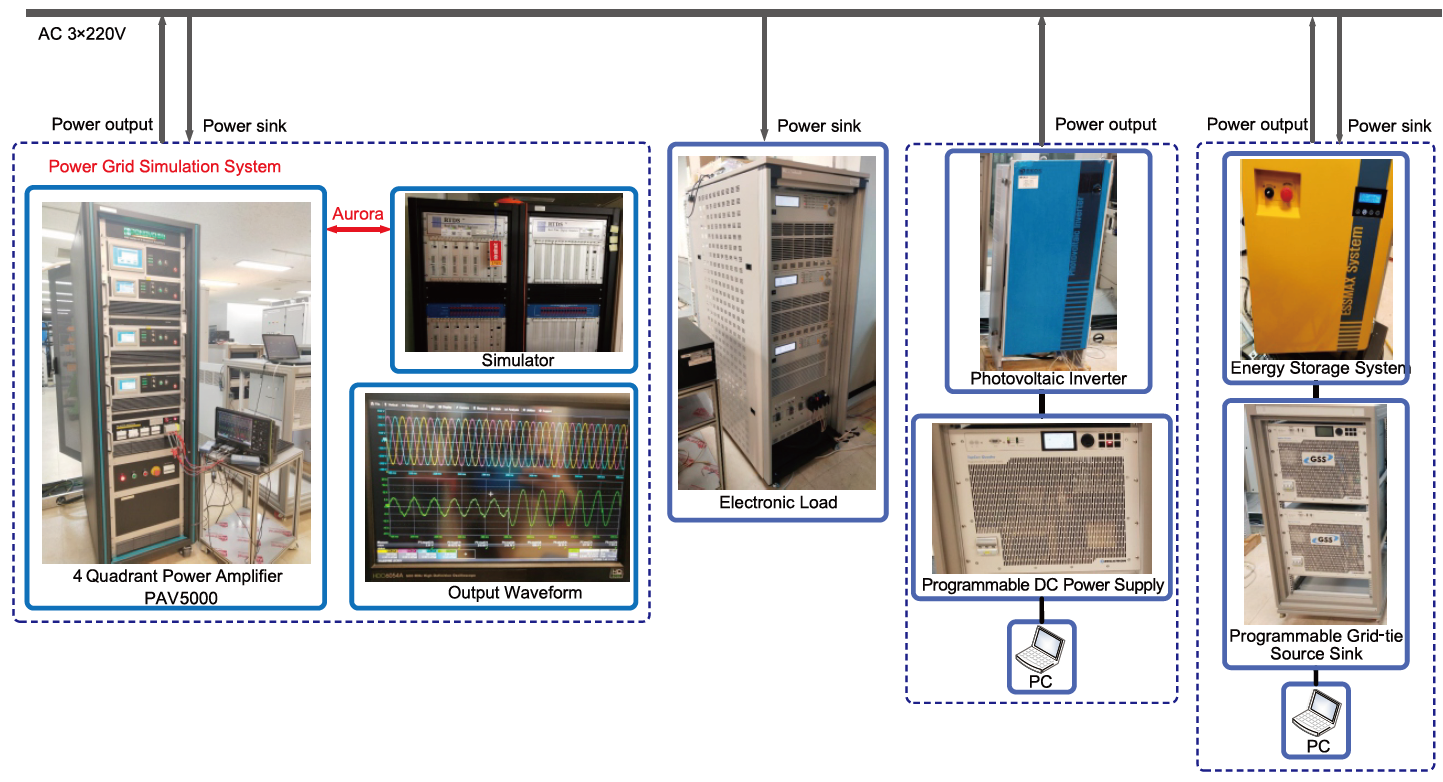

PHILS 실제 시스템 구성도

PHIL 모드에서의 폐루프 시스템 시뮬레이션 정확도 및 안정성

PHIL 모드에서 폐루프(closed-loop) 시스템의 시뮬레이션 정확도와 안정성은 여러 요인에 의해 결정됩니다.

PHIL 다이어그램

시뮬레이션 방법, 시뮬레이션 스텝 크기, 증폭기 유형, 증폭기의 특성, 연결선 및 센서에서 발생하는 간섭,

그리고 디지털-아날로그 변환기(DAC), 아날로그-디지털 변환기(ADC)의 속도와 디지털 통신 라인의 지연 등이 모두 영향을 미칩니다.

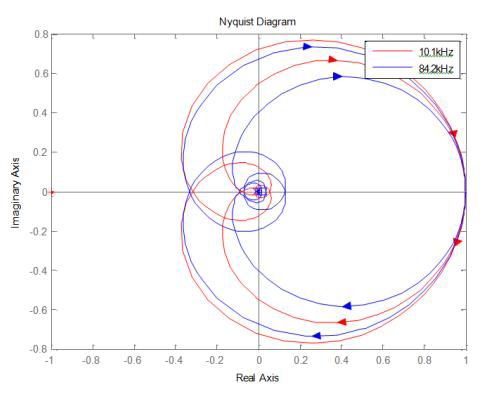

Nyquist Plot, Td - signal delay

이러한 요인들을 최적화함으로써 PHIL 시뮬레이션의 정확도와 안정성을 높이고, 더욱 신뢰성 있는 테스트를 수행할 수 있습니다.

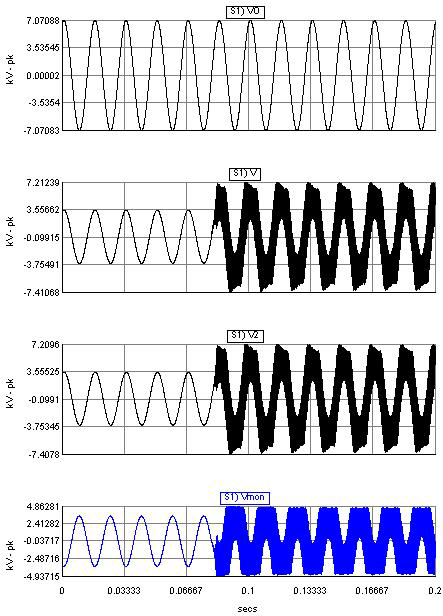

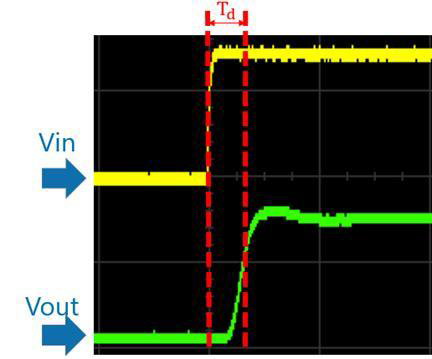

안정 및 불안정 동작 오실로그램

전력 시스템 테스트 장비 추천 - 4사분면 전력 증폭기 PAV&PAS

RTDS, OPAL-RT와 연결 가능한 전력 증폭기

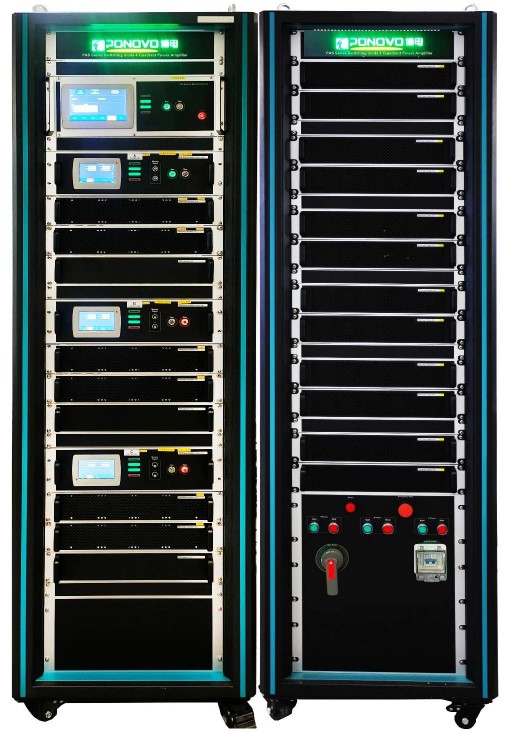

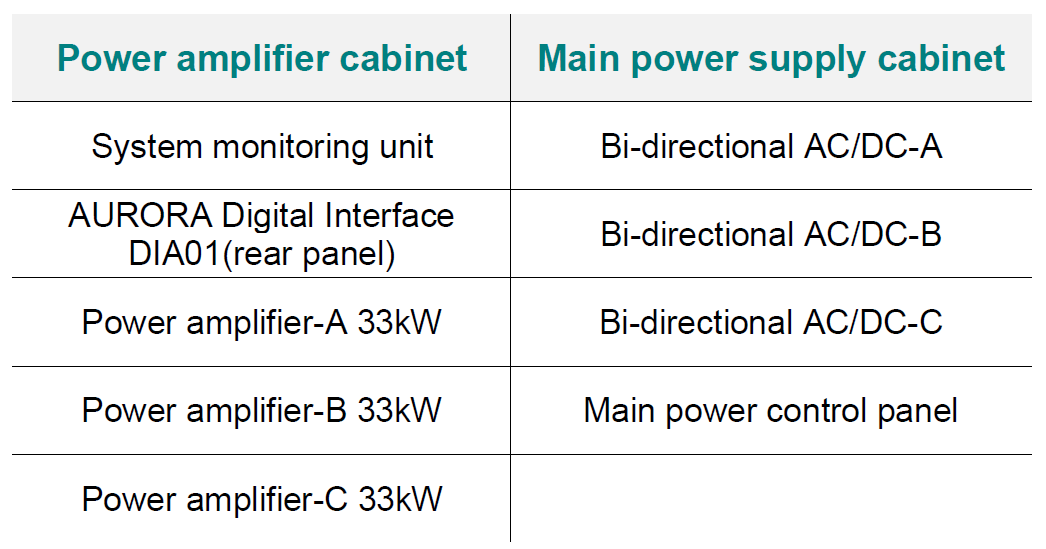

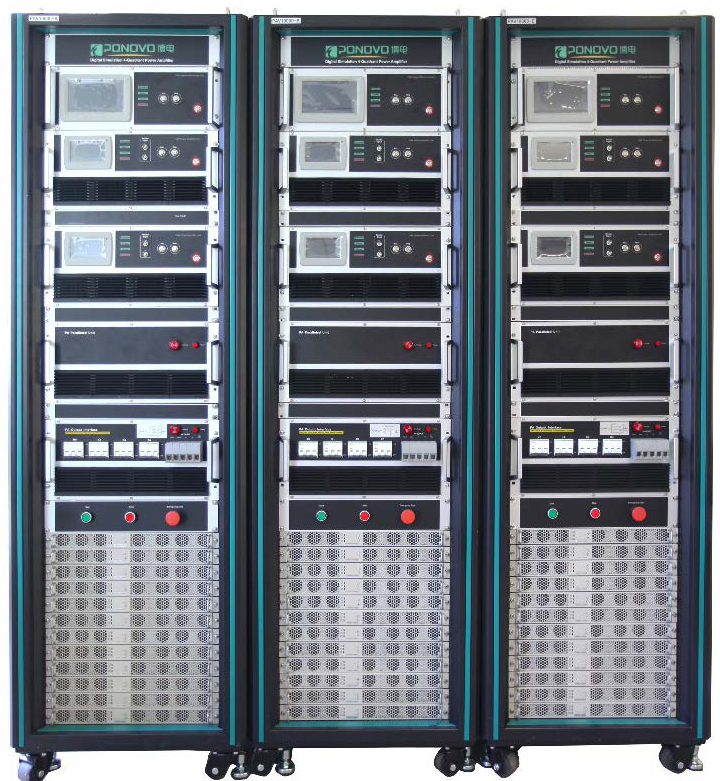

PAV 시리즈 4Q 전력 증폭기 (선형, Linear 타입)

PAV 시리즈 4사분면 전력 증폭기는 선형 전력 증폭기 기술을 기반으로 하여, 전력, 신재생 에너지, 항공우주, 철도 운송, 광업, 석유화학 등 다양한 산업 분야에서 널리 사용됩니다.

또한, 풍력 발전, 태양광(PV), 전기차, 대용량 전력 시스템, 충전 장치(ESS), 분산 에너지, 마이크로그리드 등의 연구 개발 장치로 이상적인 선택입니다.

마이크로그리드(uGrid)

PAV 시리즈의 주요 특징은 매우 낮은 고조파 왜곡, 빠른 슬루율(>50V/us), 짧은 입출력 지연 시간(<10us), 넓은 주파수 대역폭(DC-50kHz), 고입력 임피던스 및 고정밀 출력 등을 제공합니다.

동영상

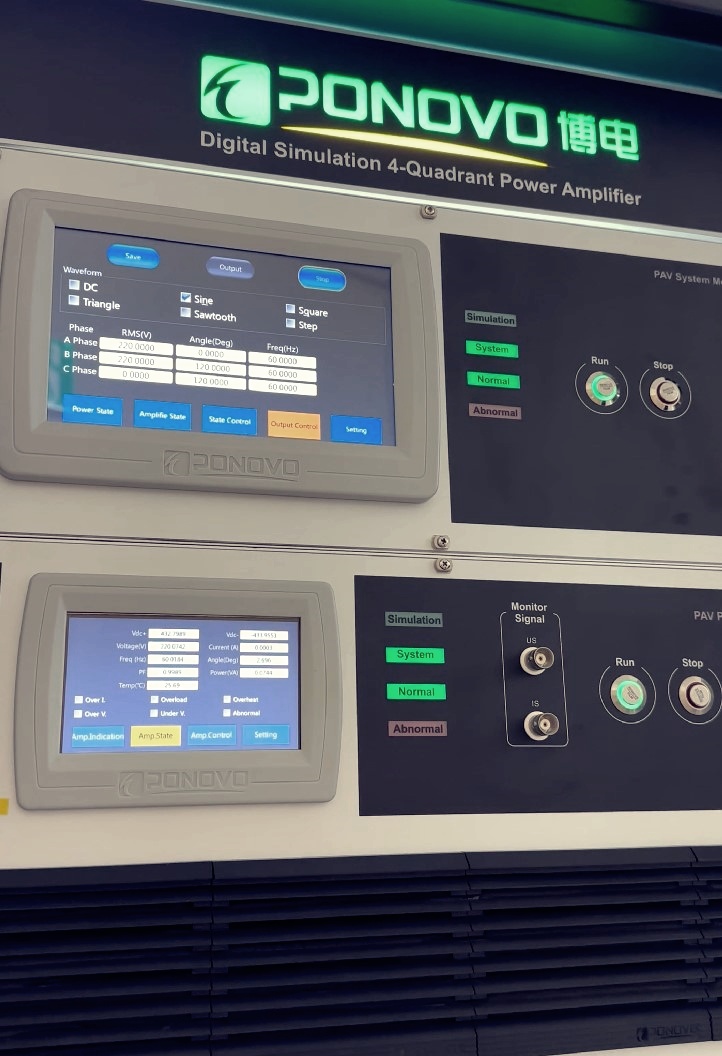

PONOVO PAV 시리즈 - 4상한 전력 증폭기(리니어 타입)

또한, PHIL 인터페이스 지원, AURORA 프로토콜을 통한 광 디지털 통신 지원, 사용자 정의 제어 지원 등의 기능을 통해 다양한 시뮬레이션 환경에서 효율적으로 동작할 수 있습니다.

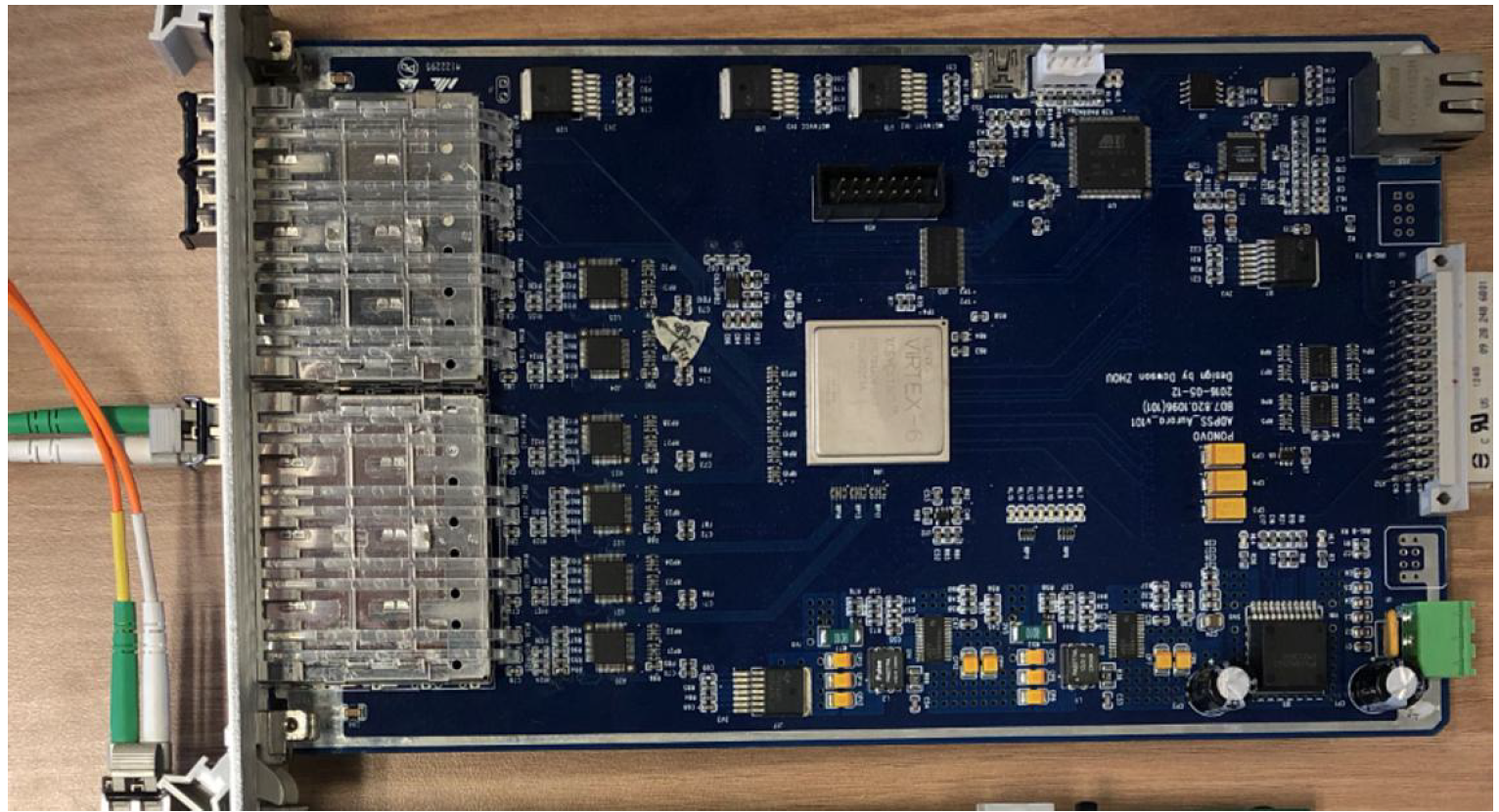

OP5707 FPGA 카드

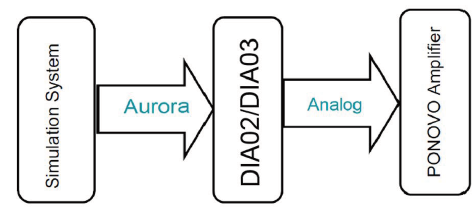

AURORA 통신 블록 다이어그램

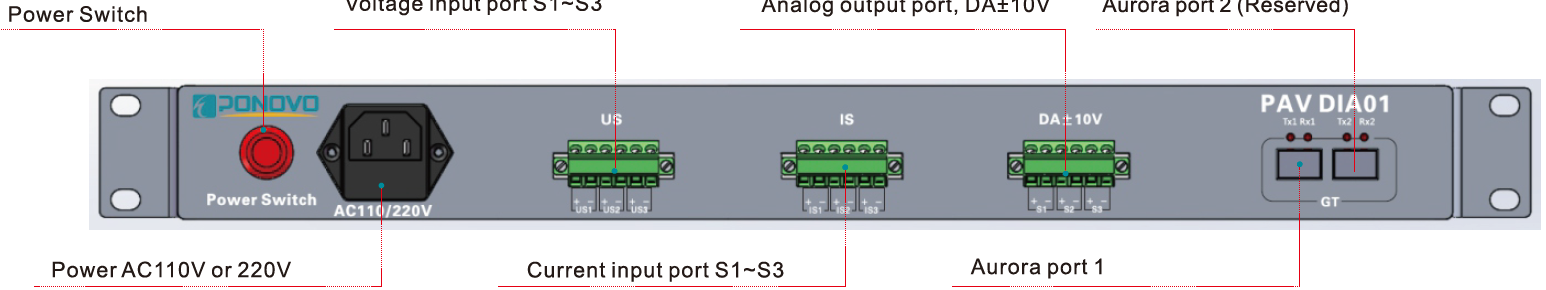

DIA-01 AURORA 디지털 인터페이스

PAV 시리즈는 다양한 정격 출력 모델로 제공되며, 각 모델의 출력 사양은 다음과 같습니다.

PAV3000: 3×270V / 3000VA/W(9kVA/kW @3-phase)
PAV5000: 3×270V / 5000VA/W(15kVA/kW @3-phase)
PAV7500: 3×270V / 7500VA/W(22.5kVA/kW @3-phase)
PAV10000: 3×270V / 10000VA/W(30kVA/kW @3-phase)
PAV15000: 3×270V / 15000VA/W(45kVA/kW @3-phase)
PAV20000: 3×270V / 20000VA/W(60kVA/kW @3-phase)

PAS 시리즈 4Q 전력 증폭기 (스위칭, Switching 모드)

PAS 시리즈는 PHIL 솔루션에 사용되는 중요한 장비로, 전력 시스템 테스트, 신재생 에너지, 항공우주, 철도 운송,

태양광(PV), 전기차(EV), 마이크로그리드(uGrid), 대형 전력 충전 시스템, 분산 에너지 등 다양한 산업 분야에서 광범위하게 활용됩니다.

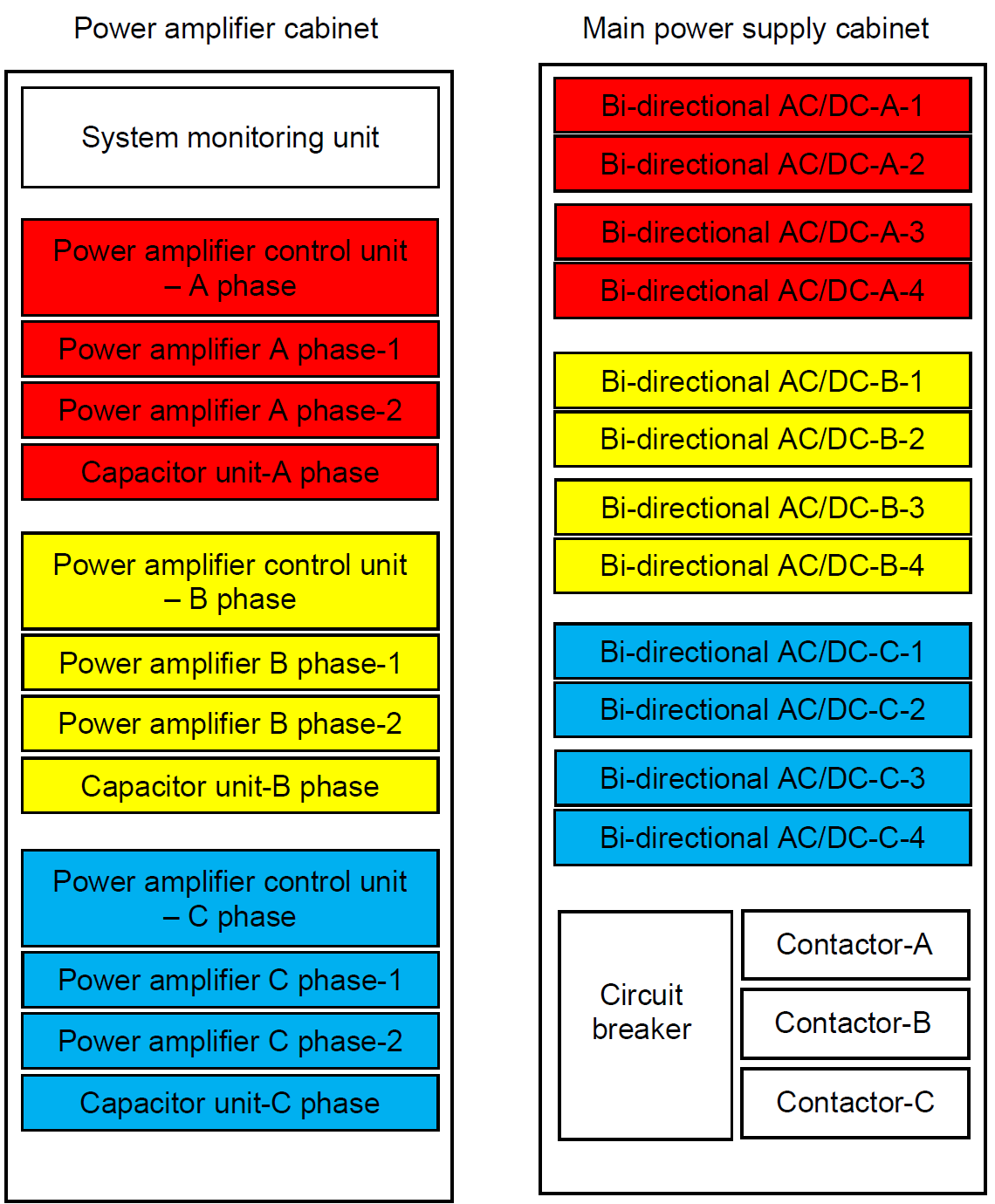

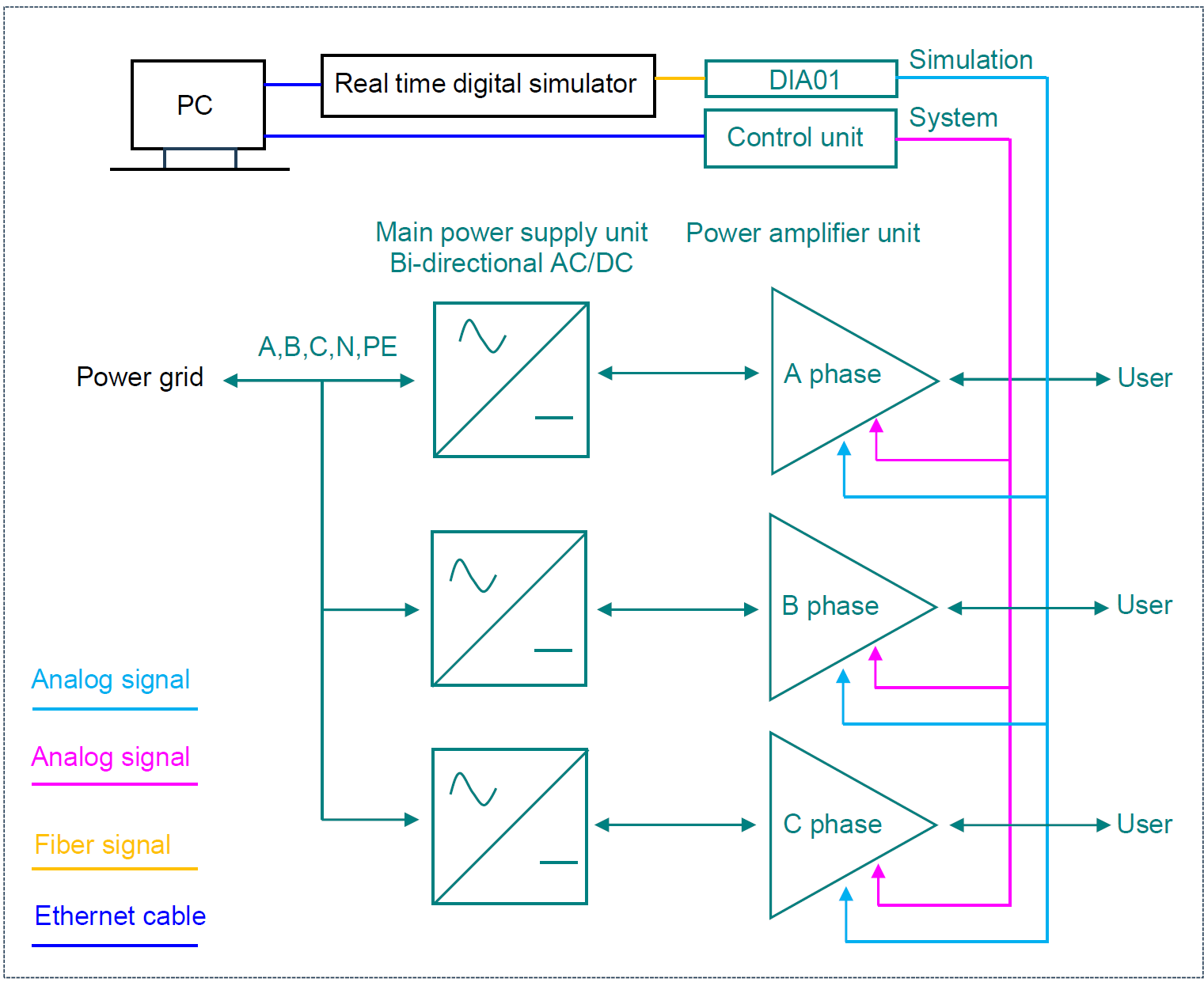

PAS 시스템 블록 다이어그램

AS 시리즈는 독립적인 4사분면 디지털 전력 증폭기를 장착하고 있으며, DC부터 1kHz까지의 출력 전압을 제공합니다.

PONOVO PAS - 4상한 전력 증폭기(스위칭 모드 타입)

또한, 다양한 AC, DC 및 HIL 운영 모드를 지원하고, Aurora 프로토콜을 통한 아날로그 및 디지털 통신을 지원합니다.

PAS 시리즈는 소스 모드와 싱크 모드를 지원하며, 전력을 그리드로 피드백할 수 있는 기능도 제공합니다.

PONOVO PAV 시리즈와 PAS 시리즈는 전력 시스템의 시뮬레이션과 테스트에서 뛰어난 성능과 안정성을 제공하며, 전력 계통, 신재생 에너지, 전기차, 마이크로그리드 등 다양한 분야에서 중요한 역할을 수행합니다.

이들 장비는 고도화된 기술력과 사용 편의성을 통해 산업 현장과 연구소에서 필수적인 장비로 자리잡고 있으며, 미래 지향적인 전력 시스템 테스트와 연구 개발을 위한 최적의 솔루션을 제공합니다.

보다 자세한 정보 또는 시스템 구축 문의는 저희 SNTP 를 통해 문의해 주시기 바랍니다.

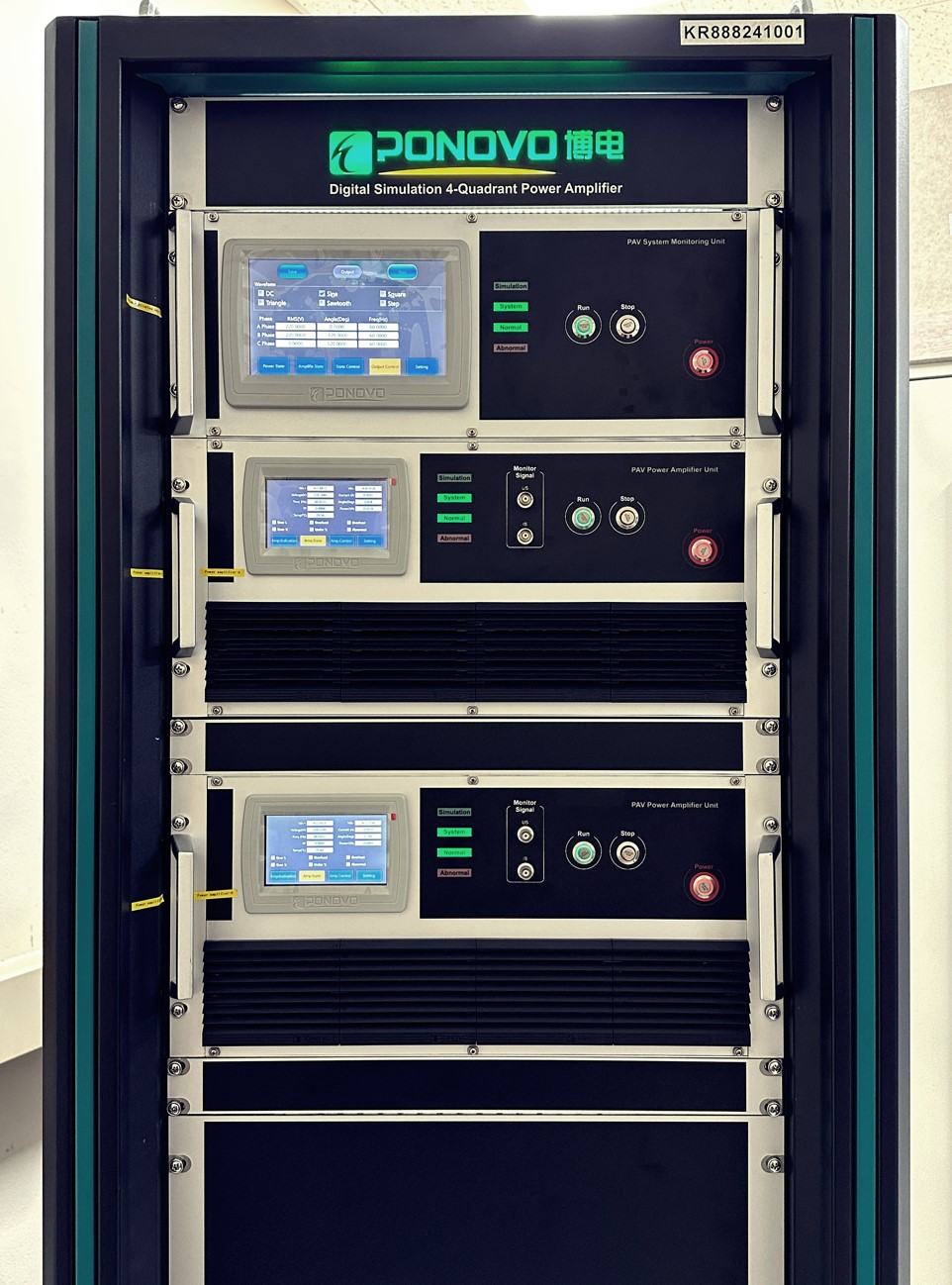

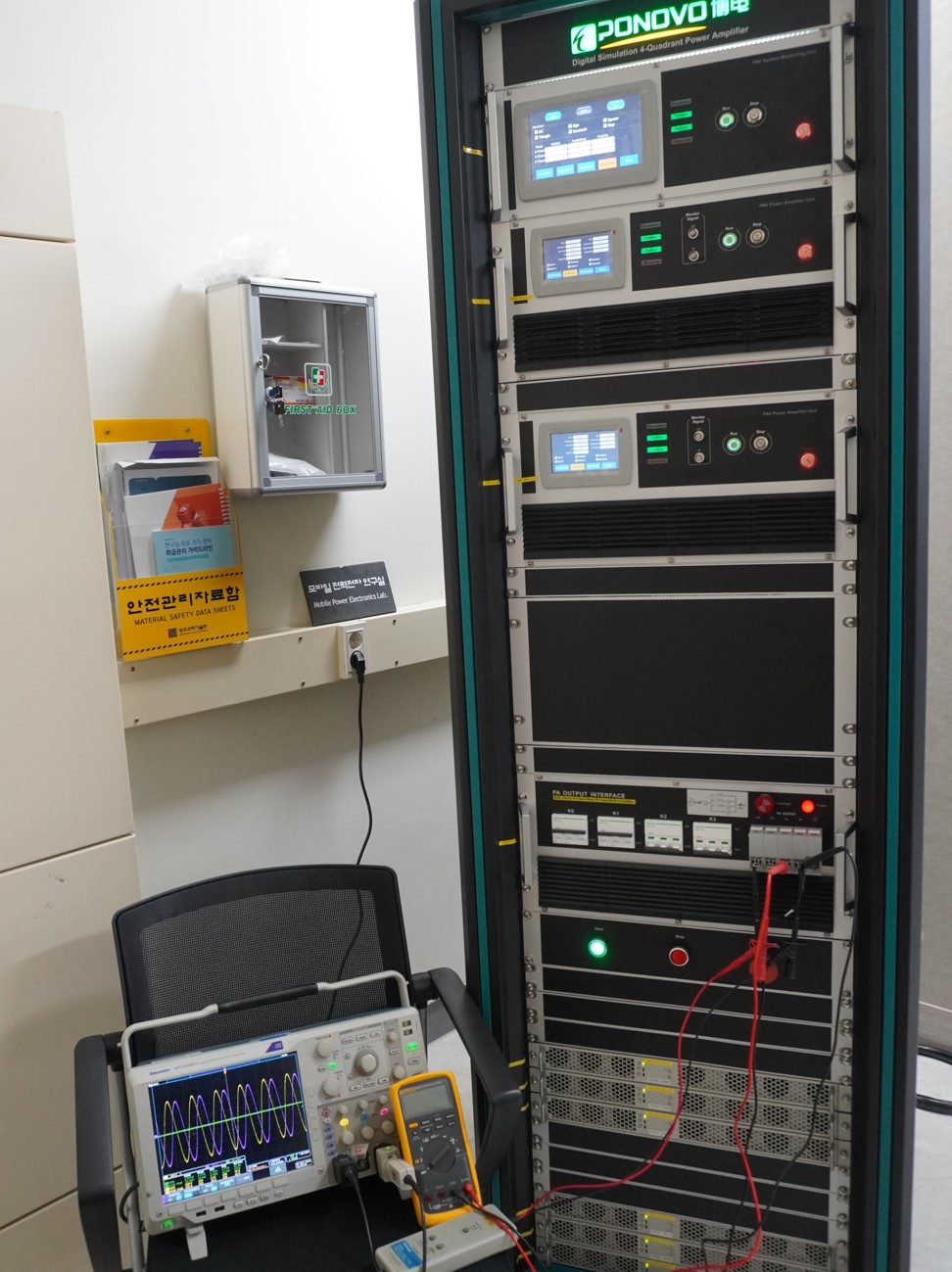

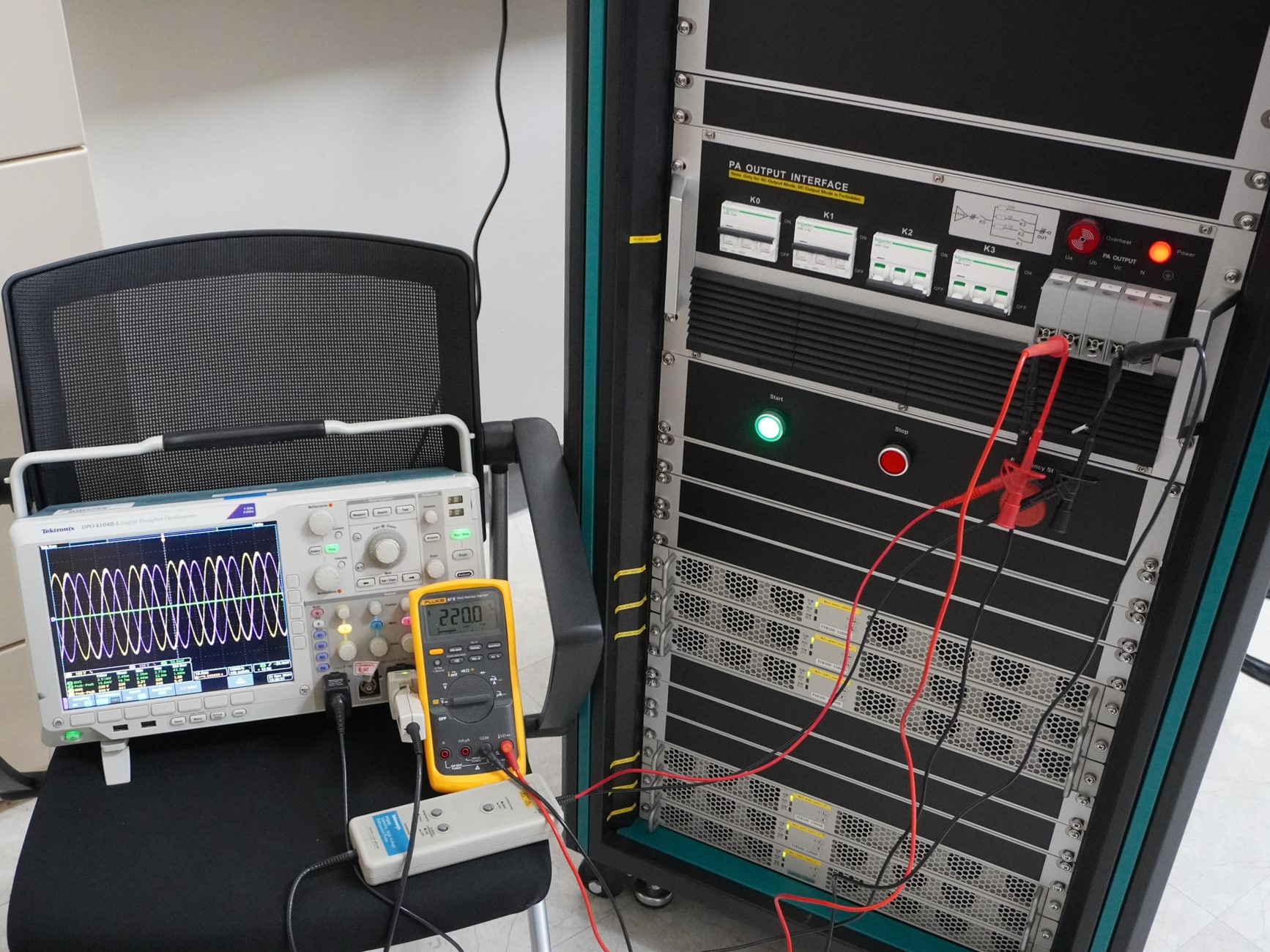

PONOVO PAV3000
