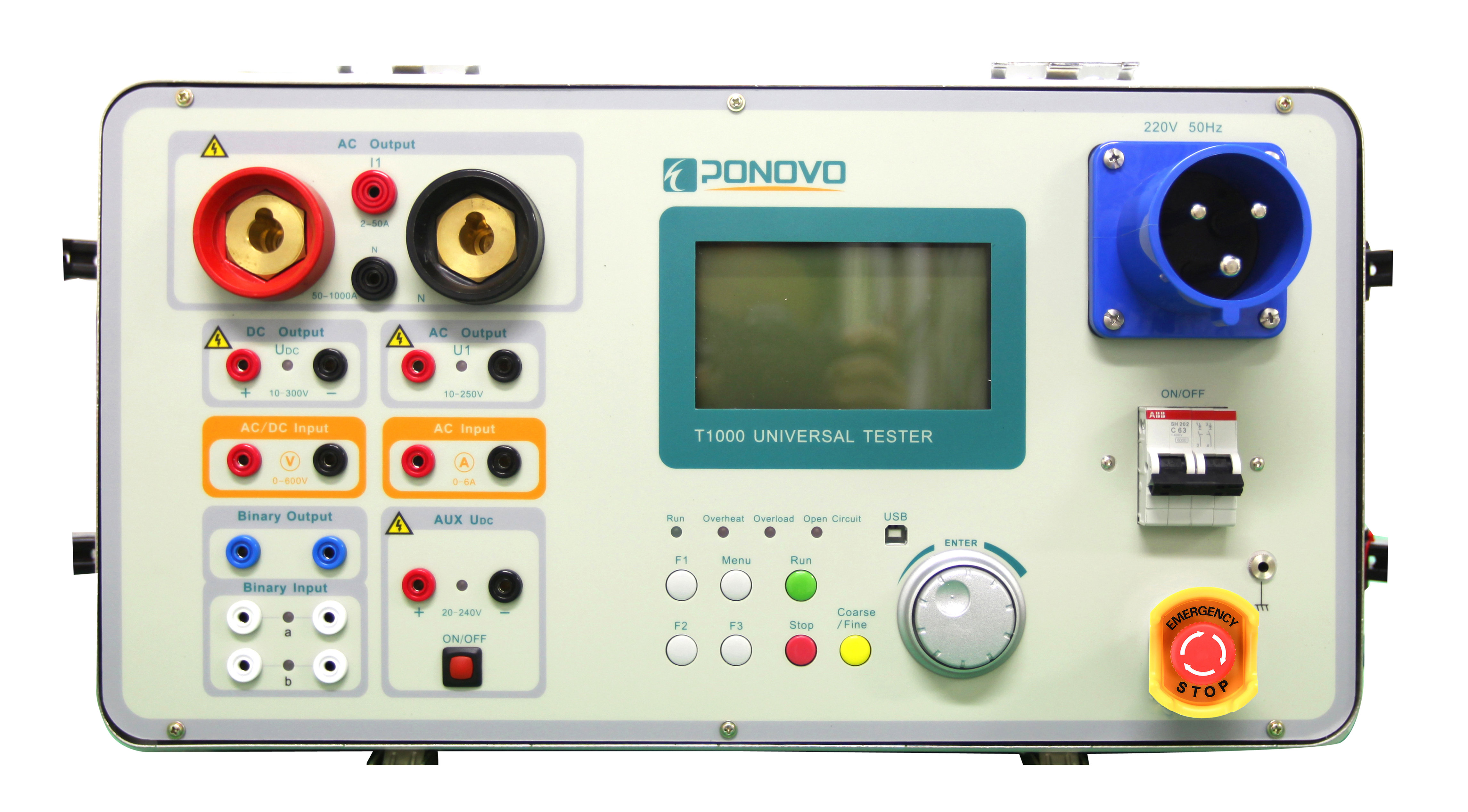

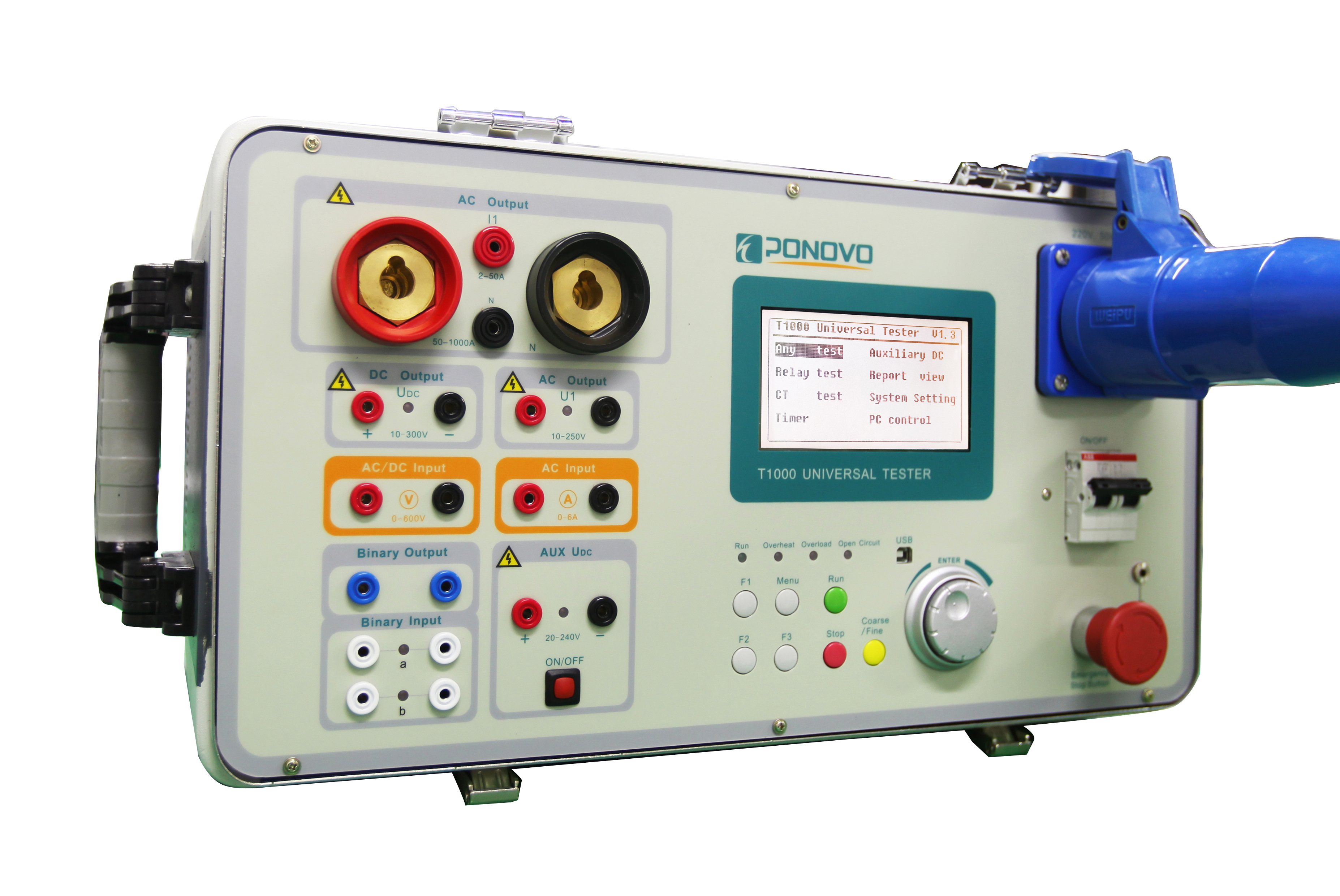

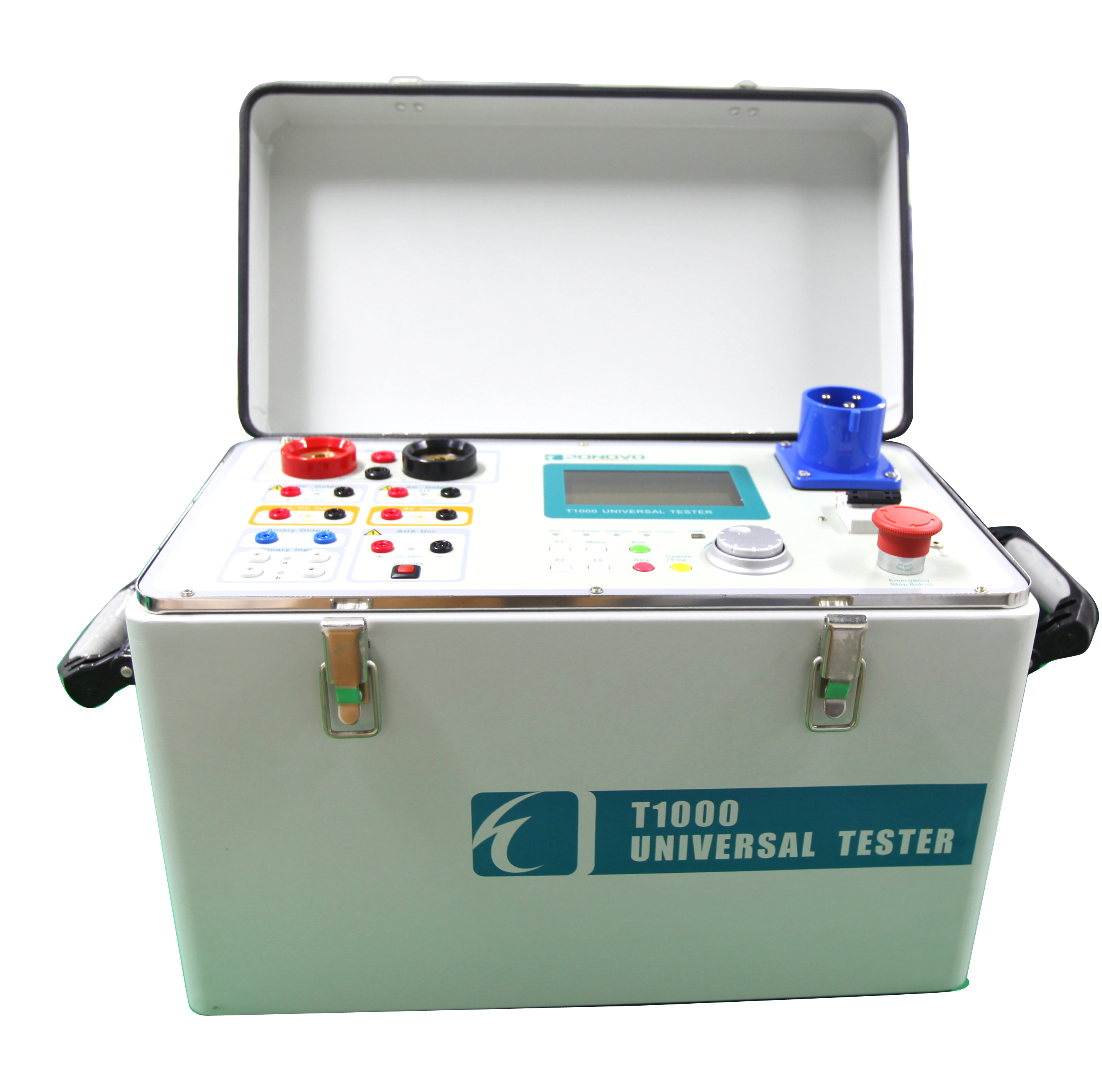

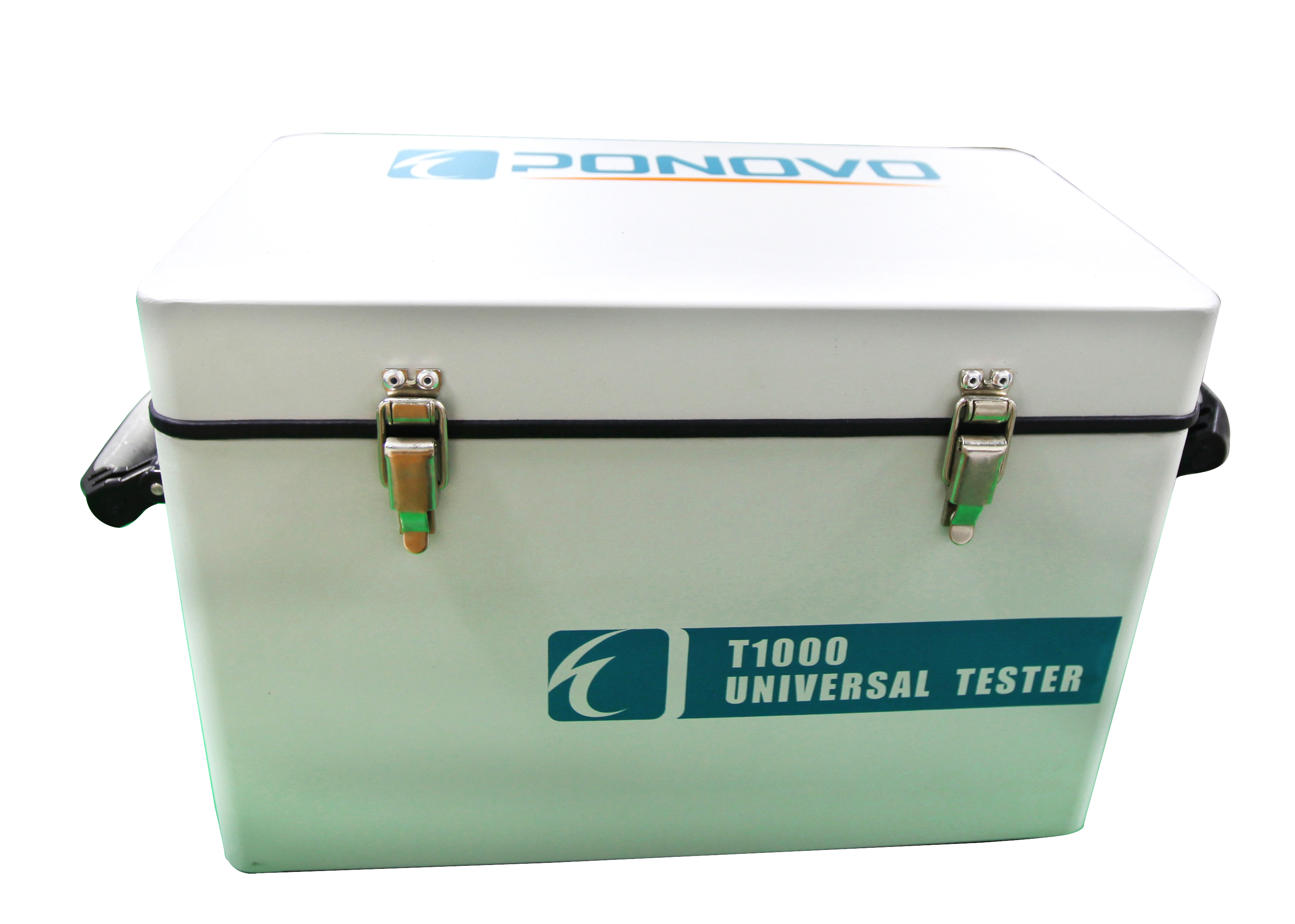

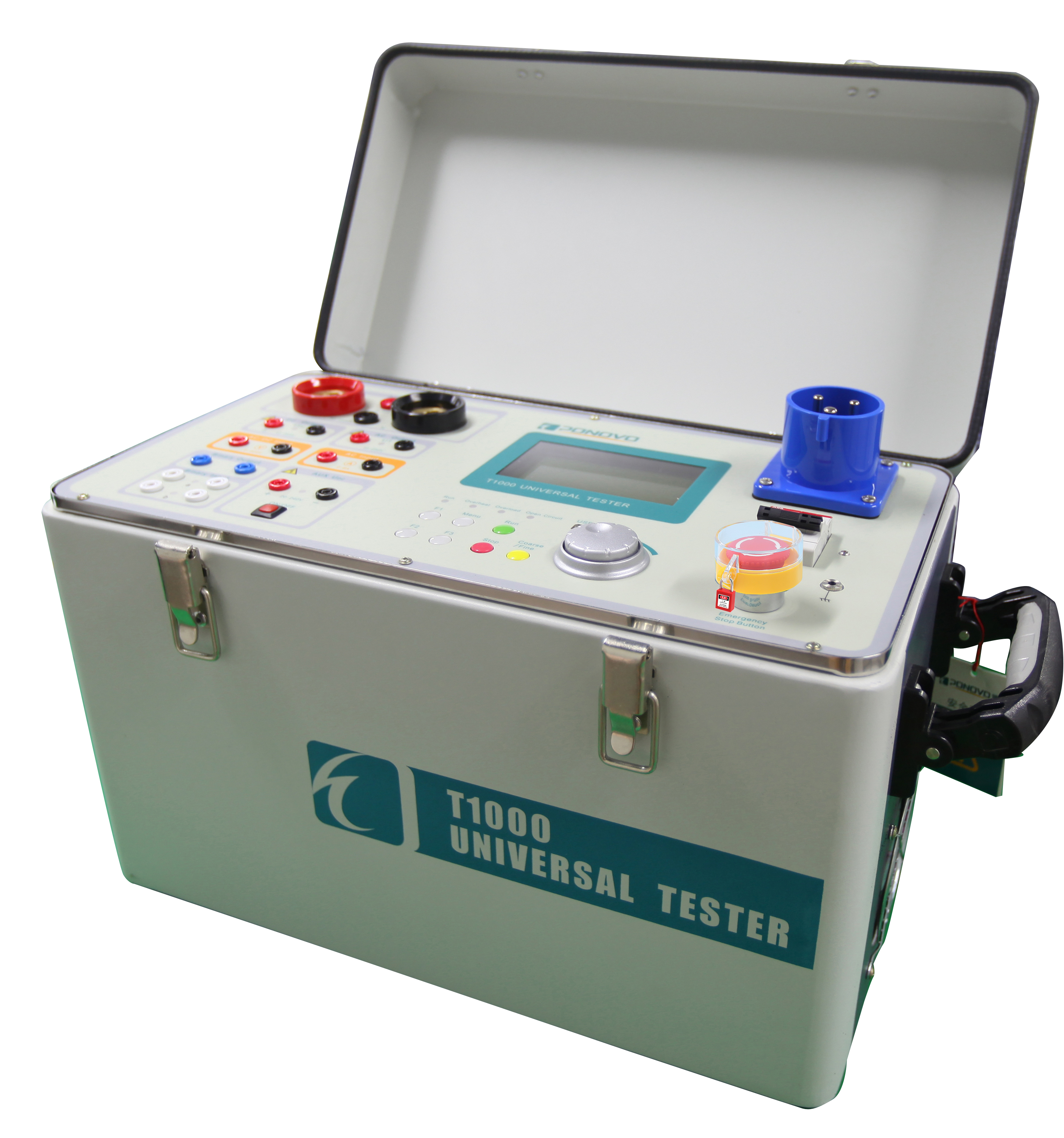

1차측 주입 시험기 T1000

T1000은 계전기 및 CT 시험이 가능하고 다양한 출력을 지원하는 1차 주입 시험기 입니다.

출력

항목	AC 전류	AC전압(U1)	DC전압(Udc)	보조 DC 전압(Aux Udc)
범위	2~50A / 50~1000A(1000VA / 7000VA)	10~250V(750VA @250V)	10~300V(600W)	20~240V(55W @110V, 110W @ 220V)
출력 지속 시간	400A - 5분 이상 연속, 1000A - 2분 연속	연속	1A 미만 - 연속, 1A 초과 - 최대 1시간	0.5A 에서 연속

특징

계전기 및 CT 시험 기능(비율, 2차 임피던스, 극성 등)

멀티 미터 기능 내장

정전류 소스 출력(CC mode)

PC 보고서 소프트웨어 제공

조작이 편리한 설계

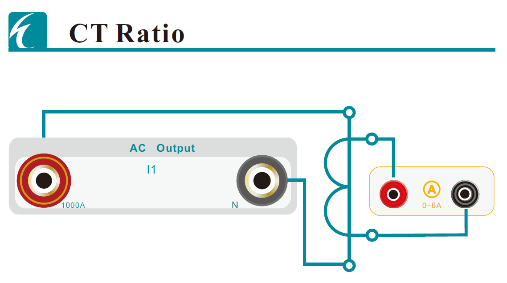

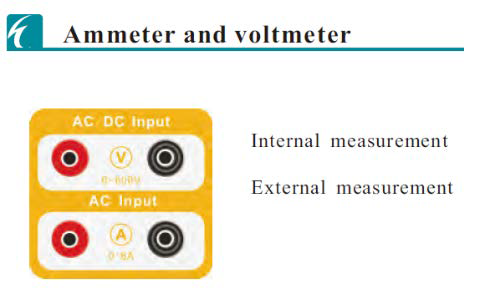

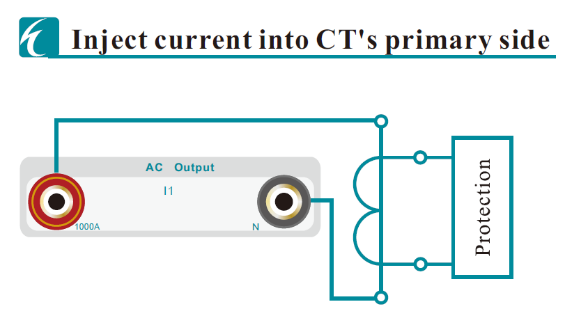

     CT 1차측 전류 주입 결선도                                                                                                   CT 비율 시험 결선도                                                                                  전류/전압 미터

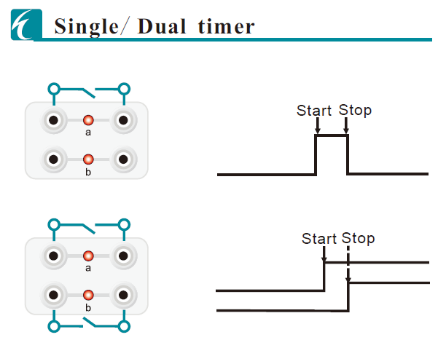

                                타이머

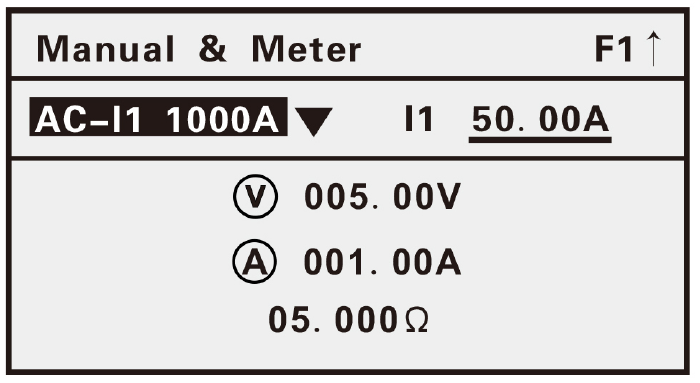

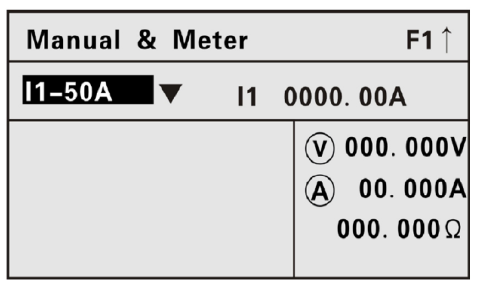

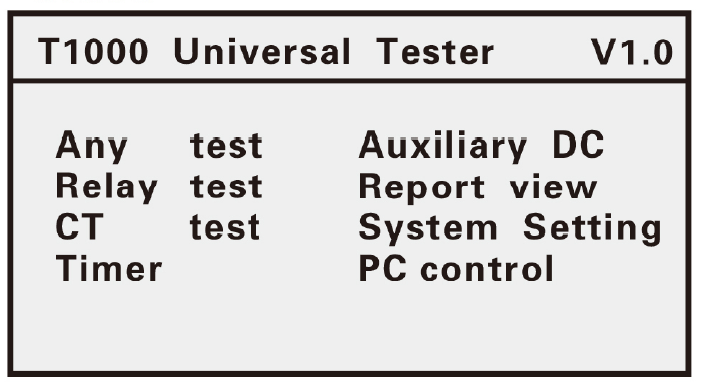

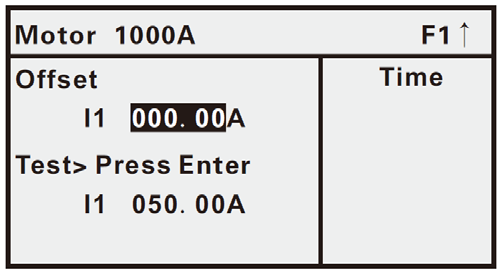

                                                  시험 메뉴                                                  수동 시험 및 측정                                                                   모터 과부하 시험

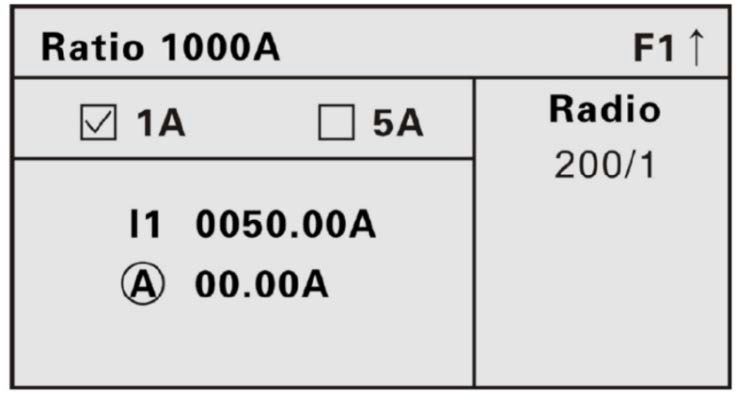

                                                                          CT 시험

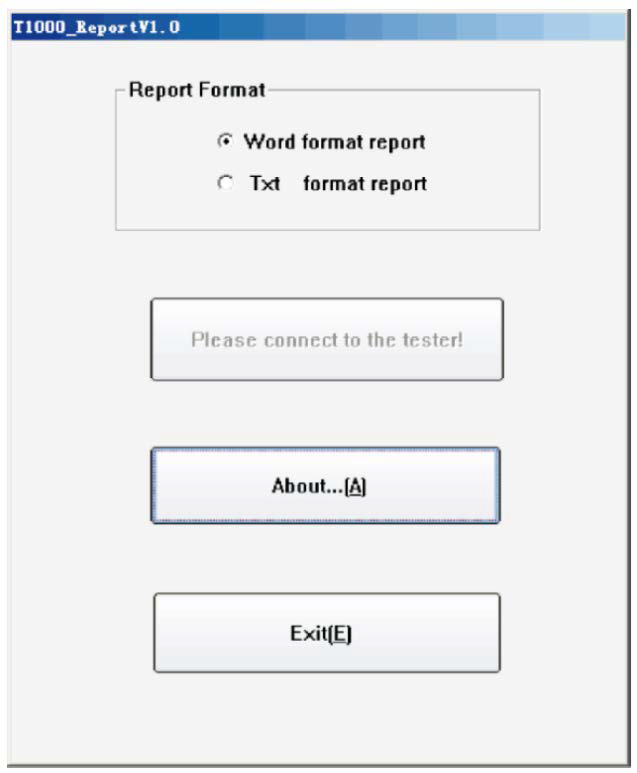

                           PC 보고서 소프트웨어

                                                        Trip Time Test
