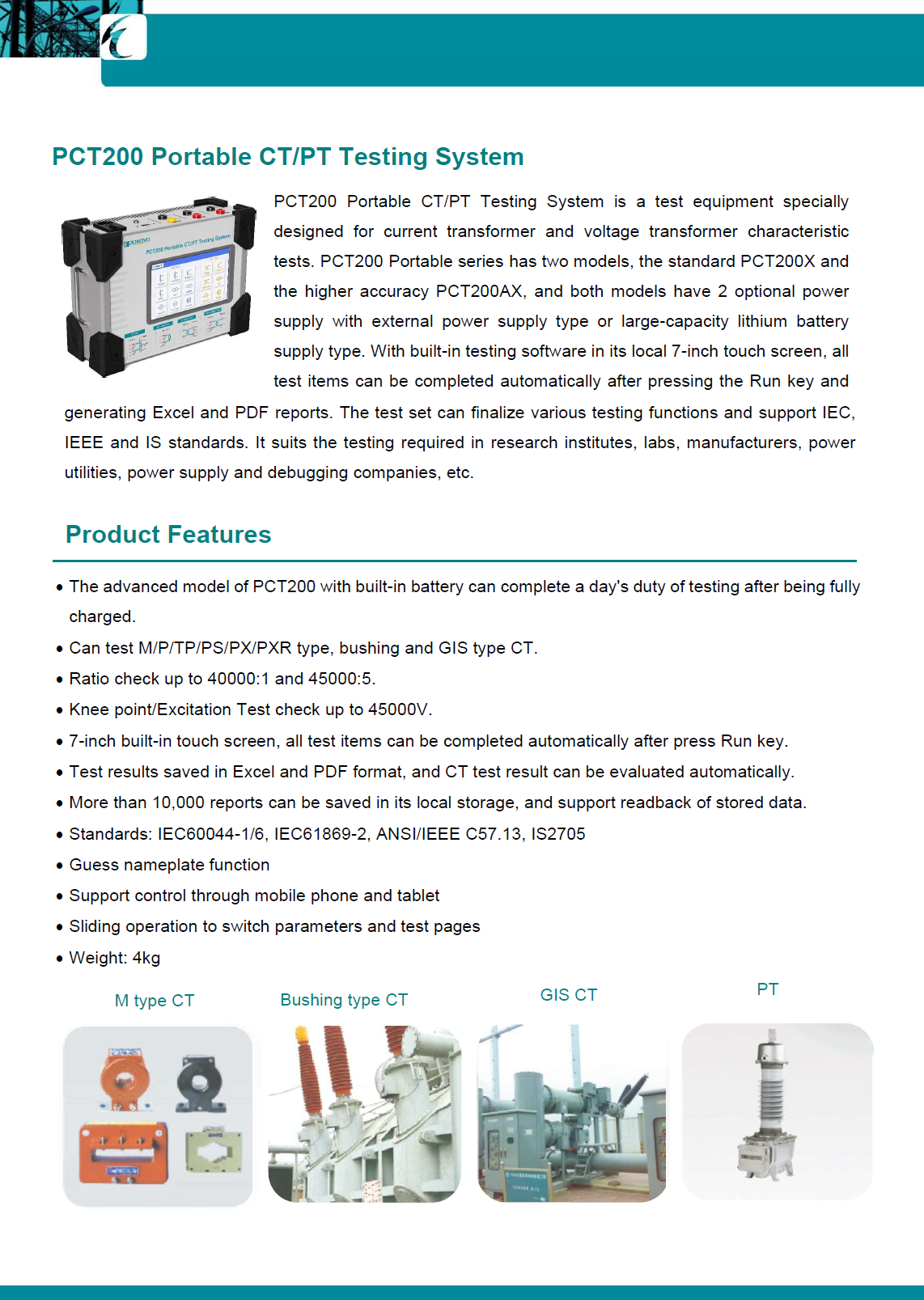

PCT200X 는 CT와 PT의 특성 시험용을 특서 설계된 휴대용 시험기 입니다.

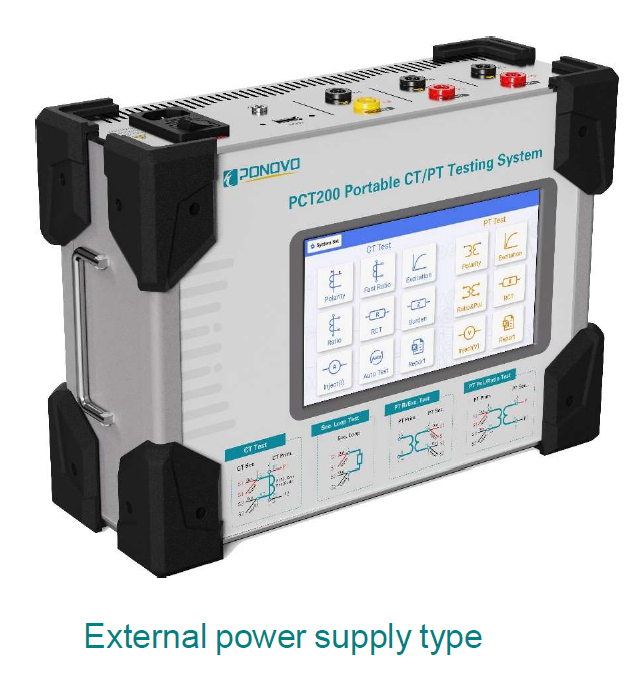

PCT200 시리즈는 PCT200X(표준), PTC200AX(고정밀)의 두가지 모델이 있으며 배터리 또는 외부 전원 공급 타입으로 선택할 수 있습니다.

7인치 터치 스크린에 내장된 시험 소프트웨어를 사용하여 '작동' 버튼 한번으로 자동 시험 및 보고서(Excel, PDF) 생성이 가능해 현장에서 간편한 시험이 가능합니다.

IEC, IEEE, IS 표준을 지원하여 연구기관, 실험실, 제조업체, 전력 회사 등 다양한 사용 환경에서 사용 가능한 최적의 시험 장비 입니다.

제품 특징

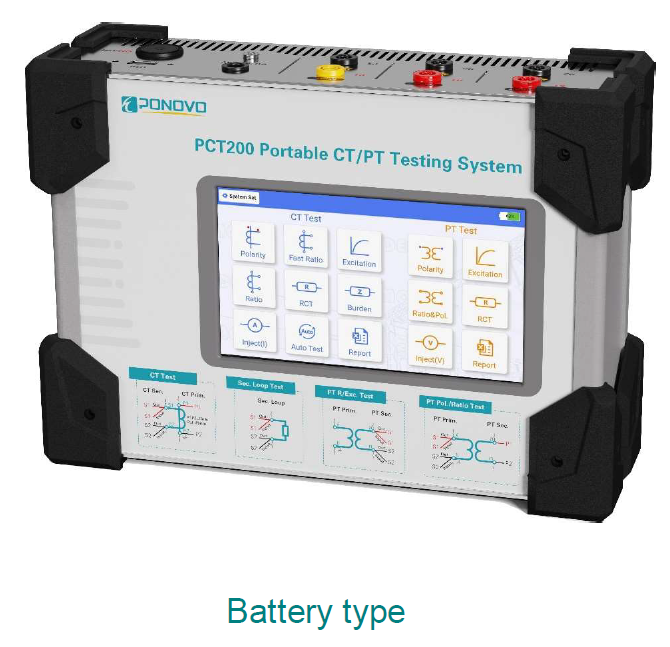

배터리가 내장된 모델은 완충 후 하루 동안 시험 가능

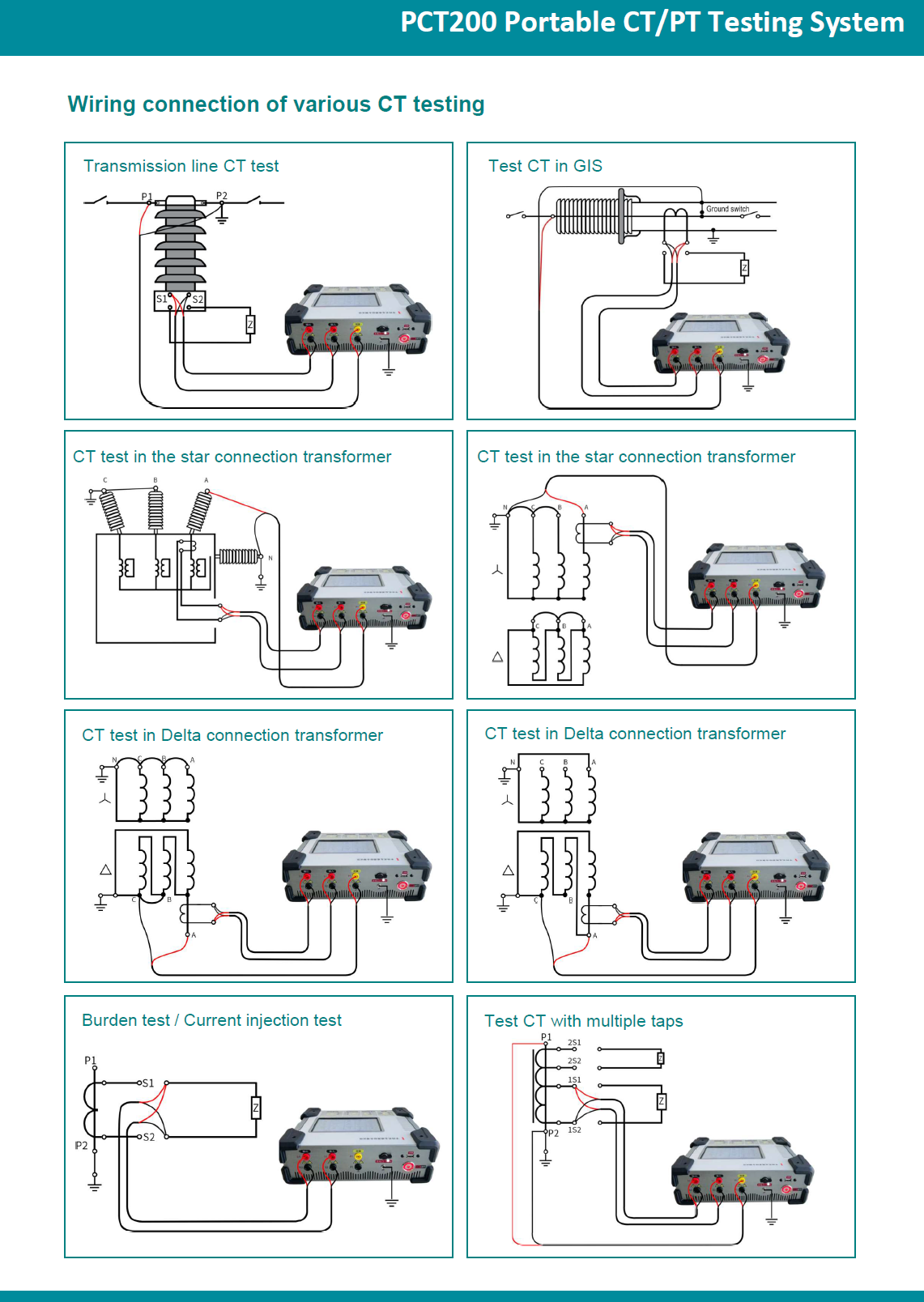

M/P/TP/PS/PX/PXR/Bushing/GIS 유형 CT 시험 가능

최대 40000:1, 45000:5 비율 확인

45000V Knee point/Excitation 시험

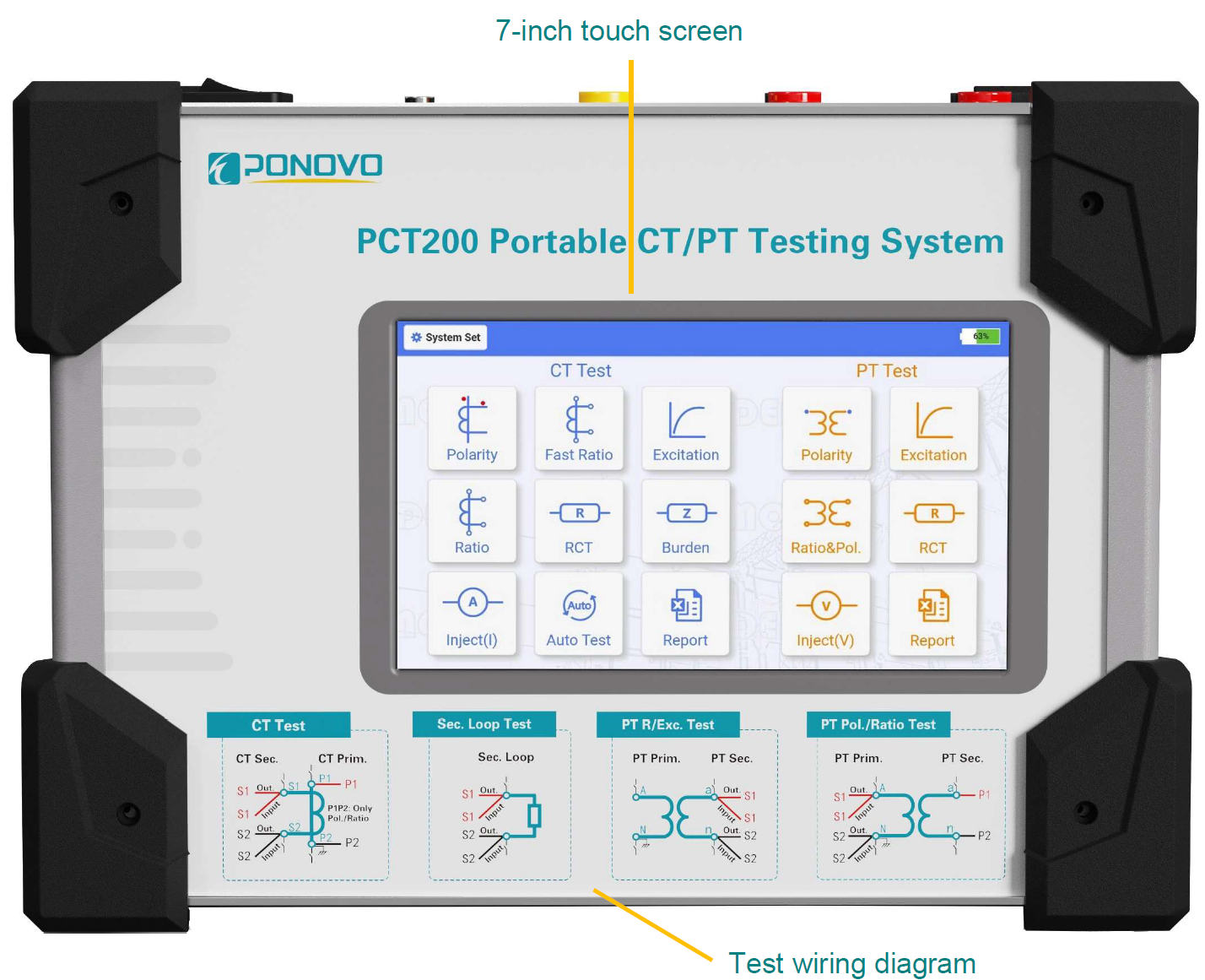

7인치 터치 스크린, '작동' 버튼 한번으로 모든 시험 자동 완료

검사 결과는 Excel, PDF 형식으로 저장되어 CT 검사 결과를 자동 평가

10,000개 이상의 보고서를 자체 저장소에 저장하며 저장된 데이터를 확인 가능

IEC60044-1/6, IEC61869-2, ANSI/IEEE C57.13, IS2705 표준 지원

명판 추측 기능 탑재

휴대폰 및 태블릿을 통한 제어 지원

무게 4kg

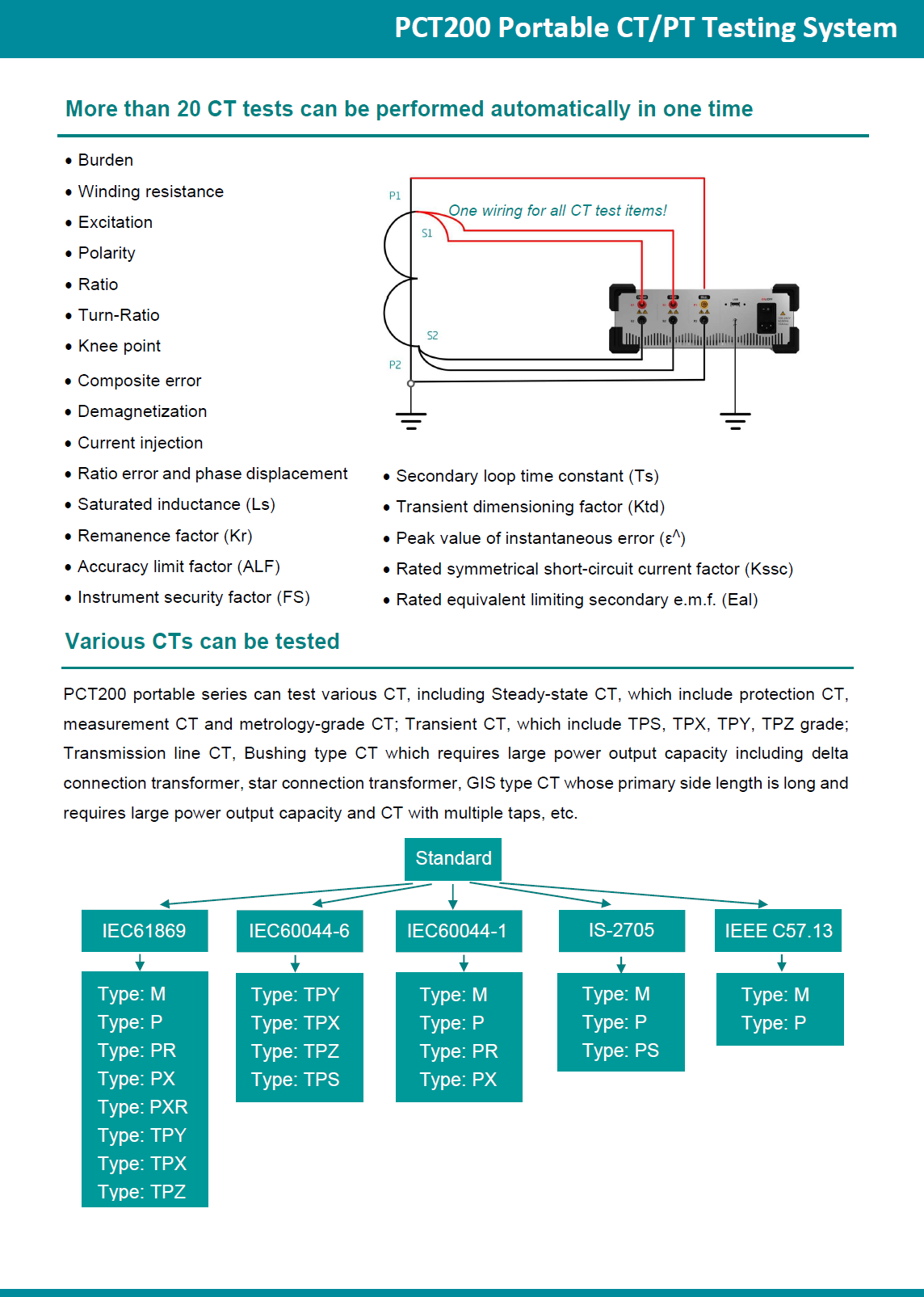

동시에 20개 이상의 항목을 자동 시험

부담(Burden)

권선 저항(Winding resistance)
여기(Excitation)

극성(Polarity)

비율(Ratio)

Turn-Ratio

Knee point

복합 오류(Composite error)

탈자화(Demagnetization)
전류 투입(Current injection)

비오차 및 위상 변위(Ratio error and phase displacement)

포화 인덕턴스(Saturated inductance Ls)

잔류 인자(Remanence factor Kr)

정밀도 제한 요소(Accuracy limit factor ALF)

계측기 보안 요소(Instrument security factor FS)
2차 루프 시간 상수(Secondary loop time constant Ts)

과도 치수 계수(Transient dimensioning factor Ktd)
순간 오차 피크값(εΛ)

정격 대칭 단락 전류 계수(Rated symmetrical short-circuit current factor Kssc)
정격 등가 제한 2차 e.m.f(Rated equivalent limiting secondary e.m.f Eal)

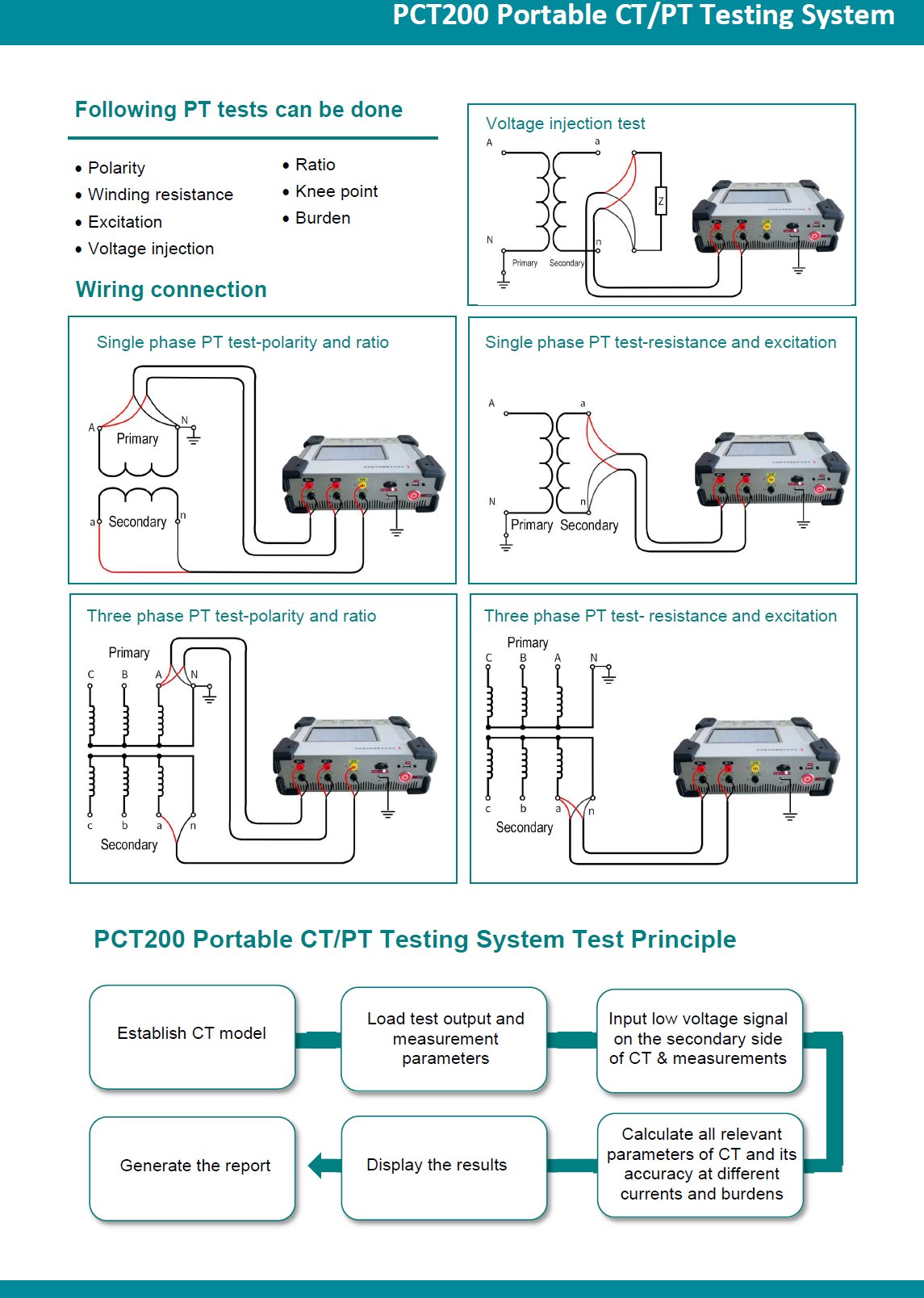

PT 시험

극성(Polarity)

권선 저항(Winding resistance)

여기(Excitation)

전압 투입(Voltage injection)

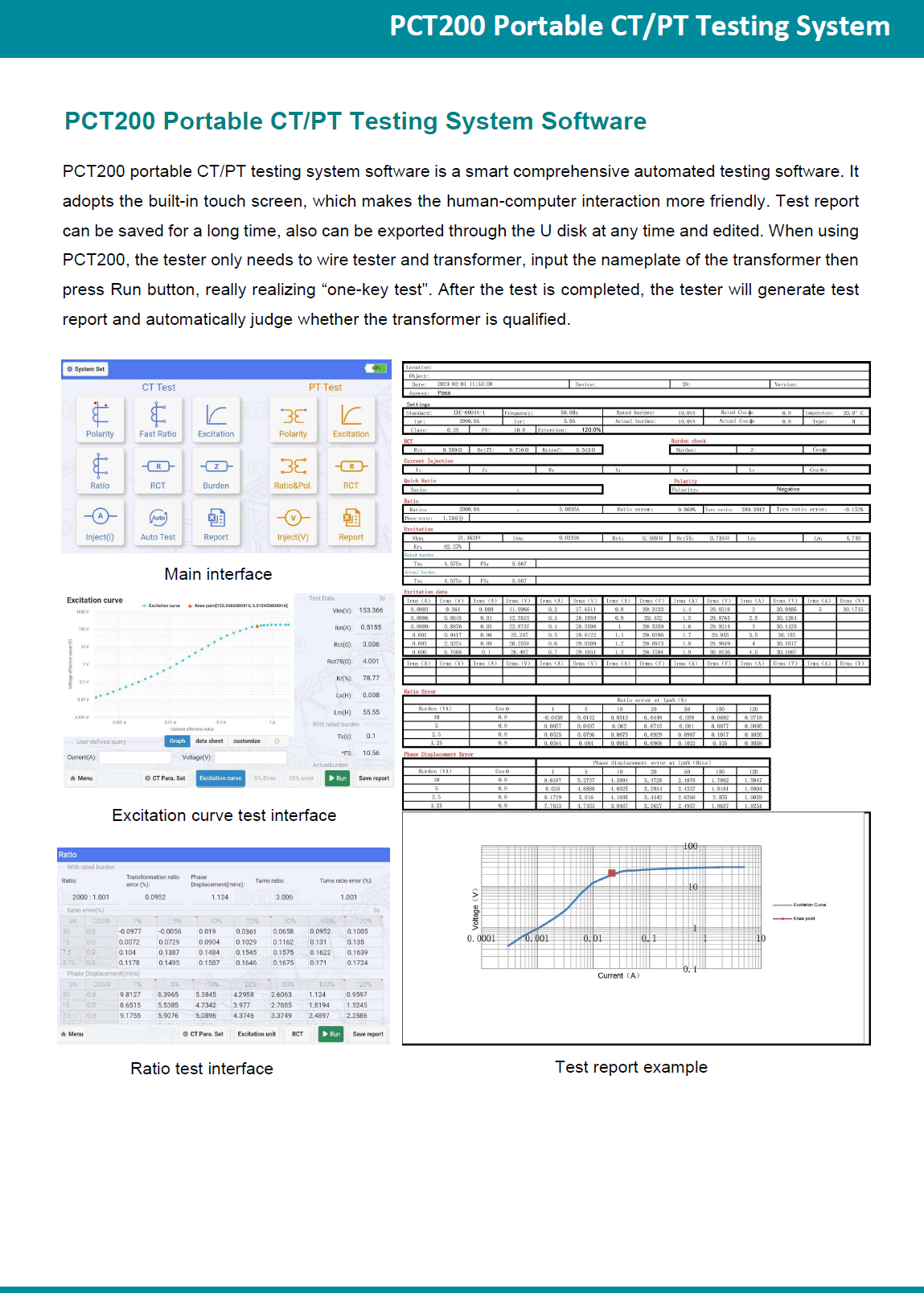

PCT200 소프트웨어

PCT200 휴대용 CT/PT 시험기는 스마트하고 종합적인 자동화 소프트웨어 시스템이 설치돼 있습니다.

내장된 터치 스크린을 통해 직관적이고 편리한 시험기 제어가 가능하고 10000개 이상의 시험 보고서를 오랫동안 저장 가능하며 언제든지 외부 디스크를 통해 내보내고 편집할 수 있습니다.

변압기를 연결하고 명판을 입력한 다음 실행 버튼만 누르면 모든 시험이 자동으로 진행됩니다.
