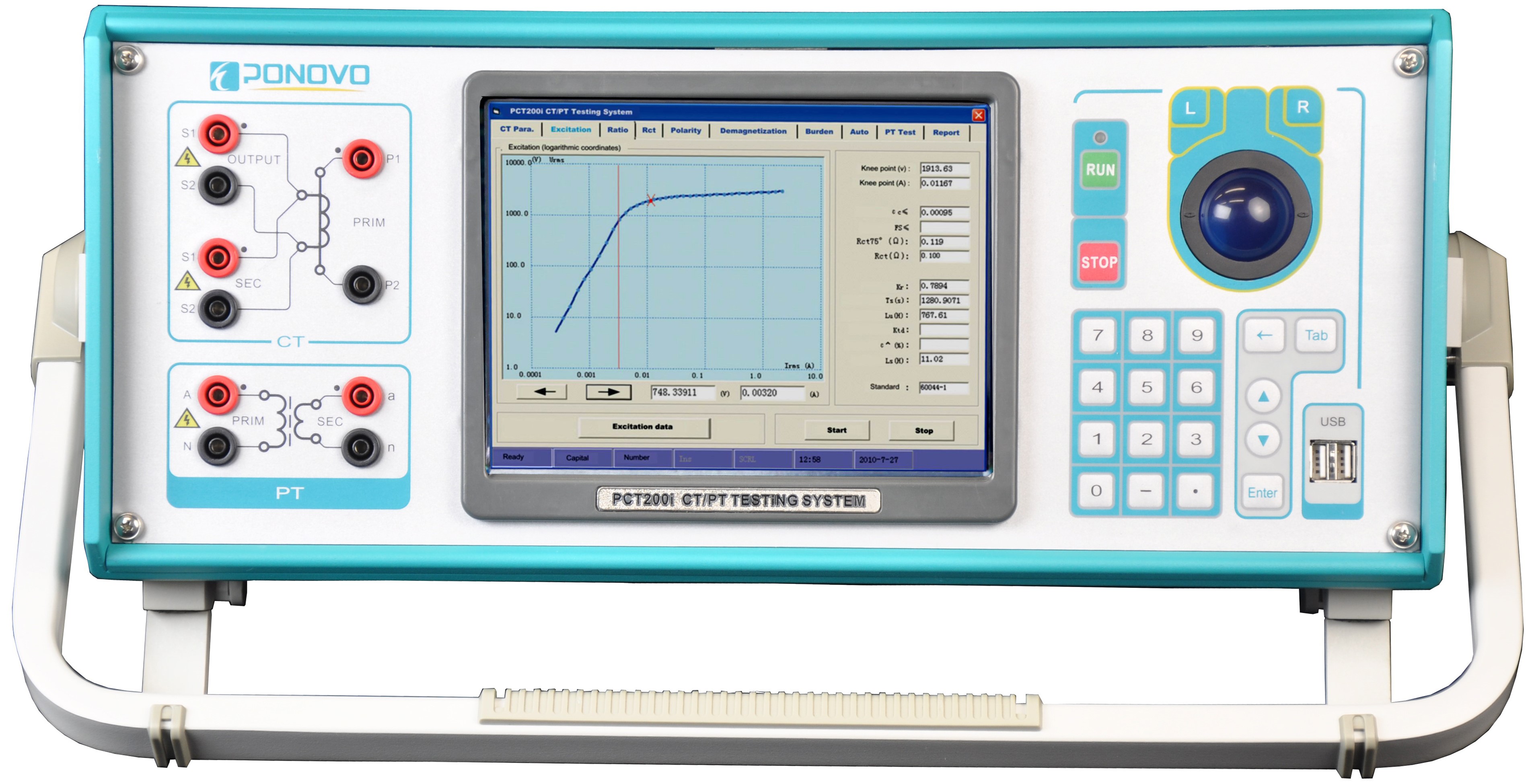

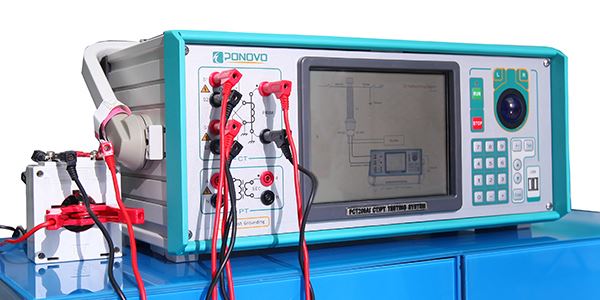

CT/PT 시험기 PCT200Ai CT

PCT200Ai는 CT/PT 시험기로 다양한 CT 및 PT 시험(reference test) 기능을 지원합니다.

높은 정밀도로 0.2s 클래스 CT를 시험할 수 있습니다.

로컬 화면의 Windows 시스템을 기반으로 하는 내장 시험 소프트웨어로 노트북 연결 없이 모든 시험이 가능합니다.

또한 보고서를 PC에서 관리 및 분석할 수 있으며 Excel 형식의 다중 결과 보고서로 변환할 수 있습니다.

KEY SPEC
CT 비율 오차 테스트 정확도 최대 0.02%

M/P/TP 유형, 부싱 및 GIS 유형 CT 테스트 가능

30000 : 1 및 45000 : 5까지 비율 확인

최대 45000V까지 Knee point/Excitation Test 체크

하나의 시험으로 CT 특성값을 확인

PT 테스트 기능도 내장되어 있으며 Polarity, Ratio, Excitation, Burden 시험 지원

100,000개 이상의 보고서를 저장할 수 있으며 보고서 관리 및 분석용 소프트웨어 지원

내장 자동 평가 기능 : 테스트 후 PASS 또는 Fail 판정

표준: IEC60044-1/6, IEC61869-2, ANSI/IEEE C57.13, IS2705

Excel 형식의 보고서를 USB에 전송하고 PC에서 보고서 인쇄 및 보고서 양식 설정

8.4" LCD, 내장 Windows 7 시스템

무게: 14kg

PT 테스트
극성

비율

부담

		PCT200i	PCT200Ai
Specification	Output voltage range	0~120V
	Output current range	0~5Arms(15A peak) 0.0001~500VArms(1500VA peak)
CT	Ratio test range	35000:1~45000:5
	Ratio test accuracy	±0.1%	±0.05%
	Max. knee point voltage	45000V
	Burden test range	0.001~1000Ω
	Burden test accuracy	±0.05%±1mΩ Typ. ±0.1%±1mΩ Gur.
	Winding resistance test range	0.001~1000Ω
	Winding resistance test accuracy	±0.05%±1mΩ Typ. ±0.1%±1mΩ Gur.
	Accuracy limiting factor(ALF)	Yes
	Instrument security factor(FS)	Yes
	Remanence flux(Kr)	Yes
	Secondary time constant(Ts)	Yes
	Unsaturated inductance(Lu)	Yes
	Saturated inductance(Ls)	Yes
	Excitation characteristic curve	Yes
	10%(5%) error curve	Yes
	Rated symmetrical short	Yes
	Circuit current factor(Kssc)	Yes
	Accuracy limiting voltage(Eal)	Yes
	Transient dimensioning factor(Ktd)	Yes
	Peak instantaneous error(ε^)	Yes
	Composite error(εc )	Yes
	Ratio error	±0.05%Typ. ±0.1%Gur.	±0.02%Typ. ±0.05%Gur.
	Phase displacement	1min typ. 3min guar. 0.1min	1min Typ. 2min guar. 0.01min
PT	ratio	Yes
	Polarity	Yes
	Excitation characteristic	Yes
Others	Weight	10kg	14kg
	LCD display	8.4inch, color display
	Operating system	windows
