PW866i
PW866i
제품명 : PW866i
제조사 : PONOVO POWER

6상 보호계전기 시험기
고성능, 로컬 제어 시스템

  • 출력
    4x300V, 6x32A
  • 제어
    windows 내장, 노트북 연결X

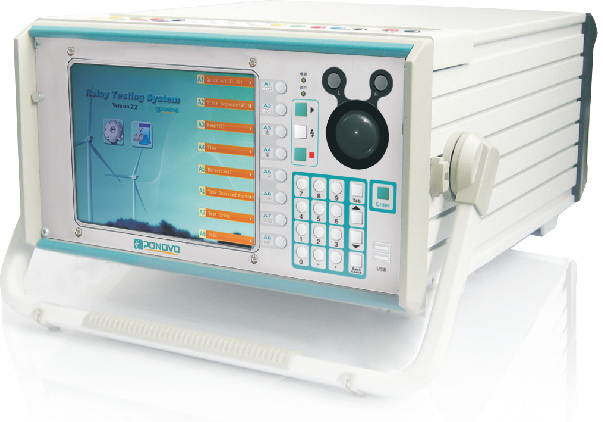

6상 보호계전기 시험기 PW866i


PW866i는 4x300V, 6x32A의 고사양 출력 및 IEC61850 시험을 기본 지원합니다.


10.4˝ LCD 화면과 windows가 내장된 로컬 제어 시스템 시험기 입니다.


PW636i와 성능이 동일하지만 PW866i는 로컬 운영 체제가 있고 마우스, 입력키, USB포트 등의 편의 장치가 있습니다.



KEY SPEC
6*32A/450VA, 3*64A, 1*180A
4*300V/75VA, 1*600V
DC 보조 전원(0-300V), DC 측정 입력부
바이너리 입력12, 출력8
아날로그 AC+DC 측정 입력부
IEC61850 규격 계전기 시험 지원
내장 모니터링 및 녹화
로컬 제어 Windows 시스템
자동 시험을 위해 다양한 계전기 템플릿에 대해 무료로 제공되는 500개 이상의 릴레이 템플릿
CSV, XRIO/RIO PONOVO의 software Powertest 기본 설정 파일을 통해 릴레이 설정 값을 릴레이 템플릿으로 자동 가져오기 지원
출력
전압4x300V(L-N) / 1x600V(L-L)
정밀도< 0.08 % rd. + 0.02 % rg. guar., at 0~300 V
< 0.03 % rd. + 0.01 % rg. typ., at 0~300 V
전류6x32A / 3x64A / 1x180A
정밀도< 0.15 % rd . + 0.05 % rg. guar.,
< 0.05 % rd . + 0.02 % rg. typ.,
주파수DC, 1Hz~1000Hz
위상각-360°~+360°
Binary
입력8ch (0~400Vdc/400Vac threshold or potential free, 4ch (0~+5Vdc or dry contact)
출력relay : 4ch (Potential free relay contact software controlled)
semiconductor : 4ch (semiconductor)
